9
La.longueur.du.tablier.de.volet.roulant.ne.doit.pas.dépasser.la.hauteur.de.la.fenêtre.plus.la.hauteur.du.coffre.du.volet.roulant..
En.cas.d'utilisation.de.sécurités.anti-effraction,.le.tablier.en.position.fermée.ne.doit.pas.être.au-dessus.des.coulisses,.sinon.il.
y.a.danger.de.sollicitation.excessive.de.l'articulation.située.entre.les.deux.lamelles.supérieures..L'utilisation.de.sécurités.anti-
effractions.n'est.autorisée.que.si.la.hauteur.de.la.fenêtre.n'est.pas.inférieure.à.5.fois.le.plus.grand.diamètre.de.l'enroulement.
(exemple:.arbre.60/8.avec.sécurité.anti-effraction.Zurfluh-Feller:.plus.grand.diamètre.9.cm.->.hauteur.de.la.fenêtre.>.45.cm)..
Le.tablier.du.volet.roulant.doit.être.sécurisé.contre.le.retour.dans.le.coffre.par.des.butées.dans.les.coulisses.ou.des.butées.
sur.la.lame.finale..Avec.les.éléments.pré-assemblés,.nous.recommandons.l'emploi.de.butées.cachées.dans.les.coulisses..
Sécurisez.les.différentes.lamelles.contre.tout.déplacement.latéral.
10
11

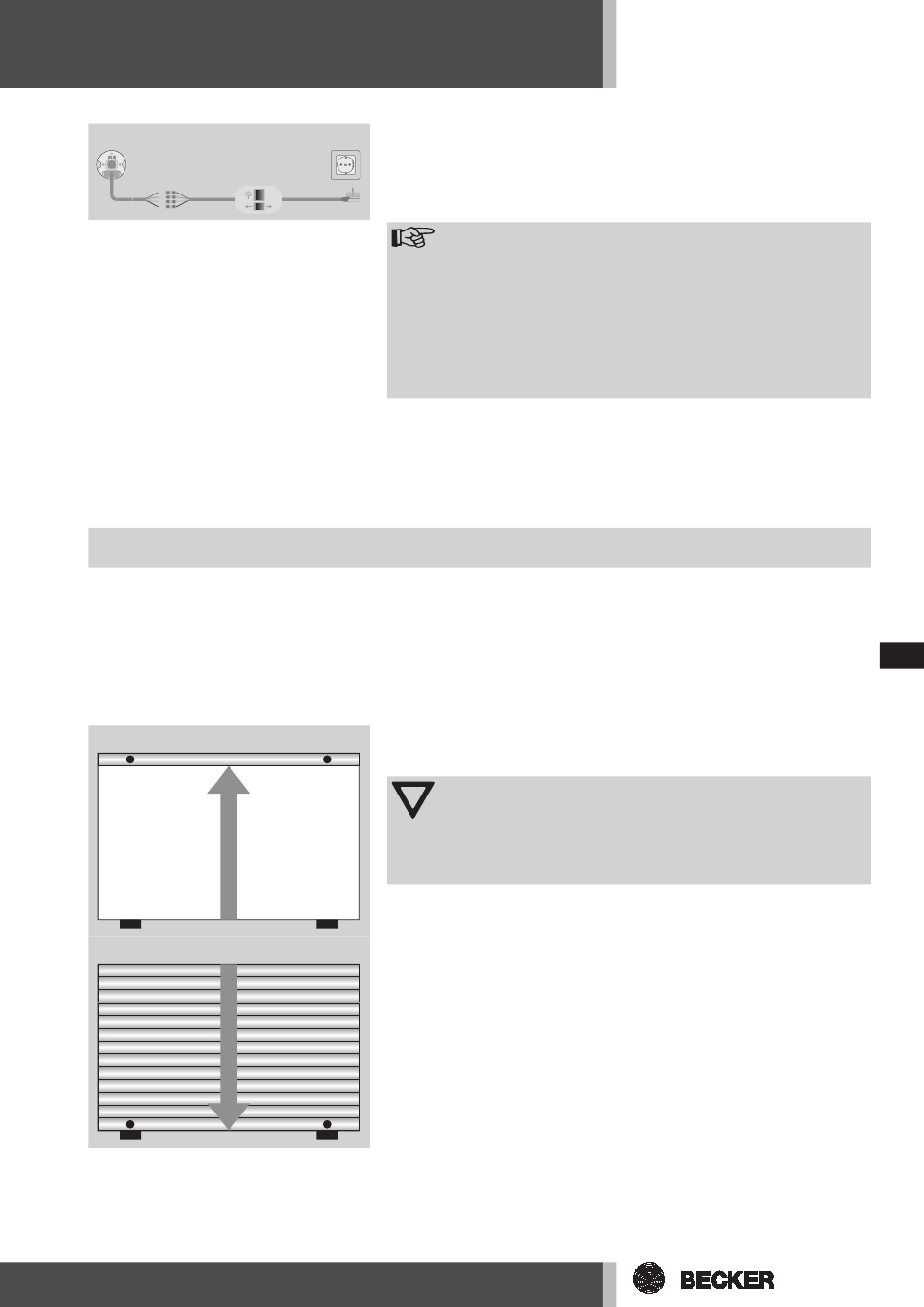

8.. Reliez.les.fils.du.moteur.tubulaire.à.celles.du.cable.de.réglage.en.faisant.
correspondre.les.couleurs..C'est.seulement.à.ce.moment.que.vous.pou-
vez.brancher.l'alimentation.(fig..8).
9.. Positionnez.l'arbre.à.enroulement.de.sorte.que.le.tablier.du.volet.roulant.
puisse.être.fixé.avec.des.ressorts.ou.montez.le.DVA.conformément.aux.
indications.du.fabricant.
Remarque
Nous vous recommandons d'utiliser au moins 3 ressorts par
mètre d'arbre à enroulement.
Lors du montage du volet roulant, veillez toujours à ce que le
câble de raccordement du moteur ne puisse pas être endom-
magé pendant le fonctionnement de l'installation.
Recouvrez les arêtes vives situées sous le passage du câble
avec une bande de protection appropriée. En cas d'endom-
magement éventuel du câble de connexion au secteur, seul
le fabricant est autorisé à en effectuer le remplacement.
Réglage des positions finales
Les. moteurs. tubulaires. Becker. avec. commutateur. électronique. de. fin. de.
course.détectent.automatiquement.la.position.finale.inférieure.et.la.position.
finale.supérieure.pendant.une.marche.d'installation.
Attention
Avant le raccordement de l'installation, la détection d'obsta-
cles n'est pas active !
Lors de la programmation des positions finales, veillez à un
déplacement libre du tablier de volet roulant vers le haut
comme vers le bas.
1.. Il.faut.d'abord.monter.en.position.haute.jusqu'à.ce.que.le.moteur.tubulaire.
se.coupe.automatiquement..Pour.garantir.la.détection.de.la.position.hau-
te,.le.moteur.tire.une.fois.le.tablier.avec.une.force.légèrement.augmentée.
jusqu'à.la.butée.existante..C'est.pourquoi.cette.butée.(cadre.ou.linteau.de.
la.fenêtre).doit.être.aussi.solide.que.possible.(fig..10).
.. Ensuite,. faites. marcher. le. moteur. vers. le. bas. jusqu'à. ce. que. le. moteur.
tubulaire.se.coupe.de.nouveau.automatiquement..Veillez.à.ce.qu'il.fonc-
tionne.librement.jusqu'à.la.position.basse..Si.la.position.basse.n'est.pas.
encore.achevée,.le.point.d'arrêt.situé.à.l'extrémité.de.la.barre.de.guidage.
doit.être.sécurisé.par.une.cale.provisoire.(fig..11)
L'installation.est.alors.terminée.!
Le. système. de. commutation. électronique. de. fin. de. course. a. mémorisé. la.
hauteur.de.la.fenêtre.et.les.positions.finales..La.détection.d'obstacles.est.en.
marche..La.touche.de.programmation.située.sur.le.cable.de.réglage.ne.doit.
plus.être.actionnée.
Pour.un.contrôle.final,.faites.fonctionner.une.nouvelle.fois.le.volet.roulant.dans.
les. deux. sens,. jusqu'aux. positions. finales.. Le. tablier. doit. se. déplacer. sans.
entraves.et.uniformément.
FR
7
