Notice d'utilisation de la série XS
Interface RS-232C
IMPORTANT
La fonction RS232C doit être sélectionnée dans le menu CONFIG, <page 2>
ligne INTERFACE : RS232
Les instruments de test et de mesure de la série XS sont équipés d'une interface de type RS232C
fonctionnant en mode parleur et écouteur. Elle permet l'intégration de tous les instruments de la
gamme dans un système automatique de test ou de mesure qu'il soit destiné au contrôle de
fabrication ou au contrôle d'entrée.
L'interface est accessible par l'intermédiaire d'un connecteur 9 points femelle situé à l'arrière de
l'appareil. La norme RS232C décrit les aspects matériels pour la transmission d'informations en série.
Celle ci nécessite cinq lignes qui sont:
Réception de donnée
Transmission de donnée
Terminal prêt à recevoir
Donnée prête à être émise
La masse signal

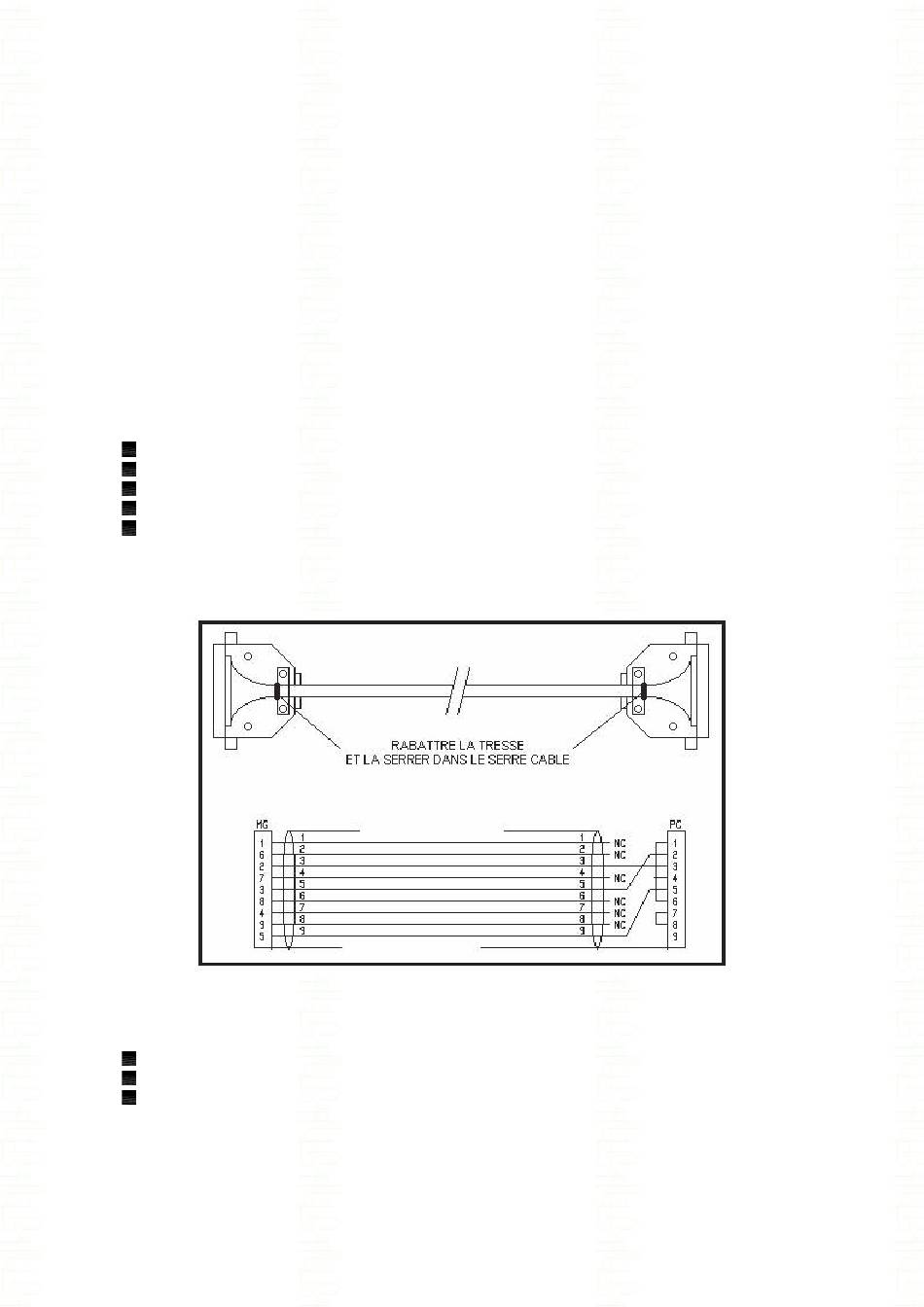

L'utilisation de l'interface RS232C nécessite l'usage d'un cordon de liaison type CO179 dont le
schéma de câblage est fourni ci-dessous.
Les paramètres de transmission ne sont pas modifiables et sont :
Parité
:
Format
:
Bit de stop :
Pour modifier la vitesse de transmission, aller dans le menu CONFIG, sur la ligne INTERFACE et
sélectionner RS232, appuyer sur la flèche de droite et à l'aide des flèches haut et bas, régler le débit
que vous voulez : 9.2kbauds, 19.2kbauds, 38.4kbauds, 57.6kbauds, 115.2kbauds. Valider ensuite.
Notice utilisateur XS v0.57
RXD
TXD
DTR
DSR
GND
sans
8 bits
1
- 121 -
