Vapeurs et gaz : 70 m/s
Liquides et vapeur saturée : 8 m/s
doivent être respectées !
• En outre, afin d'éviter toute surcharge des pièces mécaniques, les écarts de
pressions relatives admis recommandés sont les suivants :
DN 15 – 50 maxi 24 bars
DN 65 – 100 maxi 20 bars
DN 150 – 200 maxi 15 bars

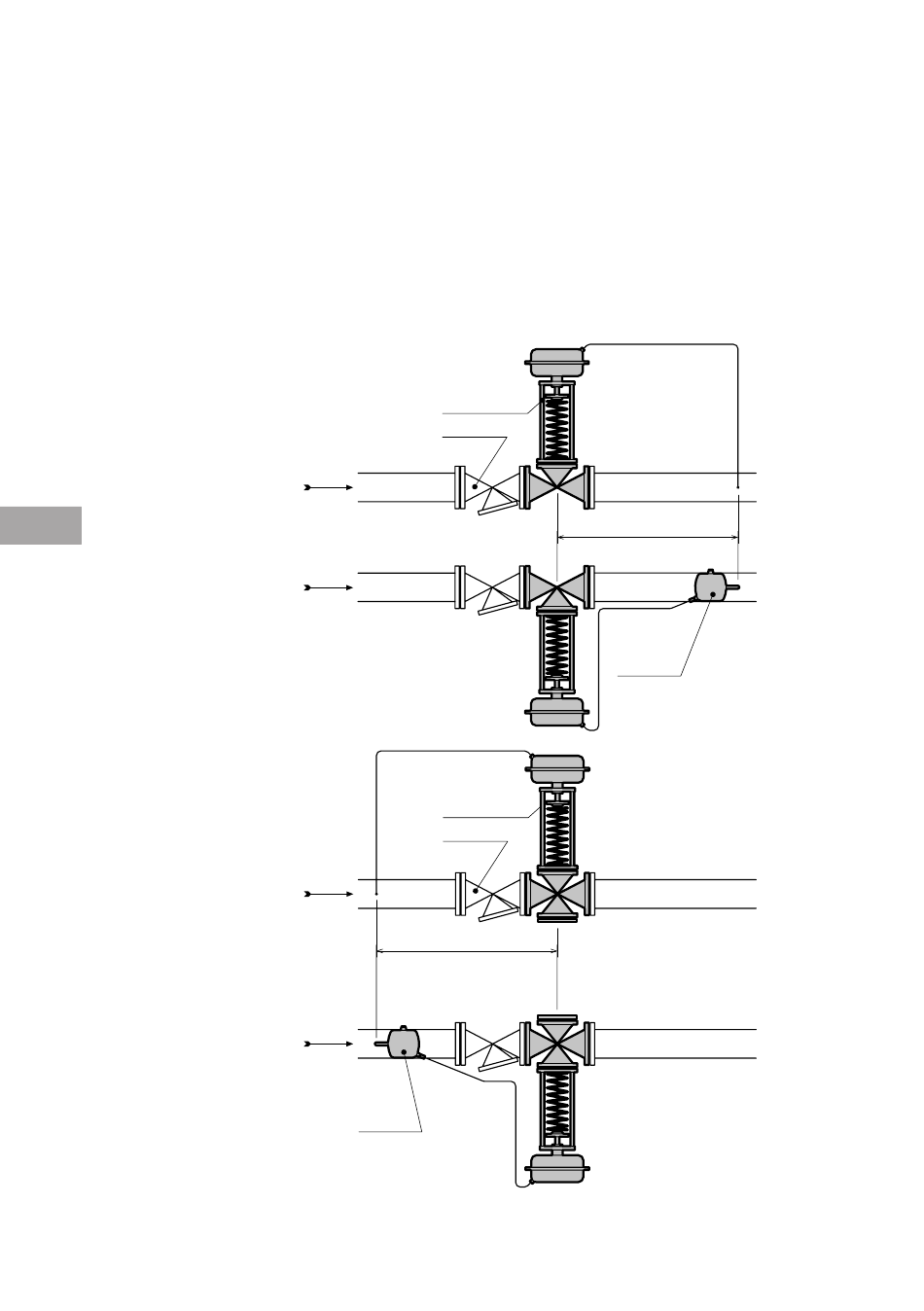

Conseils d'installation pour les
vannes de détente
Température du liquide < 100 °C
FR
Conseils d'installation pour les
vannes de détente
Température du liquide > 100 °C
Conseils d'installation pour les
vannes de décharge
Température du liquide < 100 °C
Conseils d'installation pour les
vannes de décharge
Température du liquide > 100 °C
100
Vannes de détente
Collecteur d'impuretés
(0,1 mm)
Fluide
Fluide
Vannes de décharge
Collecteur d'impuretés
(0,1 mm)
Fluide
Distance point de prélèvement impulsions par
rapport à installation : 10 x DN ou 1 m au min.
Fluide
Vase d'expansion
Distance point de prélèvement impulsions par
rapport à installation : 10 x DN ou 1 m au min.
Vase d'expansion
