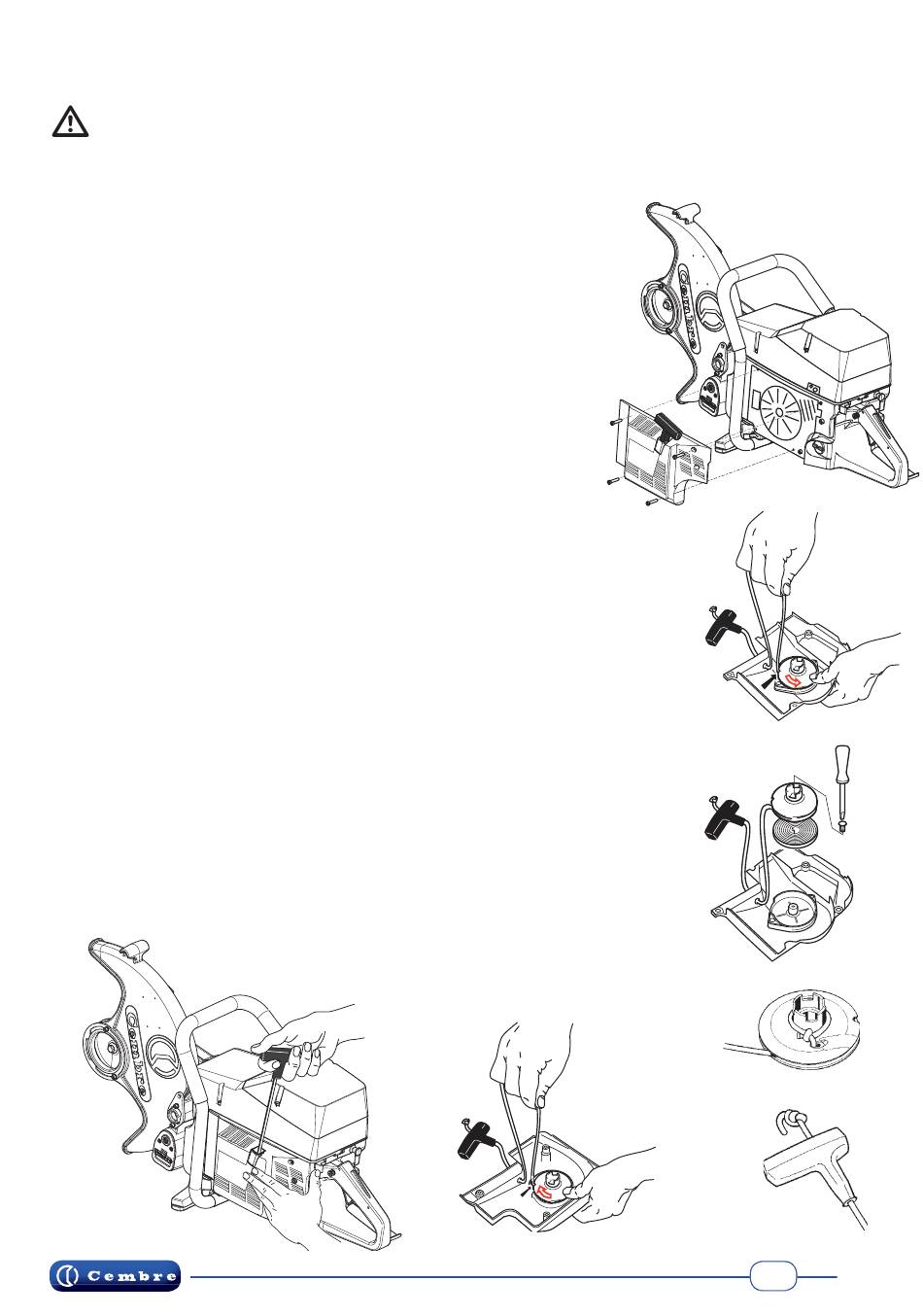

10.6) Dispositif de démarrage lanceur
Lors du remplacement du dispositif de démarrage, toujours porter des lunettes
protectrices ; le ressort de rappel est en tension, il peut donc être expulsé acciden-
tellement et causer des blessures corporelles!
• Remplacement de la cordelette de démarrage usée ou cassée
– Dévisser les 4 vis maintenant le carter latéral du moteur et le retirer
(Cf. Fig. a).
– Tirer la cordelette sur environ 30 cm en la faisant passer par
la fente prévue sur le bord du logement de la poulie.
Décharger la tension du ressort en faisant lentement tourner la
poulie (Cf. Fig. b).
– Dévisser la vis de fi xation de la poulie et soulever cette dernière.
– Insérer la nouvelle cordelette dans le trou de la poulie et la
nouer, puis la faire tourner de 3-4 tours en sens horaire
dans la rainure de la poulie (Cf. Fig. c).
– Repositionner la poulie sur le ressort de rappel de sorte
que l'extrémité du ressort accroche la poulie puis la fi xer au
moyen de la vis centrale.
– Faire passer la cordelette de démarrage dans le trou du carter
latéral et dans la poignée de démarrage puis faire un nœud
au bout de la cordelette (Cf. Fig. d).
• Mise sous tension du ressort de rappel
– Extraire la cordelette de démarrage en la faisant passer par la fente sur
le bord du logement de la poulie et tourner la poulie de 2 tours environ
en sens horaire (Cf. Fig. e) ; vérifi er que la poulie puisse tourner d'1/2
tour supplémentaire lorsque la cordelette est complètement tirée.
• Montage du carter latéral du dispositif de démarrage
– Tirer la cordelette de démarrage et placer le carter sur le fl anc
du moteur (Cf. Fig. f).
– Relâcher lentement la cordelette de démarrage de sorte que les
cliquets s'insèrent dans la poulie.
– Visser les 4 vis fi xant le carter sur le moteur.
Fig. f
Fig. e
Fig. a
Fig. b
Fig. c
Fig. d
