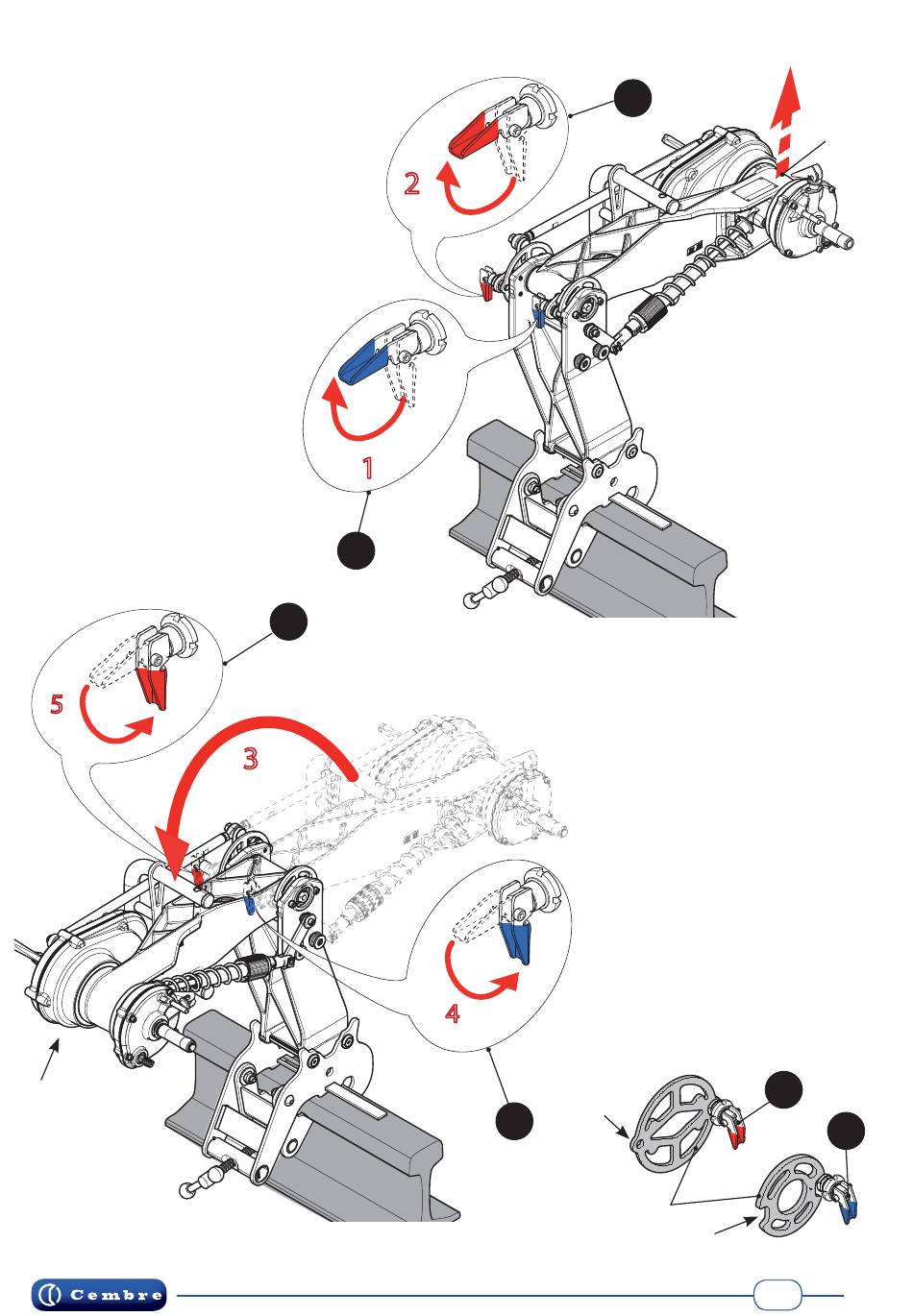

1- Tourner le levier bleu (18) et le
bloquer en position externe; afi n
de faciliter cette opération, il est
conseillé de tenir le bras légère-
ment soulevé en position (A) en
l'attrapant par une main.
2 - De la même manière,
débloquer le levier rouge (17).
3 - Tourner le bras de 180°.
5
(C)
2
1 1
18
17
3
4 - Rebloquer le levier bleu (18) en
le relâchant afi n qu'il s'insère dans
le logement opposé (A) situé sur la
piste d'entraînement (Cf. Fig. a).
5 - Rebloquer le levier rouge (17) en
le relâchant afi n qu'il s'insère dans
le trou diamétralement opposé (B)
situé sur les pistes d'entraînement
(Cf. Fig. a); afi n de faciliter cette
opération, il pourrait être néces-
saire de tourner manuellement le
groupe (C) de sorte que le goujon
coïncide avec le trou.
4
(B)
18
pistes d'entraînement
Fig. a
17
17
(A)
18
A
18
