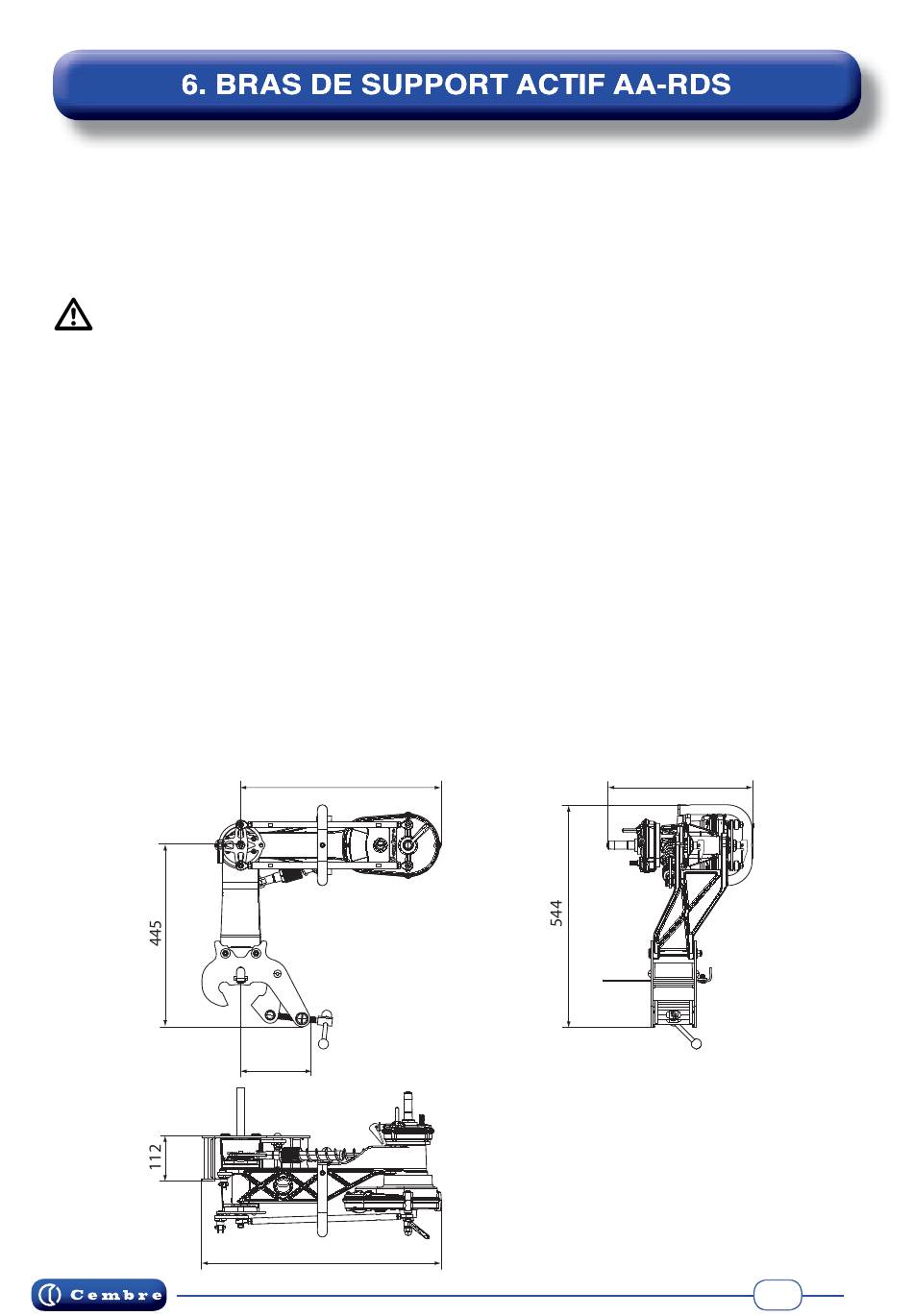

Le bras de support actif AA-RDS permet d'obtenir la découpe du rail en mode automatique,
il dirige le mouvement de la tronçonneuse et simule automatiquement le mouvement de
l'opérateur lors de la phase de découpe; la tronçonneuse est guidée lors de la progression
automatique afi n d'obtenir une découpe parfaitement perpendiculaire et droite.
Celui-ci permet également le soutien de la tronçonneuse dans une position pratique afi n
d'en faciliter la fi xation et le démarrage du moteur.
La tronçonneuse fonctionne uniquement si elle est montée sur le bras de
support (Cf. § 3.2)
Description:
1. Poignée de transport
2. Pistes d'entraînement
3. Suspension pour le chargement de la
découpe
4. Bague de réglage de la progression du disque
5. Tige de référence pour la découpe
6. Mâchoire mobile
7. Volant de blocage/déblocage
8. Embrayage de transmission du mouvement
9. Goujon de blocage de la tronçonneuse
- Poids: 19,8 kg (43.5 lbs)
- Dimensions: (mm)
S
491
170
586
10. Goupille antirotation
11. Levier de rotation de l'interface
12. Bras mobile
13. Manette de blocage de la tronçon-
neuse
14. Tiges de réaction au mouvement
15. Bras fi xe
16. Mâchoire fi xe
17. Levier rouge de rabattement/utilisation
manuelle
18. Levier bleu de stationnement du bras
REMARQUE: au besoin, il est possible
d'utiliser la tronçonneuse en mode manuel
avec le bras AA-RDS au moyen du levier
rouge (17) (Cf. § 7).
354
14
