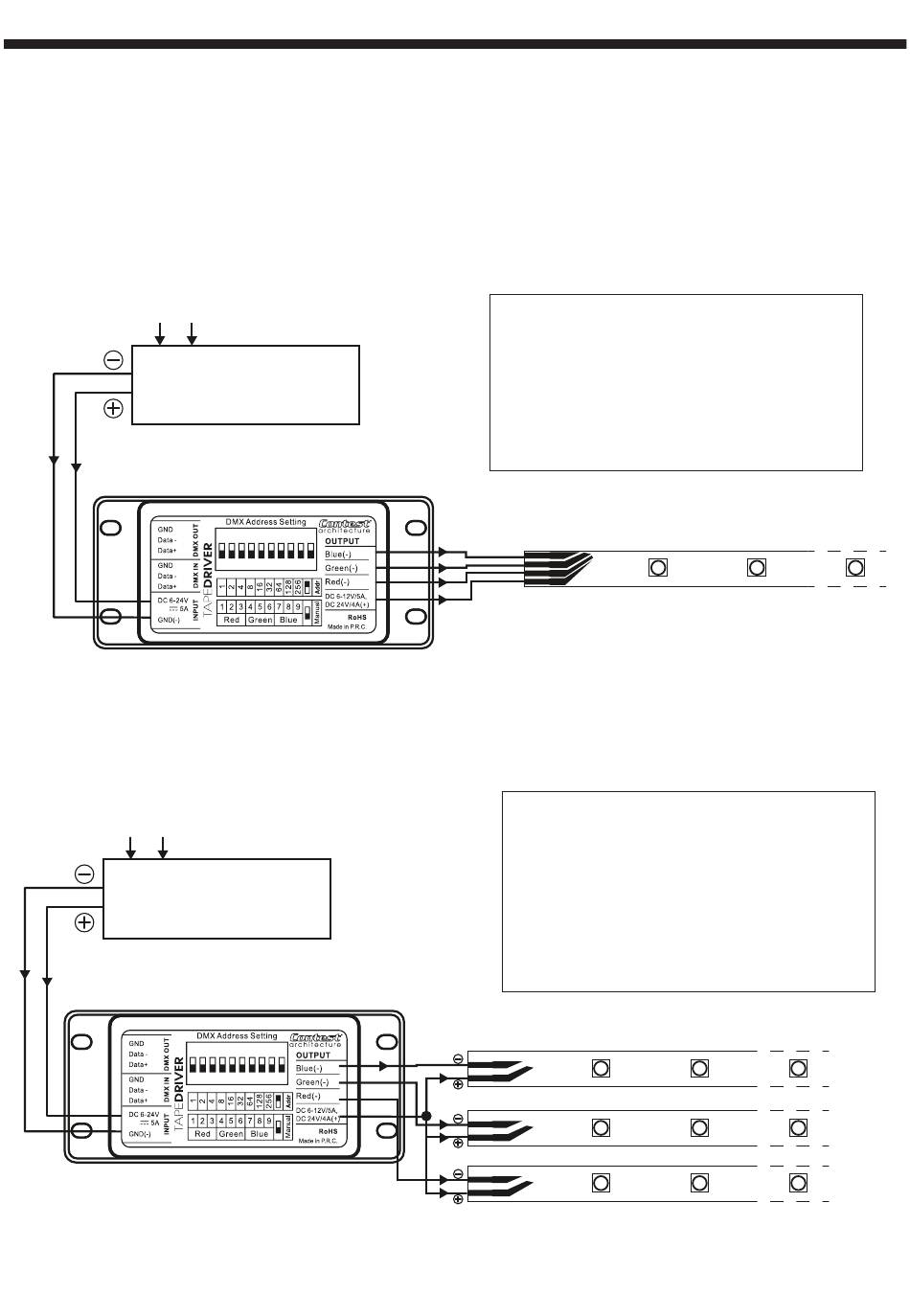

4-1 : Principe de câblage :
Les schémas ci-dessous vous montrent le principe de câblage d'un TAPEDRIVER.
Bien que nommées R, G et B les sorties du TAPEDRIVER peuvent aussi alimenter des rubans monocouleur.
4-1-1 : Alimentation de rubans RGB :
AC 230V
Alimentation
AC 230V
DC 24V
Alimentation
DC 24V
4-1-2 : Alimentation de rubans Monocouleur :
AC 230V
Alimentation
AC 230V
DC 24V
Alimentation
DC 24V
24V
24V
ON
RS
1 2 3 4 5 6 7 8 9 10
ON
RS
1 2 3 4 5 6 7 8 9 10
24V
24V
ON
RS
1 2 3 4 5 6 7 8 9 10
ON
RS
1 2 3 4 5 6 7 8 9 10
TAPEDRIVER - contrôleur Dmx à 3 canaux
NOTE :
Vous pouvez relier plusieurs rubans à un
TAPE DRIVER.
Faites la somme des puissances de
chaque rubans et vérifiez que la puissance
totale ne dépasse pas 96 W sous 24V.
Ruban à LED RGB 24V
B
G
R
+DC24V
Ruban à LED RGB 24V
B
G
R
+DC24V
NOTE :
Chaque canal du TAPEDRIVER a une
puissance maximale de 32 W sous 24V.
Faites la somme des puissances de tous
les rubans reliés sur une sortie et vérifiez
que la puissance totale ne dépasse pas
Rubans à LED MONOCOULEUR 24V
33W sous 24V.
+DC24V
Rubans à LED MONOCOULEUR 24V
+DC24V
+DC24V
+DC24V
+DC24V
+DC24V
Page 5
