- Page 1 1 2 3 4 5 6 7 8 9 10 GUIDE DE L’UTILISATEUR 9867 - Version 1 Juillet 2011...
-
Page 2: Instructions De Sécurité
TAPEDRIVER - contrôleur Dmx à 3 canaux 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil contient à l’intérieur de son boîtier, des Seuls les services techniques compétents et recon- parties non isolées sous tensions suffisamment éle- nus par HITMUSIC sont habilités à réaliser la mainte- vées pour représenter un risque de choc électrique. - Page 3 TAPEDRIVER - contrôleur Dmx à 3 canaux Instructions et recommandations 1 - Lisez les instructions : 10 - Protection des câbles électriques: Il est conseillé de bien lire toutes les instructions d’utilisation Il faut veiller à ce que les câbles électriques ne soient pas susceptibles d’être piétinés ou pincés et de fonctionnement avant l’utilisation de l’appareil.
-
Page 4: Fonctionnement Et Contrôle

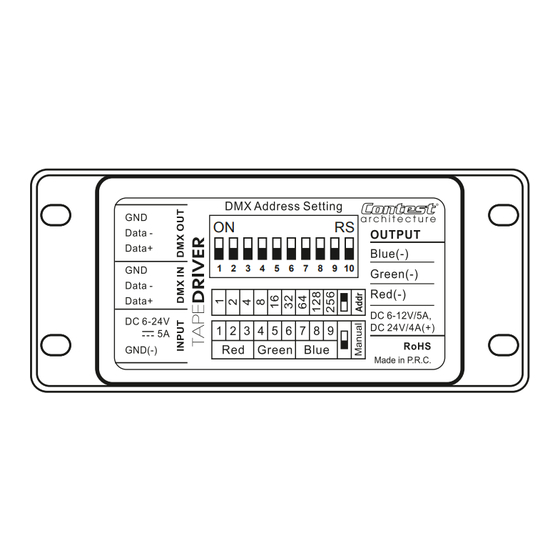

TAPEDRIVER - contrôleur Dmx à 3 canaux 2 - Introduction Le TAPEDRIVER est un driver DMX en 3 canaux assignable fonctionnant sous 12 ou 24V DC. 3 - Description 1 2 3 4 5 6 7 8 9 10 1 - Bornier d’alimentation : Ce bornier sert à... -
Page 5: Alimentation
TAPEDRIVER - contrôleur Dmx à 3 canaux 4-1 : Principe de câblage : Les schémas ci-dessous vous montrent le principe de câblage d’un TAPEDRIVER. Bien que nommées R, G et B les sorties du TAPEDRIVER peuvent aussi alimenter des rubans monocouleur. 4-1-1 : Alimentation de rubans RGB : AC 230V NOTE :... - Page 6 TAPEDRIVER - contrôleur Dmx à 3 canaux 4-2 : Mode DMX : Pour faire fonctionner le TAPEDRIVER en DMX, monter le switch 10 sur ON. Le TAPEDRIVER est équipé de 3 canaux DMX permettant de piloter les 3 sorties Red, Green et Blue. Son adresse initiale est assignable grâce au switches 1 à 9 . Comme indiqué ci-dessous : 1 2 3 4 5 6 7 8 9 10 Par exemple pour assigner le TAPEDRIVER à l’adresse DMX 1 il faut le Switch 1 et 10 sur ON Pour assigner le TAPEDRIVER à l’adresse DMX 13 il faut le Switch 1 puis 3, puis 4 et 10 sur ON (1+4+8=13) Pour piloter le TAPEDRIVER, une télécommande DMX comportant au mois 3 canaux est nécessaire.
-
Page 7: Caractéristiques Techniques
- IP 20 (utilisation en milieu protégé de l’humidité) - Dimensions : 90 x 40 x 20 mm - Poids : 50g 6 - Références : Pour aller plus loin et connaître toutes les possibilités offertes par la gamme de ruban à LED de CONTEST- ARCHITECTURE, rendez vous sur http://www.contest-architecture.com dans la section «Rubans à LED». Page 7... - Page 8 La société CONTEST-ARCHITECTURE® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
