TAPEDRIVER - contrôleur Dmx à 3 canaux
2 - Introduction
Le TAPEDRIVER est un driver DMX en 3 canaux assignable fonctionnant sous 12 ou 24V DC.

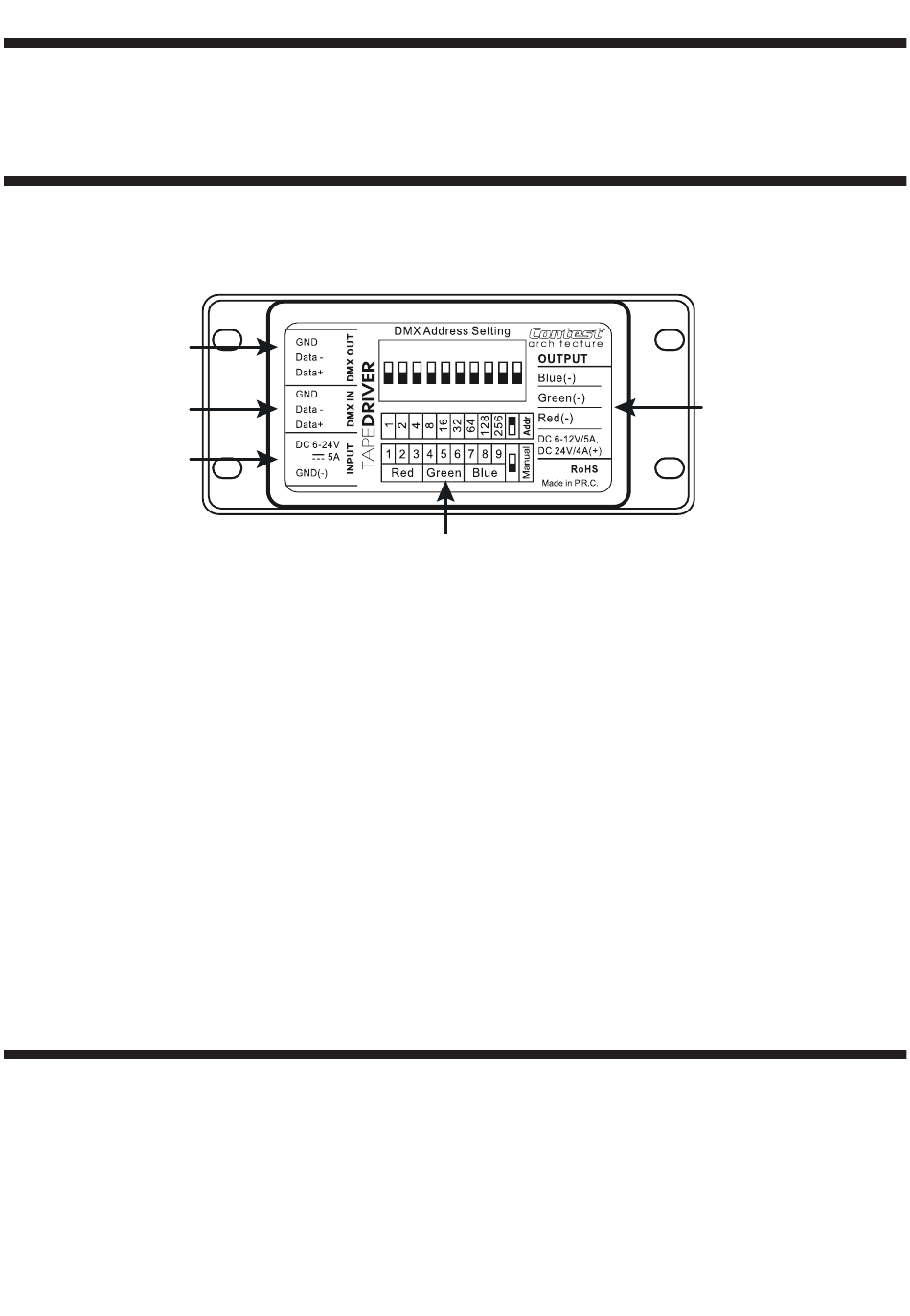

3 - Description
3
2
1
1 - Bornier d'alimentation :
Ce bornier sert à alimenter le TAPEDRIVER en courant continu de 6V à 24V et à alimenter les rubans
à LED.
L'alimentation choisie doit être capable de supporter la puissance consommée de tous les
éléments raccordés au TAPEDRIVER dans la limite de 5A sous 12V et 4A sous 24V.
2 - Entrée DMX
3 - Sortie DMX
4 - Sortie pour les 3 canaux R,G,B et +DC. C'est ici que se branche le ruban tricolore ou les 3 rubans de
différentes couleurs.
5 - Switches d'assignation DMX. Les switches permettent d'assigner l'adresse de départ du driver
sachant que celui-ci fonctionne sur 3 canaux DMX.
En mode manuel ces switches permettent de régler le niveaux de puissance des 3 canaux selon 3 seuil
faible, moyen, fort. Ceci permettant de définir une couleur fixe par canal.
4 - Fonctionnement et contrôle
Le TAPEDRIVER doit être connecté à une alimentation compatible avec la charge de sortie.
Cette alimentation doit être capable de fournir une puissance supérieur ou égale à la somme des
puissances de chaque élément connecté.
La puissance totale des éléments connectés ne doit pas excéder 5A sous 12V (60W) et 4A sous 24V
(96W).
Page 4
ON
RS
1 2 3 4 5 6 7 8 9 10
5
4
