Fonctionnement
5.7 Réglage de l'angle de dégagement
57
51
Détail :
graduation de
l'échelle pour
le réglage de
l'angle de
dégagement
38
58
59.1
59.2
71

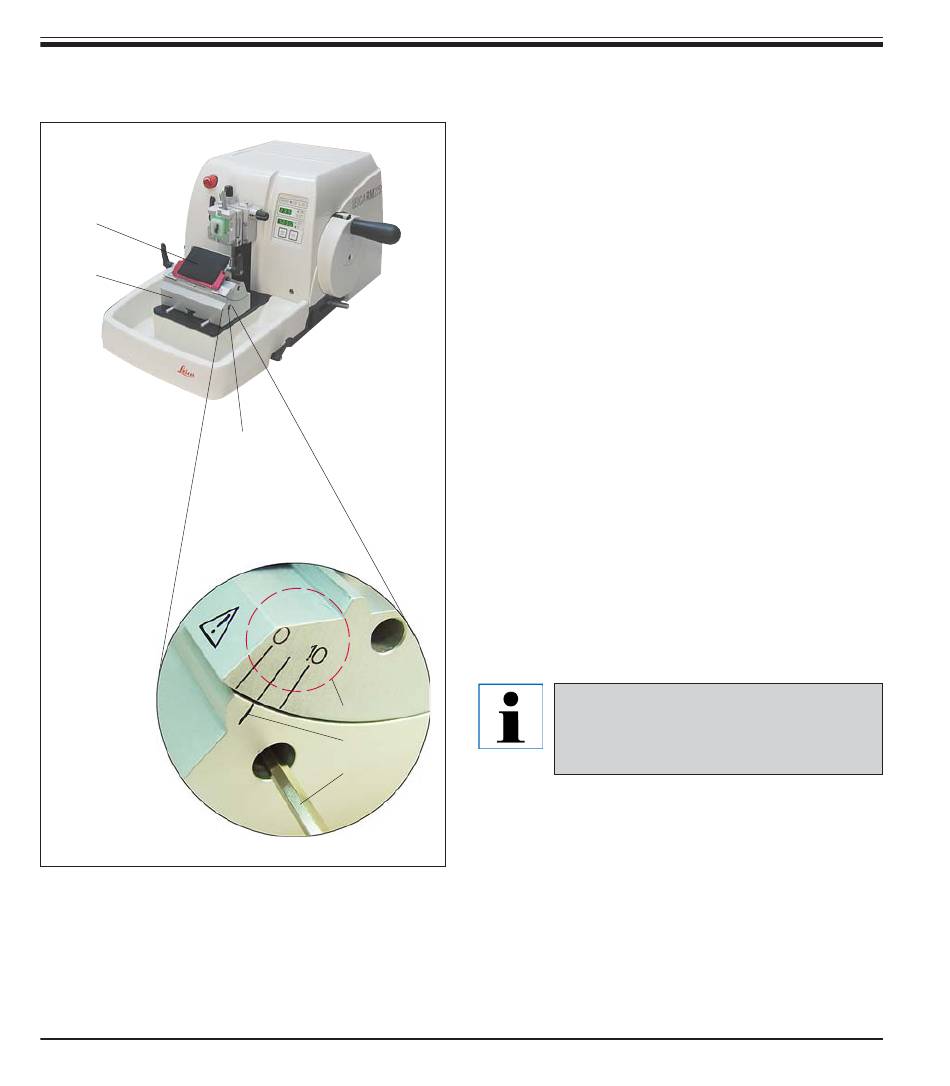

Fig. 26
• Les repères (0°, 5°, 10°) pour le réglage de
l'angle de dégagement (59.1) se trouvent sur
la droite du porte-couteau (57).
• On trouve également sur le côté droit de
l'embase de porte-couteau (51) un trait de
référence (59.2) permettant de repérer
l'angle de dégagement choisi.
• Desserrez la vis (58) avec la clé à six pans
creux de 4 mm (71) jusqu'à ce que vous puis-
siez bouger le porte-couteau (57).
• Déplacez le porte-couteau de manière à ce
que le trait correspondant au réglage sou-
haité se trouve en regard du trait de référen-
ce de l'embase.
Exemple :
La figure détaillée présente un angle de
dégagement de 5°.
Le réglage recommandé pour l'angle
de dégagement du porte-couteau E est
compris entre 2,5° au minimum et 5°.
• Maintenez le porte-couteau dans cette posi-
tion et serrez la vis (58).
