N
L1
N
6.4 Raccorder et monter le panneau
Préparation
Gardez les vis fournies (M5x16) à portée de main pour la fixation du panneau.
▪
Pour les connexions, suivre les instructions du chapitre 3.8.
▪
Connexion du panneau
Repoussez le connecteur préparé de 15-20 V en arrière dans les raccords appropriés du
▪
panneau (C1 et C2).
Connectez le câble Ethernet au panneau (D4).
▪
Poussez le câble KNX avec les couleurs rouge (+) et noir (-) dans la borne de raccordement
▪
KNX « 1 » (C3).
Montage du panneau
Fixez le panneau avec les vis à tête fraisée fournies (M5x16, 4 pièces) dans la boîte d'encas-
▪
trement.
Attention :
Veillez à ce que les trous de ventilation (B5) ne soient pas partiellement ou com-
plètement recouverts, afin d'assurer la ventilation de l'ordinateur par convection.
Pour la partie 230 V, il peut être nécessaire de
rallonger le câble, selon la boîte d'encastrement.

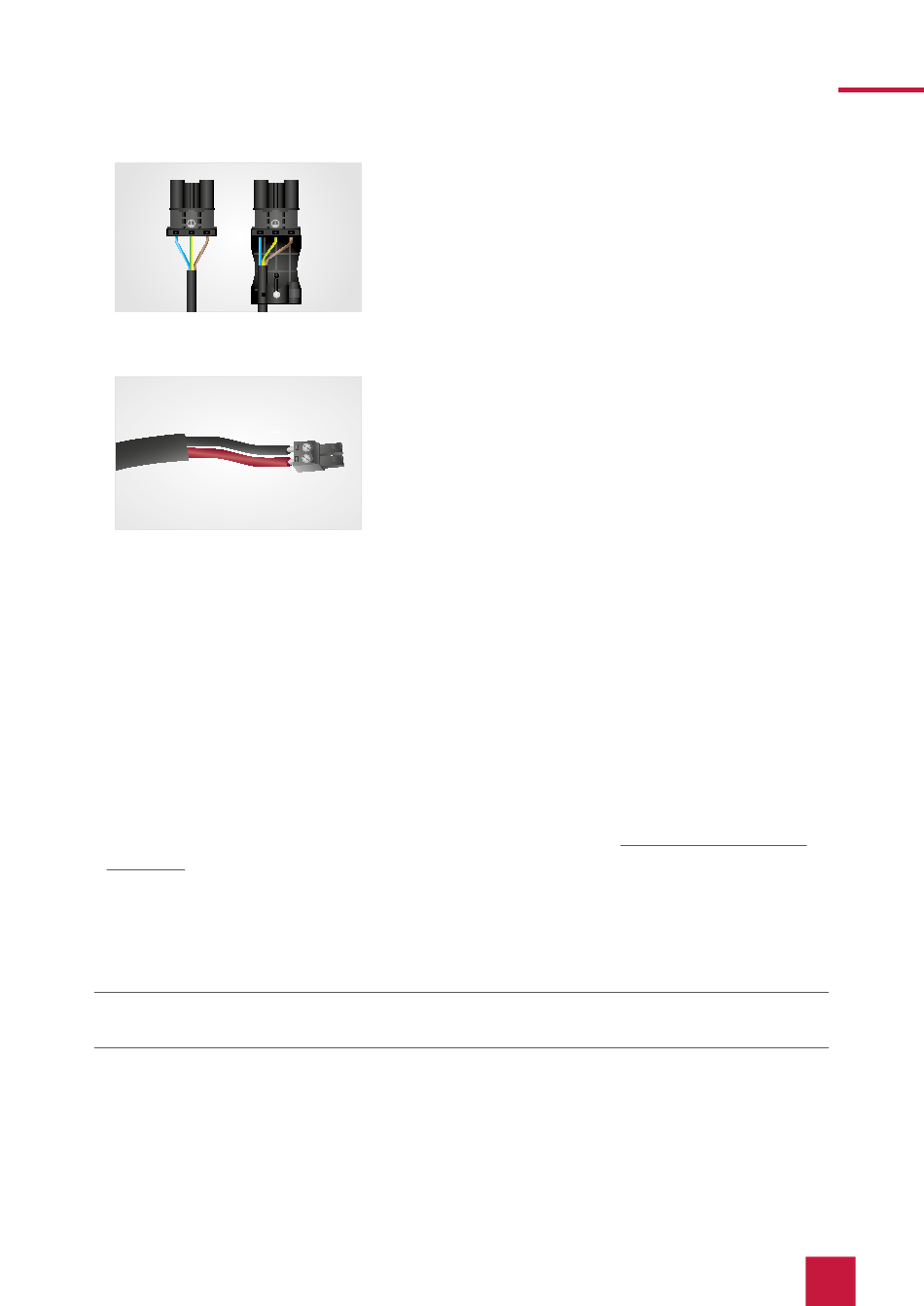

Utilisez le 230 V kit de raccordement du Control-
L1
pro, également disponible dans le magasin.
Préparez les connecteurs comme indiqué sur
▪
l'image.
Attention, bien raccorder tous les points à la
▪
terre !
Branchez maintenant la partie 15-20 V.
Débranchez la borne à vis enfichable (C1;2) du
▪
Controlpro.
Branchez-la au câble du bloc d'alimentation.
▪
Faites attention à la polarité correcte, comme
▪
indiqué sur le bloc d'alimentation: rouge (+) et
noir (-).
6 Montage et mise en service
19
