6 Montage et mise en service
Évitez d'endommager le panneau !
Le panneau ne doit être installé qu'horizontalement et droit au mur afin d'assurer la
▪
ventilation de l'ordinateur dans le panneau par convection.
La tension d'alimentation de l'appareil doit être uniquement comprise entre 15 et 20 V
▪
DC ! Les tensions plus élevées (également 24 V DC) peuvent endommager l'appa-
reil.
6 Montage et mise en service
Le panneau ne peut être inséré que dans une découpe murale dans la maçonnerie ou les murs
creux. Utilisez la boîte d'encastrement Controlpro (PNX11-20006) ou un modèle compatible, par
exemple celui du Gira Control 19.
6.1 Informations pour les électriciens
Remarque :
Nous vous recommandons de protéger le panneau par un fusible séparé, car
dans de rares cas, il doit être complètement déconnecté de l'alimentation électrique, voir la
section 9.1.2 Déconnexion du panneau de l'alimentation électrique.
6.2 Installer la boîte d'encastrement
Conseil :
Prenez
pour la hauteur de montage du panneau la taille de l'utilisateur principal,
pour que le bord supérieur du panneau soit à hauteur de ses yeux. Si plusieurs utilisateurs de
tailles différentes utilisent le panneau, il faut trouver un compromis. Un écran légèrement plus
bas empêche la fatigue des bras pendant l'opération.
Conseil :
Lorsque vous avez commandé une boîte d'encastrement PEAKnx avec le pan-
neau, vous pouvez utiliser les gabarits livrés pour réaliser les encoches.

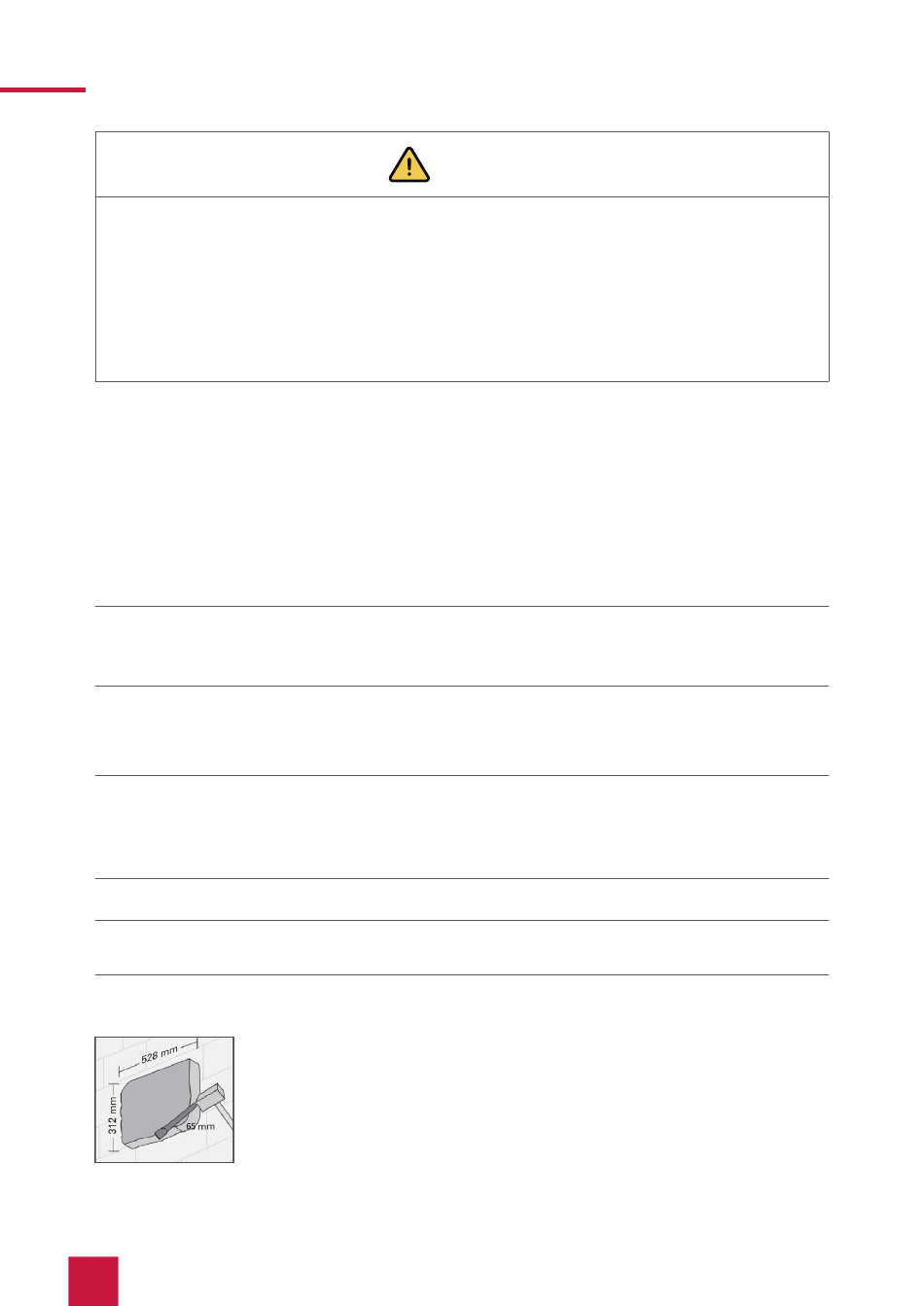

6.2.1 Monter la boîte d'encastrement dans la maçonnerie
▪
▪
16
Faites les marques de 312 x 528 mm au mur, mais laissez les biseaux
dans les coins.
Ceux-ci sont ensuite utilisés pour fixer la boîte d'encastrement.
Percez le trou dans le mur d'une profondeur de 65 mm.
Attention
