Boîtier
Élément
filtrant
(no cat. 9-7741)
Ressort
Joint torique
(no cat. 9-7743)
Couvercle
Raccord
indenté
Remplacement En une seule étape Facultatif
D'Élément filtrant
5. Déposer l'élément filtrant du boîtier et le mettre
de côté pour le faire sécher.
6. Chiffon à l'intérieur de du logement propre,
puis isolant le côté ouvert d'élément filtrant
de rechange d'abord.
7. Remettre le boîtier sur le couvercle.
8. Rattachez l'offre de gaz.
Si les fuites d'unité entre le logement et la
couverture, inspectent l'anneau de " O " pour
déceler les coupes ou d'autres dommages.
Remplacement À deux étages Facultatif
D'Élément filtrant
Le filtre à deux étages comporte deux éléments fil-
trants. Lorsque ces éléments filtrants s'encrassent, le
bloc d'alimentation continue à fonctionner, mais la
qualité de coupe s'en ressent et devient inacceptable.
Référez-vous à la section 6, liste des pièces, pour le
nombre de catalogue d'élément filtrant de rechange.
1. Puissance d'entrée primaire coupée.
2. Air et système coupés de purge en bas.
!
Toujours la spire outre de l'air et de la purge
le système avant de démonter l'ensemble filtre
comme dommages pourrait résultat.
3. Desserrer un peu les deux boulons placés sur
le filtre pour que les éléments filtrants puissent
se déplacer sans entraves.
4. Noter l'emplacement et l'orientation des élé-
ments filtrants usés.
5. Glissière hors des vieux éléments filtrants.
5-8

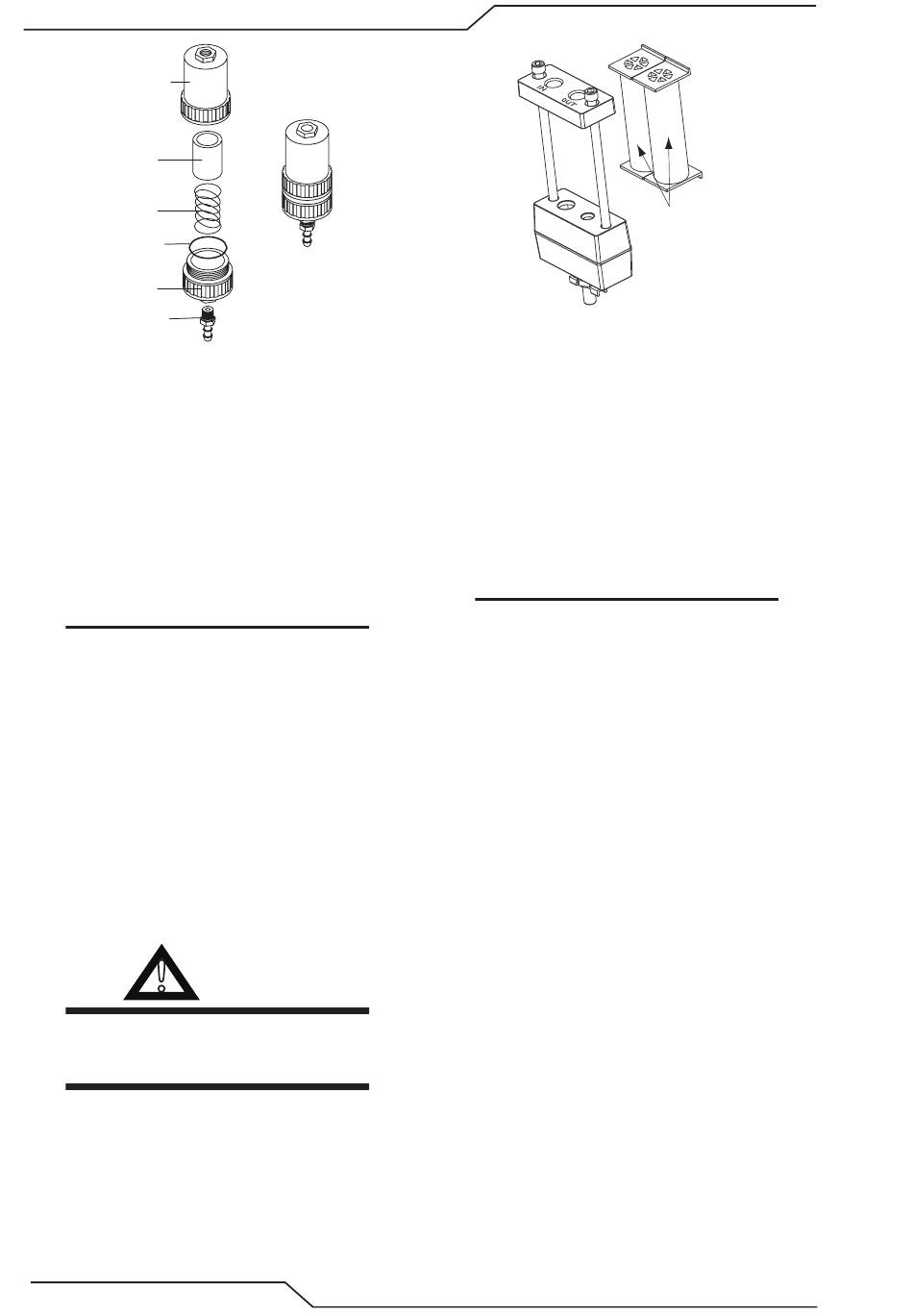

Filtre assemblé
Art # A-02476FC
AVIS
AVERTISSEMENT
Remplacement À deux étages Facultatif De filtre
6. Glissière les éléments filtrants de rechange dans
l'ensemble filtre, avec la même orientation que
remarquable dans l'étape 4 ci-dessus.
7. La main serrent les deux boulons également,
puis le couple chaque boulon à 20 - 30 dans-
livres de (2.3 - le 3.4 Nm). Le couple inexact
peut des dommages la garniture.
8. Appliquez lentement le pression d'air à l'as-
semblée, examinant pour déceler les fuites.
Un peu de fuite d'air du raccord inférieur est
normal.
Les procédures de remplacement des composants
s'achèvent sur cette remarque.
SERVICE
Cartouche
du premier et
deuxième étage
(comme inscrit)
Art # A-02942FC
AVIS
Manuel 0-5120FE
