Commande du dispositif
fr

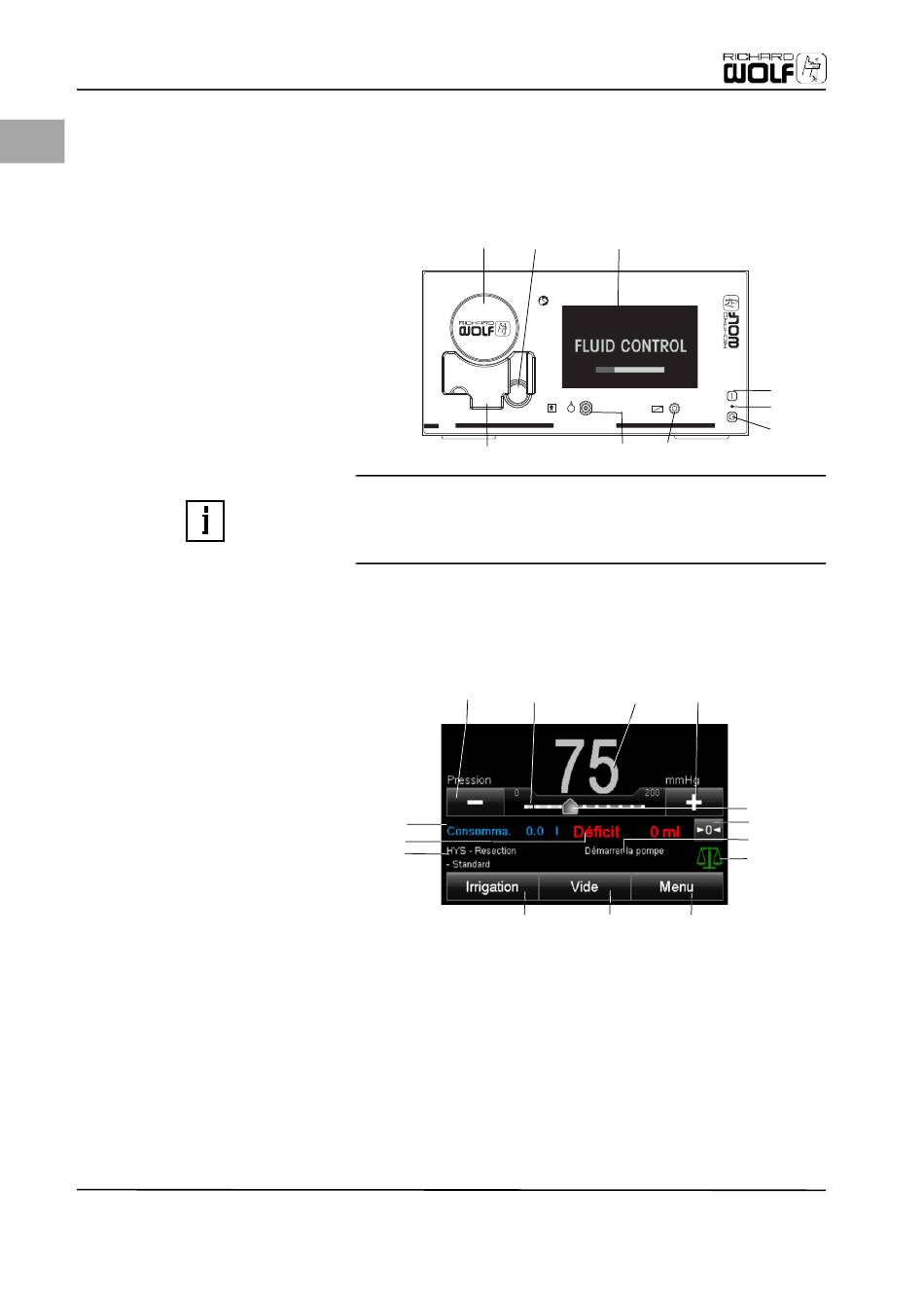

Fig. 5-1
Face avant de l'appareil
Roue dentée
(1)
Sonde de pression
(2)
Écran tactile
(3)
Interrupteur Marche
(4)
(5)
LED tension secteur
Interrupteur Arrêt
(6)
Raccord de pédale
(7)
Raccord de pompe à vide
(8)
Support de la tubulure
(9)
Fig. 5-2
Vue d'ensemble du panneau de
commande de la pression de
consigne
Réduction de la pression de
(10)
consigne
Affichage à colonnes Pression
(11)
réelle (rouge) / Pression de
consigne (blanc)
Affichage numérique Pression
(12)
réelle (rouge) / Pression de
consigne (blanc)
Augmentation de la pression de
(13)
consigne
Curseur (valeur de consigne)
(14)
Touche de réinitialisation pour le
(15)
déficit
Touche Instructions/État de la
(16)
pompe
Symbole du Module de bilan
(17)
Touche Menu
(18)
(19)
Touche Marche/Arrêt Vide
Touche Marche/Arrêt Irrigation
(20)
Touche Discipline/Indication
(21)
Écran Déficit
(22)
Écran Consommation
(23)
24
5
Commande du dispositif
5.1
Panneau avant du dispositif
Prière de se familiariser avec les éléments de commande et d'affichage du dispo-
sitif.
(1)
(2)
core
(9)
REMARQUE !
N'utiliser que la pédale indiquée dans la liste des accessoires (voir chapitre 19
Liste d'accessoires). D'autres pédales ne doivent pas être utilisées avec ce sys-
tème.
Des informations relatives au raccordement de la pédale sont disponibles au cha-
pitre 5.11 Pédale (facultative).
5.1.1
Panneau de commande de la pression de consigne
(10)
(11)
(23)
(22)
(21)
(20)
(3)
FLUID CONTROL
(8)
(7)
(12)
(13)
(18)
(19)
(4)
(5)
(6)
(14)
(15)
(16)
(17)
