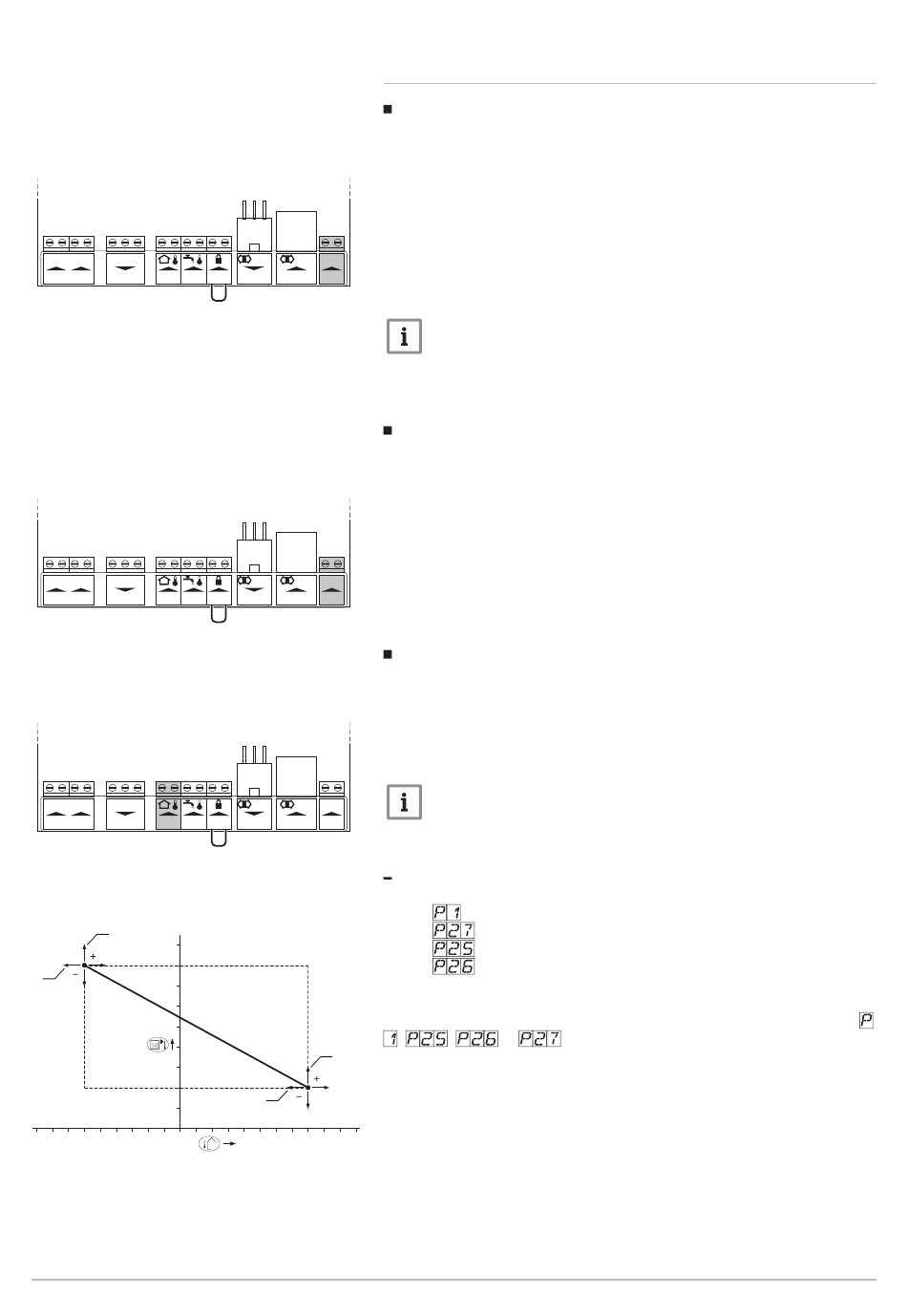

6.6.4 Options de raccordement de la carte électronique standard
Raccordement du thermostat modulant
La chaudière est équipée de série d'un raccordement OpenTherm. En
conséquence, il est possible de raccorder des thermostats modulants
OpenTherm sans avoir à effectuer de réglages supplémentaires.
La chaudière accepte également le montage d'un dispositif OpenTherm
Smart Power.
1. Installer le thermostat d'ambiance dans une pièce de référence.
2. Brancher le câble à deux fils du thermostat aux bornes On/off OT du
connecteur. Le sens de connexion des fils au bornier n'a pas d'im
portance.
Remarque
Si la température de l'eau chaude sanitaire peut être réglée sur le
thermostat OpenTherm, la chaudière fournit alors de l'eau à cette
température, sans dépasser la température maximale réglée sur
la chaudière.
Raccordement du thermostat marche/arrêt
La chaudière est appropriée pour le raccordement d'un thermostat d'am
biance marche/arrêt à 2 fils.
1. Monter le thermostat dans une pièce de référence (en général, le
salon).
2. Brancher le câble à deux fils du thermostat aux bornes On/off OT du
connecteur. Le sens de connexion des fils au bornier n'a pas d'im
portance.
Raccordement d'une sonde extérieure
Une sonde extérieure peut être raccordée sur les bornes Tout du connec
teur (accessoire). Si la chaudière est équipée d'un thermostat marche/
arrêt, la régulation de la température s'effectue selon la valeur de consi
gne de la courbe de chauffe interne (F).
1. Brancher le câble à deux fils aux bornes Tout du connecteur.
Remarque
Un régulateur OpenTherm peut également utiliser cette sonde ex
térieure. Dans ce cas, la courbe de chauffe interne souhaitée doit
être réglée sur ce régulateur.
Réglage de la courbe de chauffe
1
2
3
4
F Courbe de chauffe
Si une sonde extérieure est raccordée, il est possible d'adapter la courbe
de chauffe interne. Le réglage peut être modifié à l'aide des paramètres
,
,
et
.
