Description des fonctions
Les organes d'affichage et de commande sont décrits dans les chapitres suivants.
REMARQUE
Indications dans ce document
Ce document se réfère aux paramétrages par défaut et valeurs standard du fabricant ! Les réglages en
usine de variantes de clients peuvent s'écarter des indications du fabricant. Tenez compte des indications
sur l'appareil ainsi que des documents livrés avec l'ensemble !

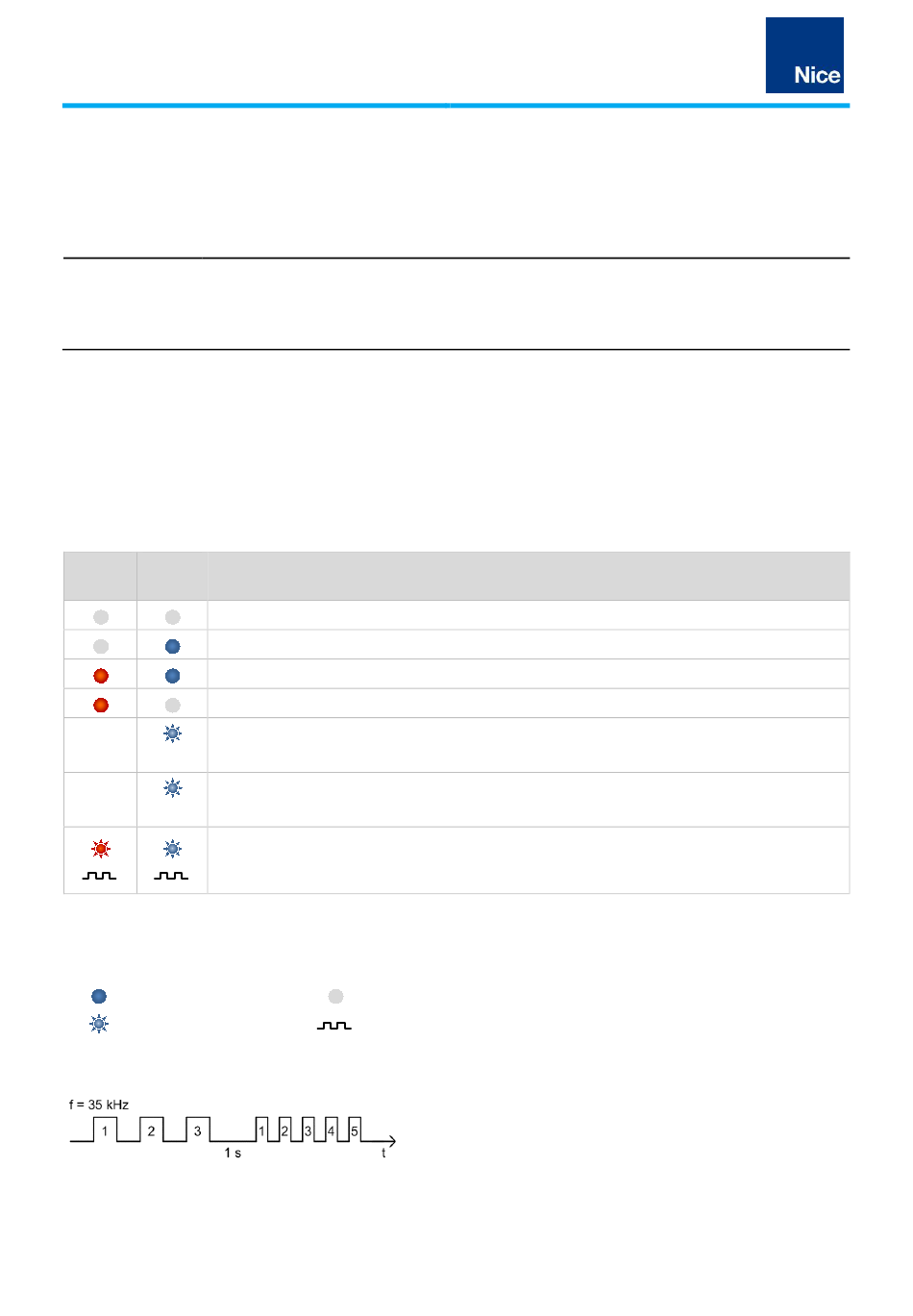

Affichages d'état LED
8.1
Les LED (diodes lumineuses) sur le côté frontal affichent les états des boucles et du détecteur.
On dispose de deux LED pour chaque canal de boucle :
•
La LED rouge donne des informations sur l'état d'occupation de chaque boucle
•
La LED bleue donne des informations sur l'état de service du détecteur
LED
LED
Description de l'état
rouge
bleue
Pas d'alimentation en tension, détecteur inactif
Détecteur prêt, boucle raccordé, aucun objet détecté
Détecteur prêt, boucle raccordé, objet détecté
Aucun boucle raccordé, rupture de boucle, court-circuit
Prêt au service après une ancienne élimination d'une erreur de boucle
1 Hz
Égalisation de la fréquence en marche
5 Hz
Après compensation de la fréquence, les deux LED reproduisent simultanément la
fréquence de boucle dans un code de clignotement (voir figure exemplaire code de
clignotement)
Tab.6: Couleurs de signal LED
Légende symboles LED
est allumé
clignote
Code de clignotement des LED après une compensation de fréquence
Fig.8: Reproduction LED de la fréquence de la boucle
LP21/LP22 Instructions d'installation fr
arrêté
Fréquence
