Quantum SuperLoader 3 LTO-2 Guide D'utilisation page 122

Chapitre 7 Appareils remplaçables par l'utilisateur (CRU)
Montage en bâti de l'autochargeur

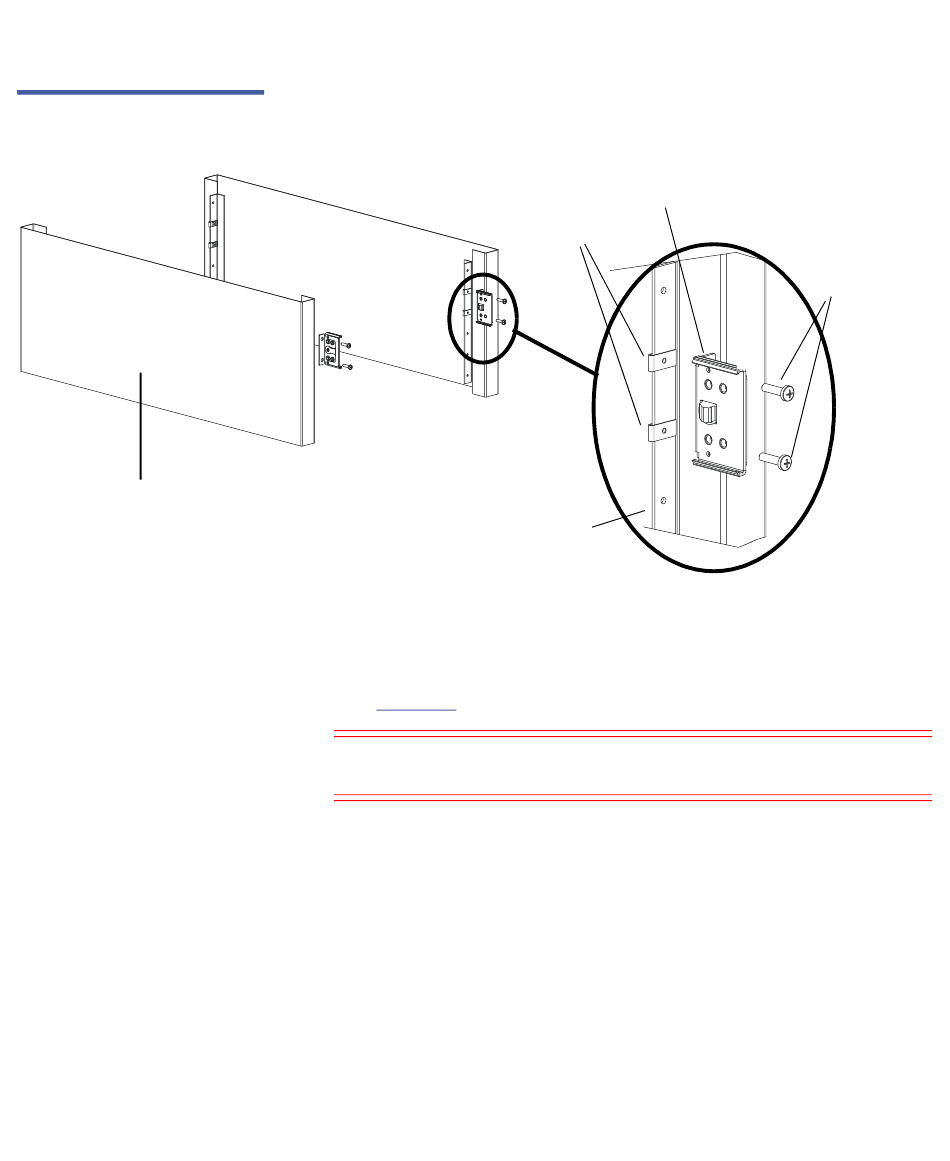

Figure 16 Fixation des pattes
d'appui
Capot extérieur du bâti
102
Rail arrière dans le bâti
5 Avec l'aide d'une deuxième personne, insérez l'autochargeur dans le bâti
de sorte que les pattes de l'autochargeur glissent dans les pattes
d'appui correspondantes sur les rails arrière et que les languettes situées
à l'avant de l'autochargeur soient alignées avec les écrous des rails avant
(voir figure 17).
Mise en garde : Ne détachez pas l'extrémité avant de l'autochargeur
Guide d'utilisation de l'autochargeur Quantum SuperLoader 3
Patte d'appui
Écrous
tant qu'elle n'est pas fixée sur le bâti.
Bâti
Vis
