ENTRETIEN

• Les réparations de la lumière doivent être confiées
à un technicien qualifié, utilisant exclusivement
des pièces identiques à celles d'origine. Le main-
tien de la sûreté de l'outil électrique sera ainsi assuré.
• Ne jamais effectuer la réparation d'un bloc-piles
endommagé. La réparation du bloc-piles doit être
réalisée par le fabricant ou les fournisseurs de service
agréés uniquement.
RÈGLES DE
SÉCURITÉ SPÉCIFIQUES
•Avertissement – La lentille devient très chaude
pendant l'utilisation. Pour réduire les risques de
brûlures, ne pas toucher la lentille chaude.
• Toujours faire preuve de bons sens et procéder
avec prudence lors de l'utilisation d'outils. C'est
impossible de prévoir toutes les situations dont le
résultat est dangereux. Ne pas utiliser cet outil si vous
ne comprenez pas ces instructions d'opération ou si
vous pensez que le travail dépasse votre capacité ;
veuillez contacter Milwaukee Tool ou un professionnel
formé pour recevoir plus d'information ou formation.
• Maintenir en l'état les étiquettes et les plaques
d'identification. Des informations importantes y fig-
urent. Si elles sont illisibles ou manquantes, contacter
un centre de services et d'entretien MILWAUKEE
pour un remplacement gratuit.
CONSERVER CES INSTRUCTIONS
CORDONS DE RALLONGE
Si l'emploi d'un cordon de rallonge est nécessaire,
un cordon à trois fils doit être employé pour les outils
mis à la terre. Pour les outils à double isolation, on
peut employer indifféremment un cordon de rallonge
à deux ou trois fils. Plus la longueur du cordron entre
l'outil et la prise de courant est grande, plus le calibre
du cordon doit être élevé. L'utilisation d'un cordon de
rallonge incorrectement calibré entraîne une chute
de voltage résultant en une perte de puissance qui
risque de détériorer l'outil. Reportez-vous au tableau
ci-contre pour déterminer le calibre minimum du cor-
don. Moins le calibre du fil est élevé, plus sa conduc-
tivité est bonne. Par exemple, un cordon de calibre
14 a une meilleure conductivité qu'un cordon de
calibre 16. Lorsque vous utilisez plus d'une rallonge
pour couvrir la distance, assurez-vous que chaque
cordon possède le calibre minimum requis. Si vous
utilisez un seul cordon pour brancher plusieurs outils,
additionnez le chiffre d'intensité (ampères) inscrit sur
la fiche signalétique de chaque outil pour obtenir le
calibre minimal requis pour le cordon.
Directives pour l'emploi des
cordons de rallonge
• Assurez-vous que le cordon de rallonge est cor-
rectement câblé et en bonne condition. Remplacez
tout cordon derallonge détérioré ou faites-le remettre
en état par une personne compétente avant de vous
en servir.
• Tenez votre cordon de rallonge à l'écart des objets
ranchants, des sources de grande chaleur et des
endroits humides ou mouillés.
Calibres minimaux recommandés
pour les cordons de rallonge*
Fiche
Longueur du cordon de rallonge (m)
signalétique
7,6
Ampères
0 - 2,0
18
2,1 - 3,4
18
3,5 - 5,0
18
5,1 - 7,0
18
7,1 - 12,0
16
12,1 - 16,0
14
16,1 - 20,0
12
* Basé sur sur une chute de voltage limite de 5 volts à 150%
de l'intensité moyenne de courant.
LISEZ ATTENTIVEMENT CES
INSTRUCTIONS ET CONSERVEZ-LES
POUR LES CONSULTER AU BESOIN
Outils à double isolation
(Deux fiches à broches)
Les outils marqués « Double Isolation » n'ont pas
besoin d'être raccordés à la terre. Ils sont pourvus
d'une double isolation conforme eux exigences de
l'OSHA et satisfont aux normes de l'Underwriters
Laboratories, Inc., de l'Association
canadienne de normalisation (AC-
NOR) et du « National Electrical Code
» (code national de l'électricité). Les
outils à double isolation peuvent être
branchés sur n'importe laquelle des
prises à 120 volt illustr

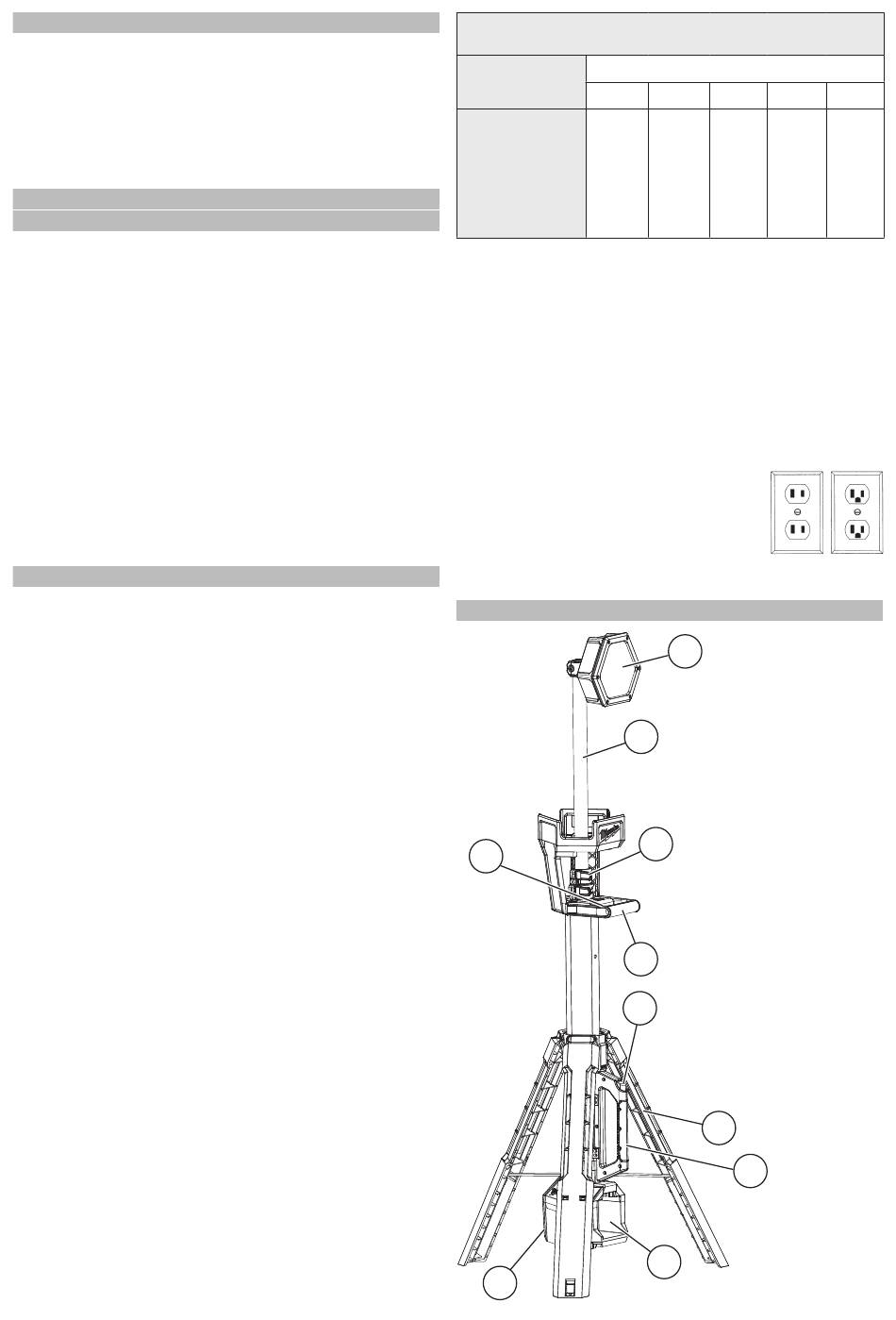

DESCRIPTION FONCTIONNELLE

4
10
6
15,2
22,9
30,5
18
18
18
18
18
16
18
16
14
16
14
12
14
12
10
12
10
--
10
--
--
Fig. A
1
2
1. Tête
2. Tiges de rallonge
3. Verrous de
rallonge
4. Commutateur
3
5. Poignée
supérieure
6. Bouton de
relâchement de
patte
7. Pattes
5
8. Poignée de
transport
6
9. Compartiment
des piles
10. Entrée CA
7
8
9
45,7
16
14
12
12
--
--
--
Fig. B
