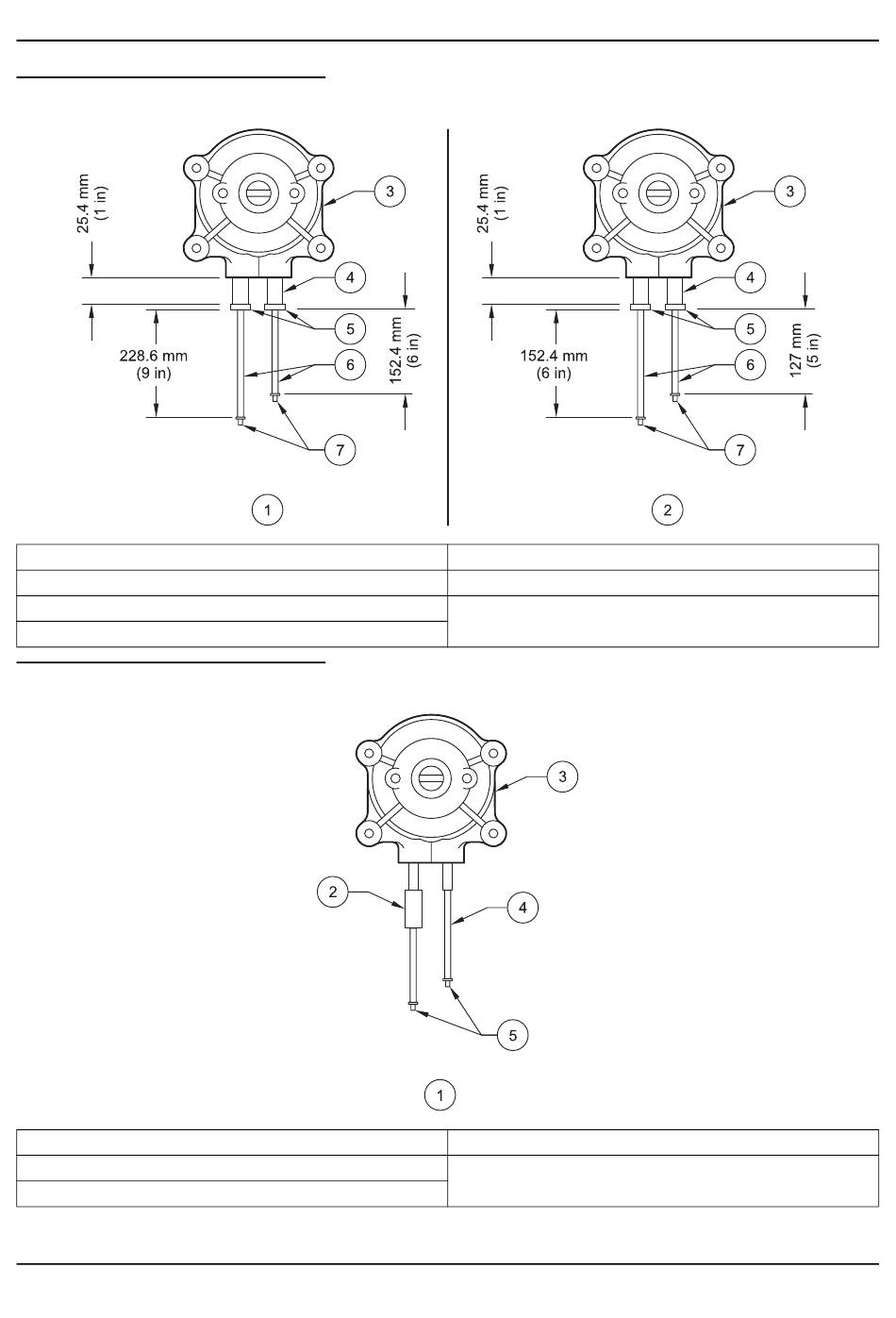

Figure 63 Module de pompage 200138
200138
1.
Configuration des instruments, côté gauche
2.
Configuration des instruments, côté droit
3.
Tête, dimension 24 (réf. 024538)
4.
Flexible, dimension 24 (réf. 026071)
Figure 64 Module de pompage 200139
200139
1.
Configuration des instruments, côté gauche
2.
Support
3.
Tête, dimension 14 (réf. 024506)
UVTOC_PumpConfiguration.fm
1
5.
/
x ¼ pouce, olive (2) (réf. 013831)
8
6.
Flexible, dimension 14 (réf. 026044)
7.
Olive, 0,129 pouce (2) (réf. 013828)
4.
Flexible dans flexible (réf. 120240-02)
5.
Olive, 0,08 pouce (2) (réf. 013830H)
