Aide en cas de problèmes
Problèmes
Après l'actionnement de
la touche
pas d'affichage.
Accessoires

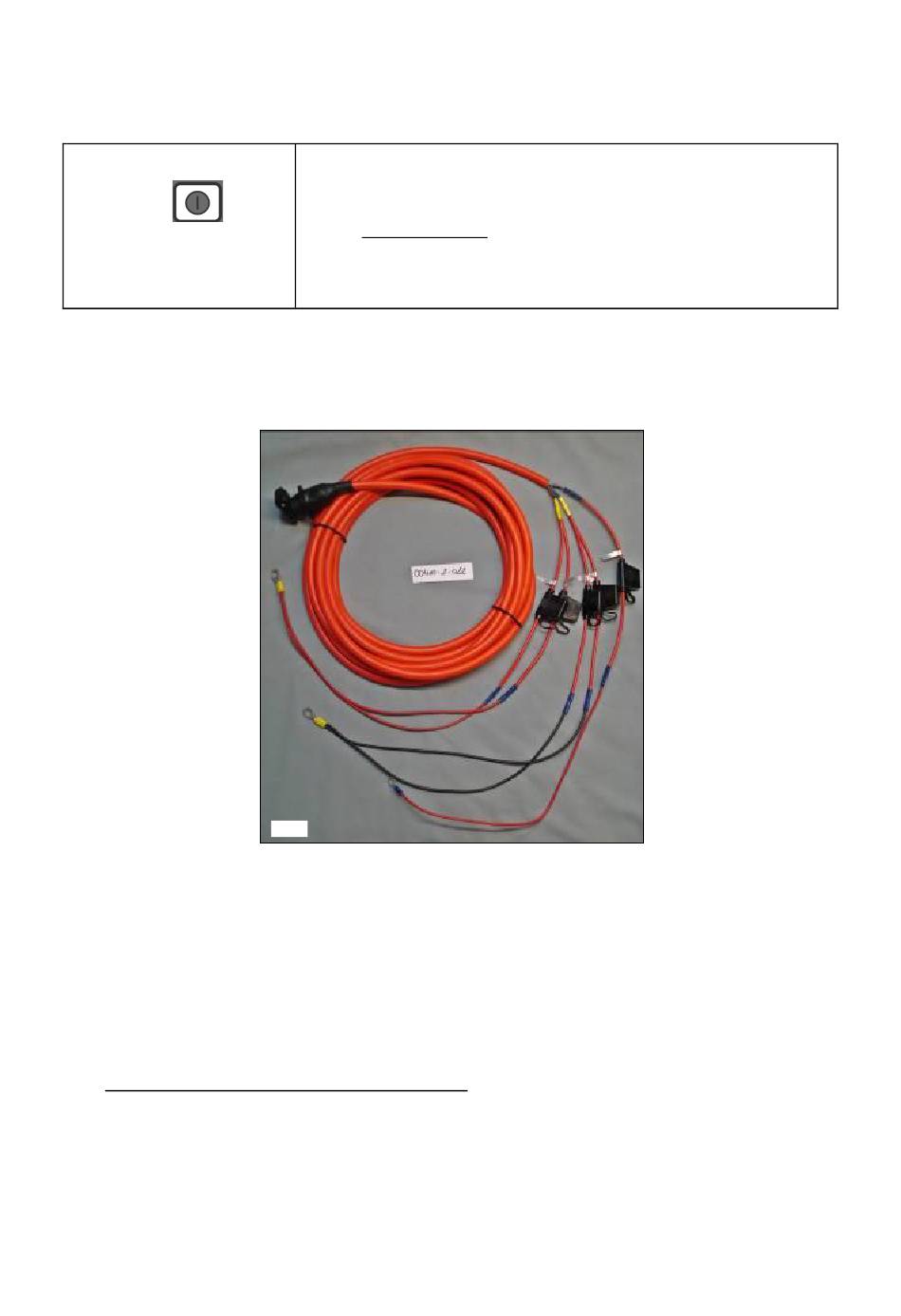

Jeu de câble Tracteur
Un kit complémentaire est disponible en tant qu'accessoire afin d'assurer
l'alimentation en courant du module de commande lorsque le tracteur n'est pas
doté d'une prise standard à 3 pôles en série. Il s'agit ici d'un câble de 8 m de long.
Celui-ci est vissé directement côté batterie avec les pôles de la batterie et une
prise standard à 3 pôles est montée à l'autre extrémité.
Schéma de raccordement :
Rouge
Noir
Rouge
solution possible
 Contrôlez que le câble d'alimentation est correctement
branché au module de commande et également
raccordé avec les bons pôles à la batterie
 ATTENTION : Un raccord défectueux ou la dépose
du fusible volant au niveau du pôle plus du câble
électrique peut causer un dommage au niveau du
module de commande !
Ill. : 5
(câble 2 x 2,5 mm²)
(câble 2 x 2,5 mm²)
(câble de 2,5 mm²)
= + 12 V
= + 12 V
= - Mise à la masse
