ATEX : INSTRUCTIONS SUPPLÉMENTAIRES
7
Schéma électrique
ATTENTION !
Veuillez vérifier que la résistance de charge est branchée sur la borne +.

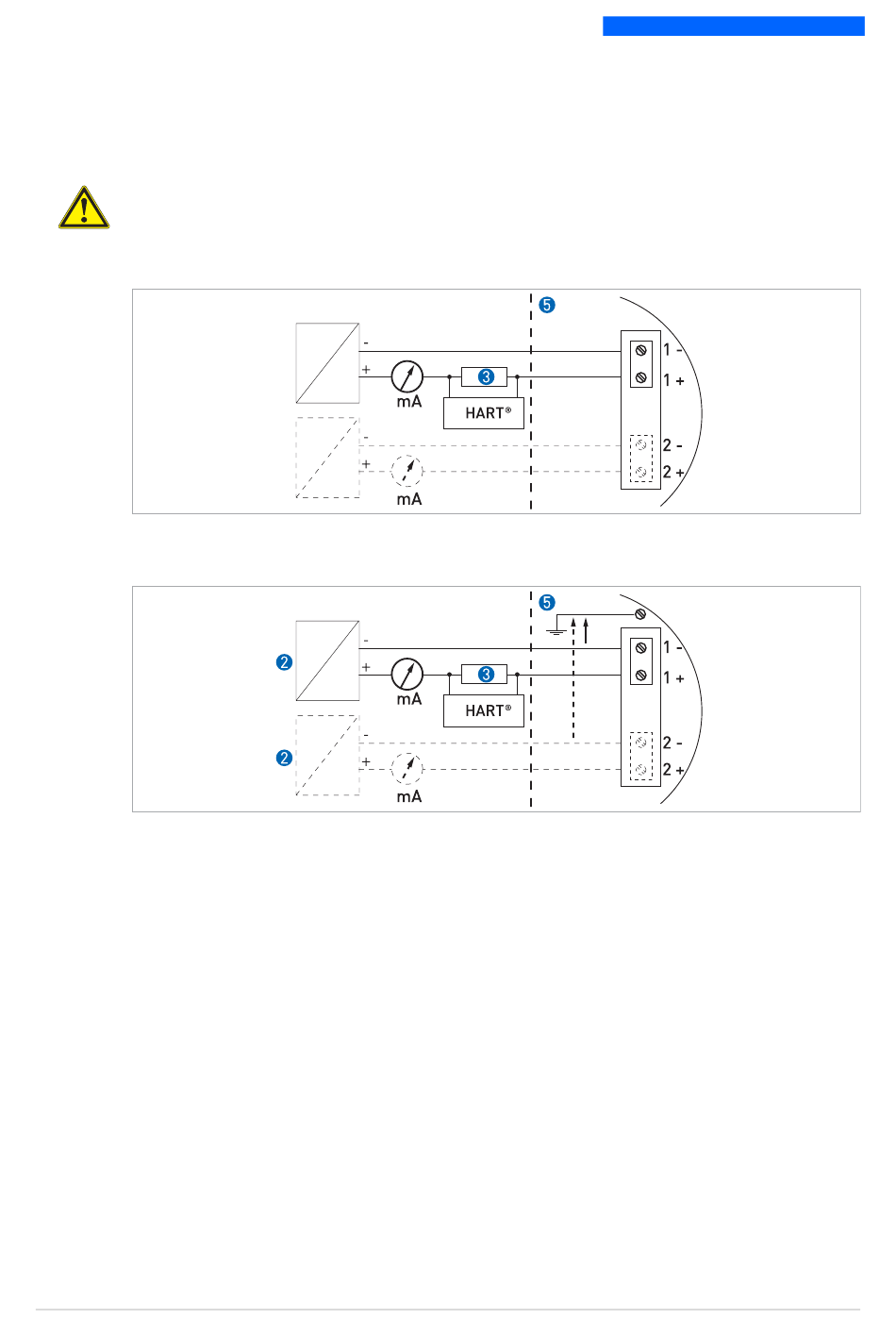

Schéma de raccordement électrique pour équipement homologué Ex d [ia] (avec isolation galvanique)
Figure 7-9:
Schéma de raccordement électrique pour équipement homologué Ex d [ia] (sans isolation galvanique)
Figure 7-10:
Alimentation à séparation galvanique (utiliser une alimentation séparée pour la borne 2 en option)
1
Alimentation (utiliser une alimentation séparée pour la borne 2 en option)
2
Résistance de charge pour communication HART
3
Zone non Ex
4
Zone Ex
5
6
|U| < 5 V
96
1
1
www.krohne.com
4
4
6
6
®
08/2008 • 4000376001 - HB OPTIWAVE7300 R03 fr
OPTIWAVE 7300 C
