Kit de remplacement de l'écran de sécurité
latérale 158063
Lisez ces instructions avant de commencer la procédure.
Liste d'outils:
• douille de 13mm
• Extension de douille de 24 po / petite clé à cliquet
• Clé hexagonale # 4
Les écrans latéraux sont fixés aux plaques latérales par un
support en acier, n ° 5, fig. 17.2, page 36, qui doit d'abord
être desserré pour retirer le cadre de l'écran.
1. Retirez la plaque supérieure
2. Enlevez le boulon M6, n ° 11, de la sangle du support su-
périeur en haut de la chambre de combustion. Fig. 16.2.
3. Inclinez suffisamment la plaque latérale de la boîte
à feu pour ne retirer que les deux vis supérieures à
tête ronde # 6 du support d'écran, fig. 16.5. Il n'est pas
nécessaire de retirer les vis inférieures.
4. Inclinez suffisamment le support de l'écran pour sou-
lever et sortir le cadre de l'écran.
5. Inversez la procédure pour réinstaller le nouvel écran.

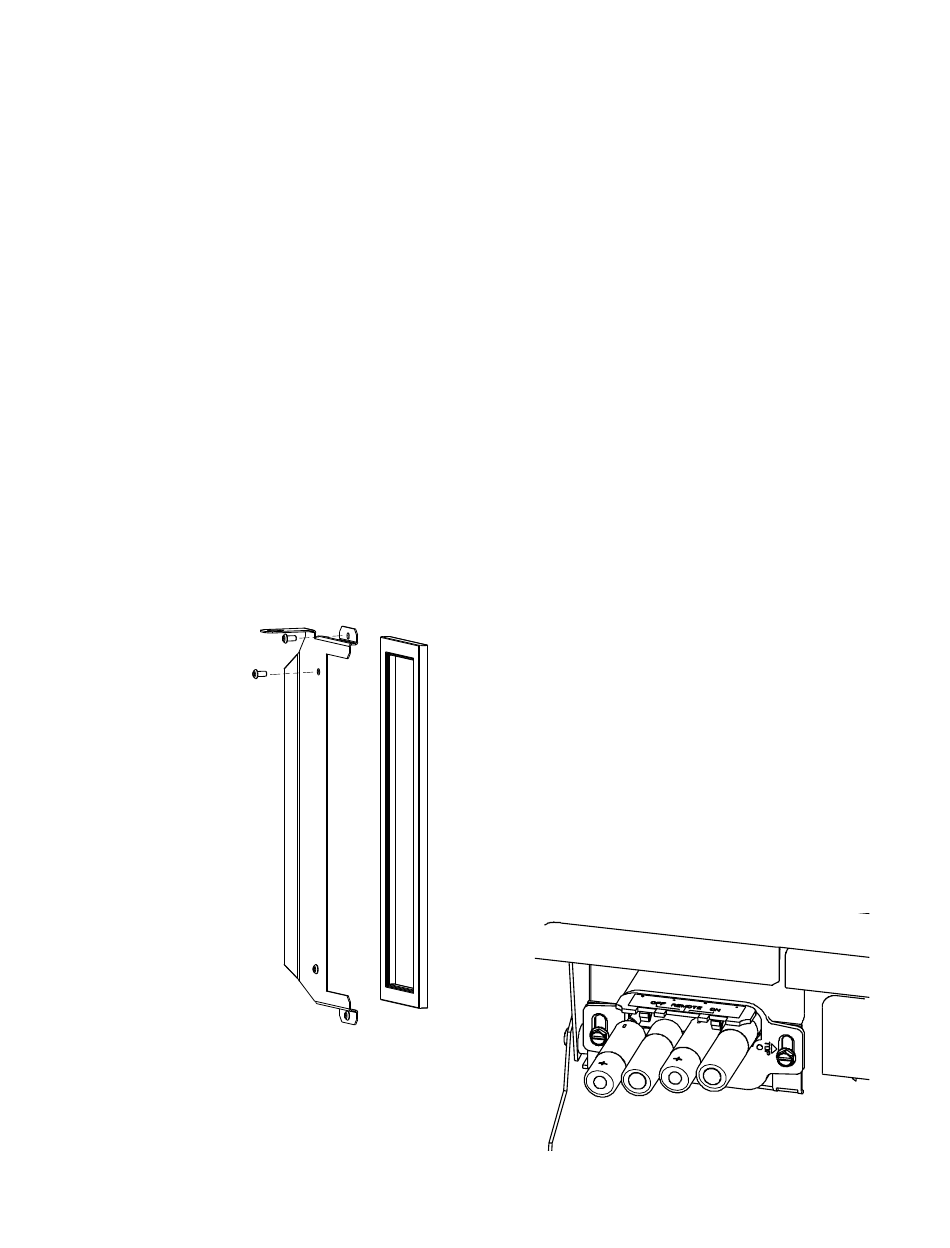

Figure 16.5.
Retirez uniquement
les deux vis à tête
ronde.
34
Remplacement de la batterie
Remplacement de la pile de l'émetteur
à distance
La durée de vie des batteries d'émetteurs portatifs
dépend de la qualité de la batterie, de la fréquence des
changements de point de consigne, de la fréquence des
changements d'appel d'allumage, etc.
Lorsque la charge de la batterie est faible, une icône
de batterie apparaît sur l'écran de l'émetteur avant que
toute l'alimentation soit coupée. Voir fig. 15.20, page 30.
L'icône disparaîtra avec l'installation de trois piles AAA
neuves.
REMARQUE: Éviter d'appuyer par inadvertance sur la
touche de fonction du thermostat lors du remplacement
des piles. Cela désactivera les fonctions thermostatiques.
Pour rétablir cette fonction, réinstallez les piles en ap-
puyant à nouveau sur la touche du thermostat.
Remplacement de la batterie du
récepteur
Une LED rouge sur la carte IFC indique une faible charge
de la batterie.
1. Réglez le sélecteur de mode sur OFF et débranchez
l'alimentation CA du poêle.
2. Le boîtier de la batterie est intégré au boîtier de
l'interrupteur. Voir fig. 16.4. Appuyez sur la languette
de déverrouillage centrale pour ouvrir le couvercle
d'accès à la batterie.
3. Installez quatre piles AA de 1,5 V en respectant
l'orientation de la polarité indiquée ci-dessous et sur
le panneau.
4. Rebranchez l'alimentation du poêle.
_
+
+
Figure 16.4. Remplacement de la batterie du récepteur
_
