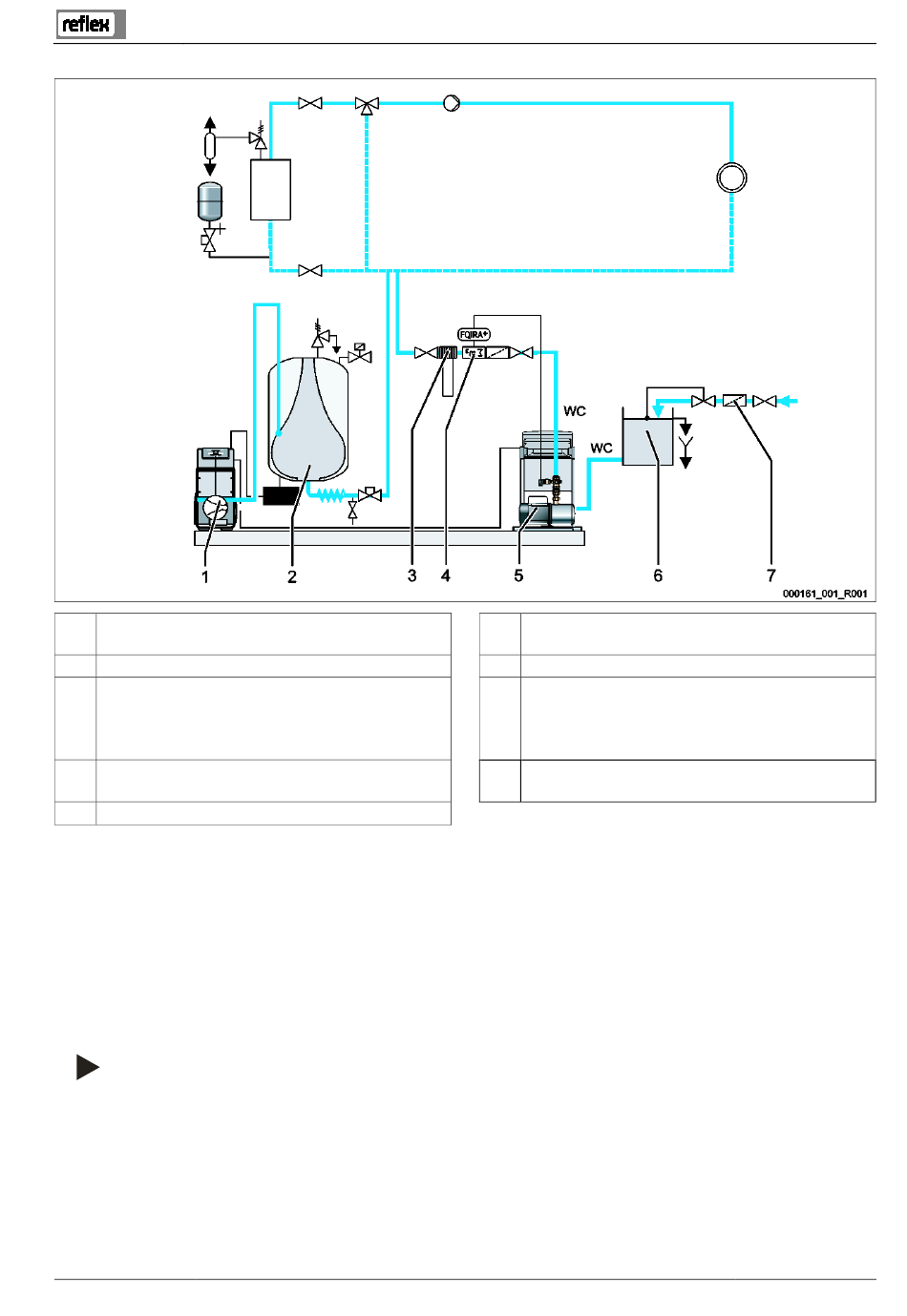

Exemple de réalimentation asservie au niveau en eau dans un système de l'installation avec une station de maintien de pression.
Unité de commande avec compresseur en vue du
1
maintien de pression
2
Vase d'expansion pour le maintien de pression
Installation d'adoucissement « Fillsoft », équipement
3
supplémentaire en option
Compteur d'eau à impulsions, équipement
4
supplémentaire en option
5
Pompe « PU »
Une station de maintien de pression abrite un dispositif de surveillance du niveau de remplissage du vase d'expansion. Si le niveau
minimal n'est pas atteint à l'intérieur du vase d'expansion, la station de maintien de pression envoie un signal à la commande de
l'appareil. La commande active la pompe. L'eau fraîche contenue dans le vase de coupure de réseau est réalimentée dans le système de
l'installation.
Procédez comme suit :
1. Dans le menu client de la commande, activez « Levelcontrol » sur l'appareil, voir le chapitre 9.2.1 "Menu client" à la page 38.
2. La pression de remplissage pour la réalimentation en eau fraîche doit être supérieure d'au moins 1,7 bars à la pression minimale de
service « P
», voir le chapitre 7.2 "Détermination de la pression minimale de service P
0
Remarque !
La combinaison d'installations d'adoucissement (par exemple Fillsoft) avec l'appareil est possible et disponible comme
équipement supplémentaire en option, voir le chapitre 4.6 "Équipement supplémentaire en option" à la page 13.
6
7
WC
LIS
Fillcontrol Auto — 06.07.2016 - Rev. B
Vase de coupure de réseau « BT »
Collecteur d'impuretés « ST »
Conduite de réalimentation
•
Conduite d'aspiration vers la pompe « PU »
•
Conduite de refoulement vers le système de
l'installation
Dynamomètre en vue de la détermination du niveau de
remplissage dans le vase d'expansion
pour l'unité de commande" à la page
0
Montage
26.
Français — 21
