Mise en route

1 Choisir une surface d'essai ferme, plane et
dégagée.
2 S'assurer que les fixations de la flèche sont
détachées.
3 Positionner la machine directement sous la zone
de travail souhaitée.
4 Serrer le frein de stationnement.
5 Débrancher les feux de la remorque et détacher
les chaînes et le câble de sécurité des freins à
inertie du véhicule.
6 Dégager la fixation du coupleur de billes.
7 Tirer la manette de desserrage des vérins et
placer le vérin à clapet en position d'élévation.
8 Relever la languette en tournant la manette du
vérin.
9 Ouvrir toutes les fixations de flèche.
10 Insérer la clé et la positionner sur les

commandes au sol.

11 Tirer sur le bouton rouge d'arrêt d'urgence des
commandes au sol et de la nacelle.
Résultat : le témoin d'alimentation (le cas
échéant) doit s'allumer.
12 Sélectionner un stabilisateur. Tenir fermement le
stabilisateur. Tirer la manette de desserrage des
stabilisateurs et abaisser le stabilisateur.
S'assurer que la goupille de verrouillage du
stabilisateur est verrouillée.
13 Faire de même sur chaque stabilisateur.
14 Régler les stabilisateurs de façon à mettre la
machine à niveau et soulever légèrement les
roues du sol.
15 Le cas échéant : vérifier les témoins de
verrouillage sur les commandes au sol et la
tourelle. S'assurer que les quatre témoins sont
allumés. Si le témoin de verrouillage clignote,
poursuivre le réglage du stabilisateur jusqu'à ce
que le témoin reste allumé.
16 Le cas échéant : vérifier le niveau à bulle pour
s'assurer que la machine est à niveau.
Pièce réf. 97781FR
Remarque : effectuer les tests des fonctions
appropriés pour le système de commande.
Déterminer si les panneaux de commandes de la
machine correspondent aux illustrations ci-dessous
ou à celles de la page 19. Suivre pas à pas les
instructions sous les illustrations afin de tester
toutes les fonctions de la machine.

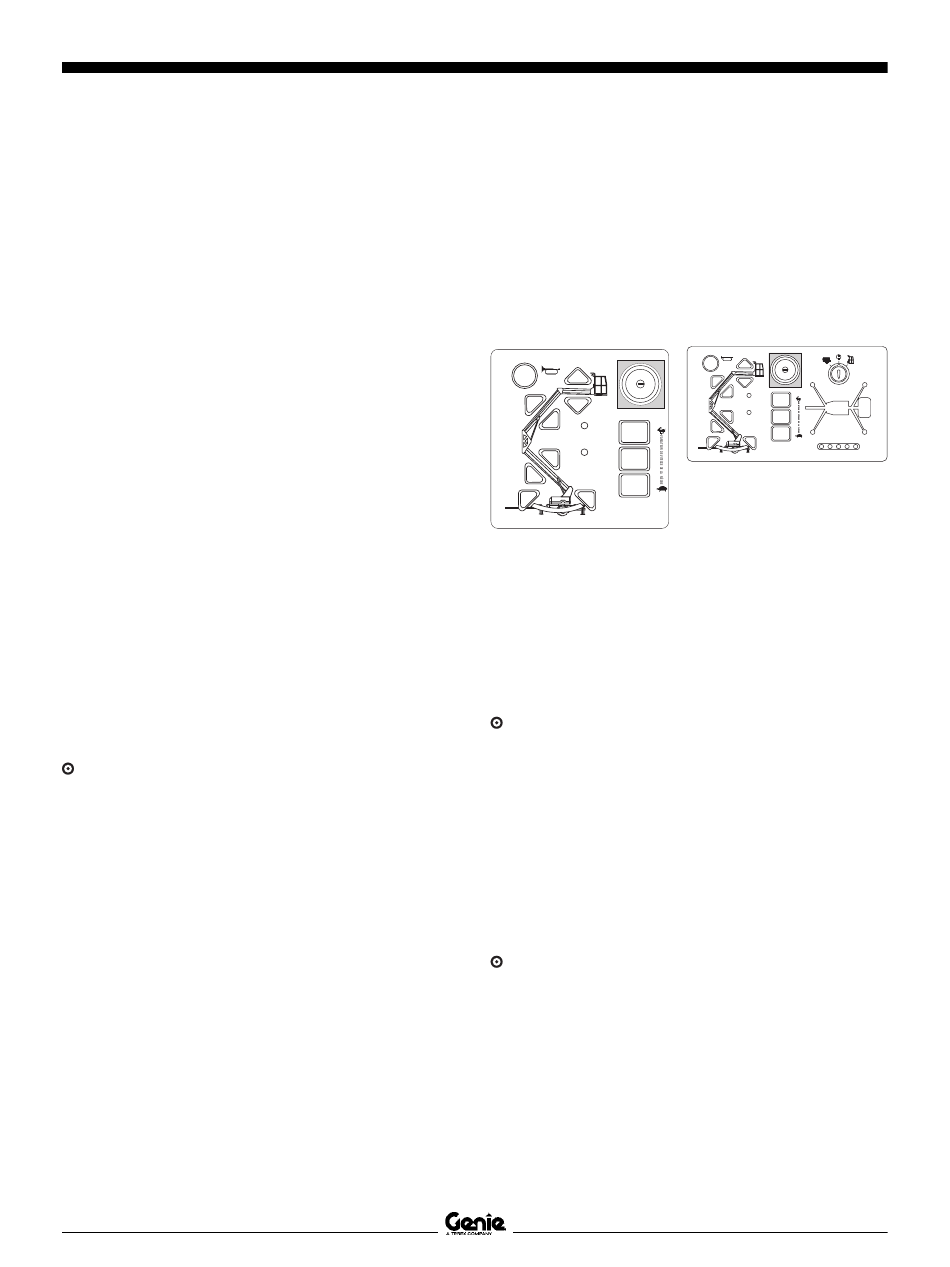

Panneau de commandes
de la nacelle
Commandes au sol
Arrêt d'urgence
17 Enfoncer le bouton rouge d'arrêt d'urgence en
position d'arrêt.
Résultat : le témoin d'arrêt doit être allumé et
aucune fonction des commandes au sol et de la
nacelle ne doit s'activer.
18 Tirer le bouton rouge d'arrêt d'urgence en
position de marche.
Verrouillage des stabilisateurs
19 Dévisser un vérin de mise à niveau jusqu'à
l'extinction du témoin de verrouillage
correspondant.
Résultat : les fonctions de flèche ne doivent pas
s'activer.
20 Replacer le vérin de mise à niveau dans sa
position initiale.
21 Faire de même pour chaque stabilisateur.
Genie TMZ-34/19
Manuel de l'opérateur
TESTS DES FONCTIONS
STOP
STOP
ALIMENTATION
STOP
VALIDATION DE FONCTION
ALIMENTATION
Panneau de commandes
au sol
VALIDATION DE FONCTION
STOP
CHARGEMENT DES BATTERIES
E F
17
