Remarque !
Les désignations A et B ne sont pas définies de manière unifiée
dans les différentes normes et pour les différents appareils. Si
le mode bus ne fonctionne pas, une inversion de A et B peut
en être la cause.
5
Fonctions des LED
Les LED vous informent sur le statut de l'appareil et des sorties et
entrées commutées du régulateur et du bus de terrain.
Affichages de statut
Power on (Appareil sous tension)
Run (Marche)
Communication par bus activée
Error (Erreur)
Entrée / sortie numérique
activée
6
Mise en service
6.1
Configuration de l'appareil
•
Réglage du type de capteur : voir "Instructions de montage / pré-
paration / encastrement", page 5.
•
Réglage de l'adresse de bus
Réglage numérique avec les micro-rupteurs de la face avant
Haut = high
Bit de poids faible

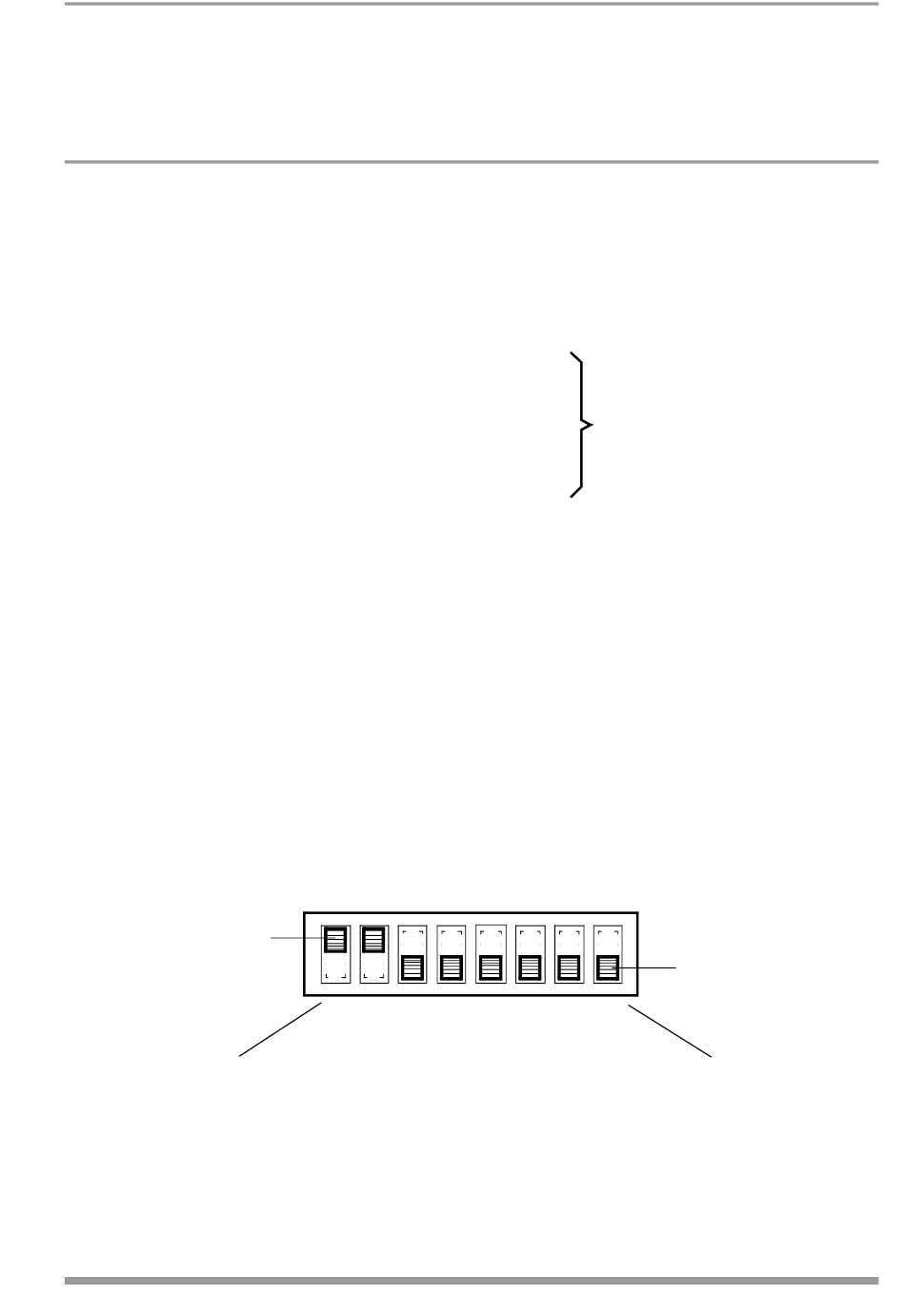

Figure 15 Exemple : adresse de bus = 3
•
Tous les autres réglages se font par l'interface de bus ou l'interface
de service
Gossen Metrawatt GmbH
vert
vert
jaune
rouge
jaune
Adresse de bus
1 2 3 4
5 6 7 8
LED,
sur le capot
SMD-LED,
sur les barrettes de bornes
Bas = low
Bit de poids fort
