Attention !
Lorsque le disjoncteur de surcharge se déclenche, il ne faut
pas seulement éliminer la surcharge, mais aussi mettre toutes
les autres sorties hors tension pour que le disjoncteur puisse
se régénérer. Cette opération peut prendre quelques minutes.
Si les entrées / sorties I/O sont utilisées comme entrées, la commande
se fait soit avec un signal positif actif connecté au pôle négatif de la
tension auxiliaire, soit avec un contact sans potentiel reliant le pôle
positif de la tension auxiliaire à l'entrée.
Les I/O peuvent être affectées librement aux canaux et fonctions avec
l'interface.
!
Attention !
Avant que les I/O utilisées comme entrées soient configurées
comme telles, selon la configuration, un signal de sortie actif
peut être émis, ce qui peut endommager la sortie de l'appareil
connecté.
4.4 Entrées de mesure de thermocouple ou Pt100, 20 mA (capteurs 1 à 8)
Capteur

+ –
Ther-
mocoupl

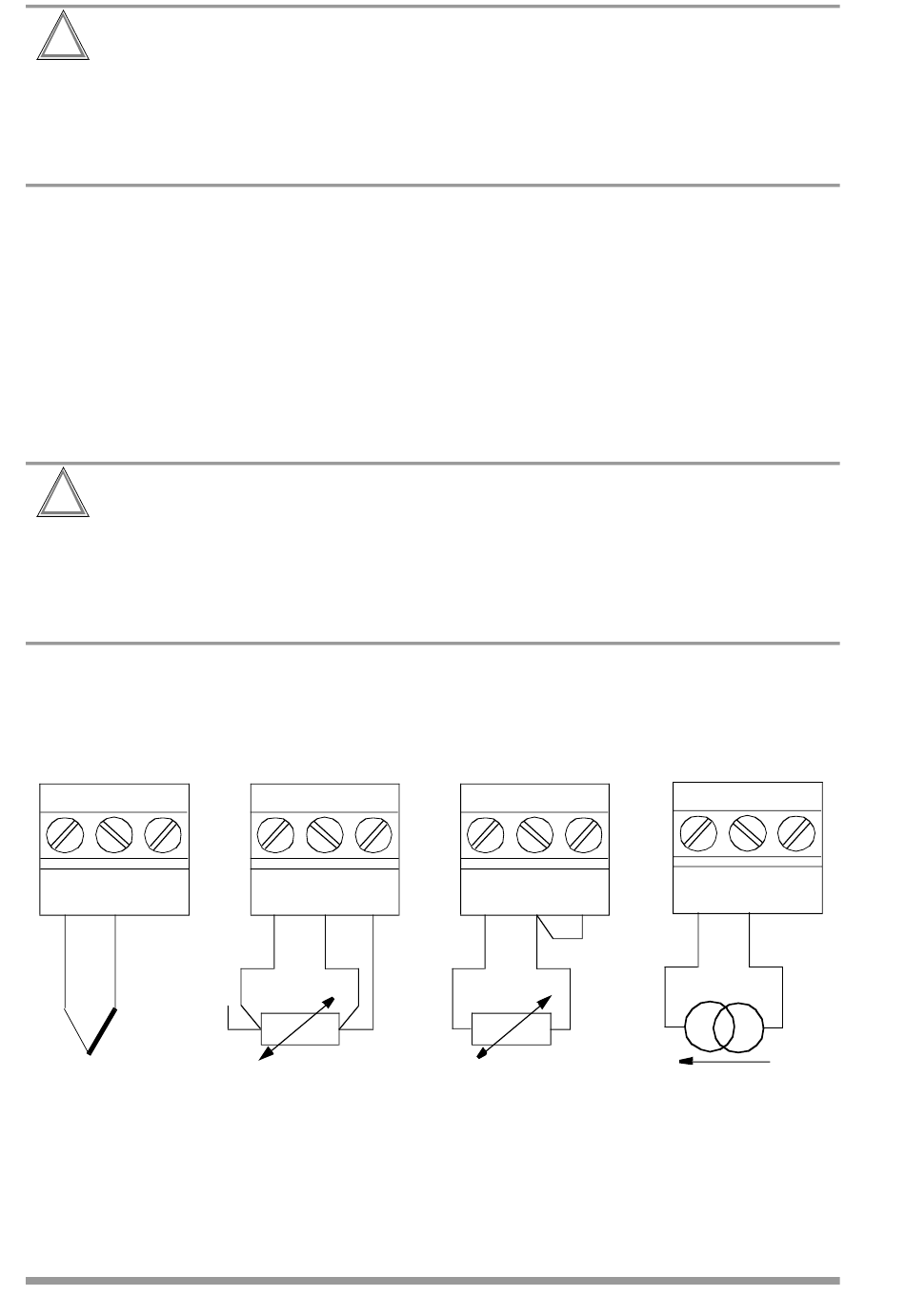

Figure 7 Occupation des bornes du capteur
10
Capteur

+ –

Pt100
à 3 ou 4 fils
Capteur

+ –

Pt100
à 2 fils
Gossen Metrawatt GmbH
Capteur

+ –
0 / 4 ...
20 mA
