Descrição de conectores

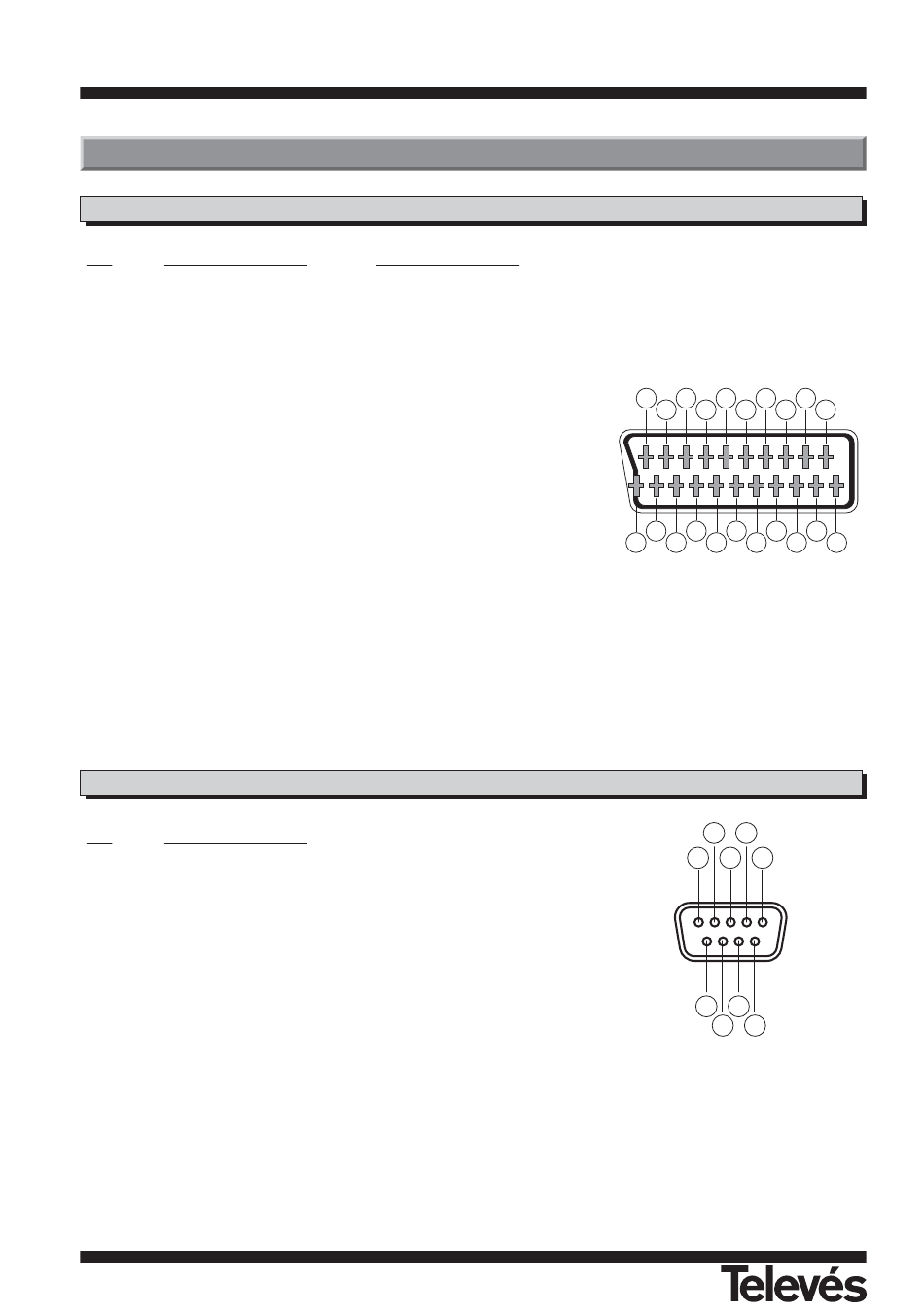

Euroconectores (SCART)
PIN TV
1 Saída áudio (D)
2 N/C
3 Saída áudio (I)
4 Massa áudio
5 Massa
6 N/C
7 N/C
8 Tens. comut.
9 Massa
10 N/C
11 N/C
12 N/C
13 Massa
14 Massa "Fast Blanking"
15 N/C
16 Saída "Fast Blanking"
17 Massa vídeo
18 Massa vídeo
19 Saída vídeo
20 N/C
21 Massa
RS 232C
PIN Descrição
1 N/C
2 RXD (Entrada de dados)
3 TXD (Saída de dados)
4 N/C
5 Massa
6 N/C
7 N/C
8 N/C
9 N/C
VCR
Saída áudio (D)
Entrada áudio (D)
Saída áudio (I)
Massa áudio
Massa
Entrada áudio (I)
N/C
Tens. comut.
Massa
N/C
N/C
N/C
Massa
Massa "Fast Blanking"
N/C
Entrada "Fast Blanking"
Massa vídeo
Massa vídeo
Saída vídeo
Entrada vídeo
Massa
