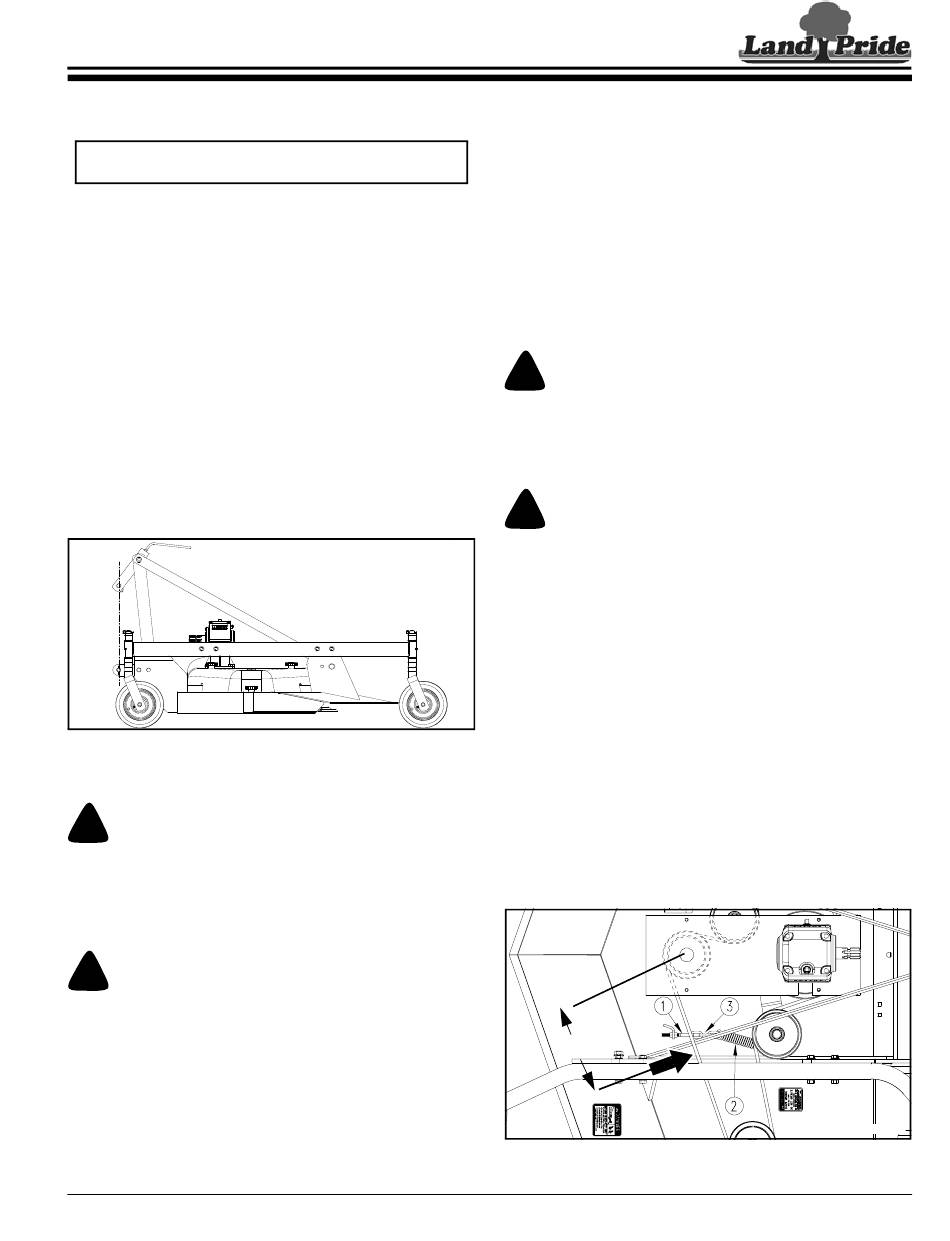

Section 3 : Réglages
Section 3 : Réglages
Nivellement de la tondeuse
Consulter la Figure 3-1 :
REMARQUE : Le tracteur et la tondeuse à gazon
devraient se trouver sur un terrain de niveau.
1.
Régler les attelages inférieurs et l'attelage flottant
supérieur de la façon indiquée.
2.
Faire démarrer le tracteur et soulever la tondeuse à
gazon tout en observant la barre d'attelage du tracteur (si
on ne l'a pas enlevée) pour s'assurer qu'elle ne nuit pas
à l'arbre de transmission et à la tondeuse à gazon.
3.
Abaisser doucement la tondeuse à gazon jusqu'à ce que
les roues de jauge touchent le sol et que les barres
inférieures de l'attelage à trois points de la tondeuse à
gazon soient parallèles au sol en position flottante.
Régler la butée à trois points du tracteur.
4.
Engager le frein de stationnement, couper le moteur du
tracteur et retirer la clé de contact.
5.
Tourner les lames dans un sens parallèle au sens de
déplacement.
6.
Mesurer le jeu entre le bord tranchant de la lame et le sol
à l'avant et à l'arrière de la tondeuse à gazon. Ces deux
mesures devraient identiques. Autrement, la lame à
l'avant ne devrait pas se trouver à plus de 1,27 cm (1/2 po)
sous la lame à l'arrière. La lame arrière ne devrait pas se
trouver plus bas que la lame avant.
Attelage à trois points
Figure 3-1
Réglage de la hauteur de coupe
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
Toujours débrayer la prise de force, régler la boîte de vitesses du
tracteur en position de stationnement ou serrer le frein de
stationnement, couper le moteur, retirer la clé de contact et
attendre que toutes les pièces mobiles soient à l'arrêt complet
avant de descendre du tracteur ou d'effectuer des réglages.
!
ATTENTION
Afin d'éviter des blessures graves :
Porter des gants de protection en vérifiant la hauteur de coupe.
Éviter tout contact direct avec les bords tranchants de la lame.
1.
Au moyen du tracteur, soulever la tondeuse à gazon du
sol et l'appuyer sur des cales solides pour l'empêcher de
déraper pendant l'entretien.
2.
Tout en retenant la roue et la fourche, enlever la goupille
de sécurité rapide du haut de l'axe de la roue de jauge.
3.
Placer les entretoises pleine longueur et la demi-
entretoise, au besoin. Toutes les entretoises sur le dessus
du tube de l'axe permettent une hauteur de coupe de près
17 mars 2017
Table des matières
de 1,91 cm (3/4 po). Les ajustements varient de 1,91 cm
(3/4 po) à un maximum de 13,34 cm (5 1/4 po) par
incréments de 1,27 cm (1/2 po). Se référer à la rubrique
« Nivellement de la tondeuse » sur cette page.
Ajustements d'attelages à trois points
Consulter la Figure 3-1 :
Le système d'attelage à trois points de cette tondeuse à gazon
a été conçu pour assurer une flottaison d'en avant en arrière
lors des déplacements sur un terrain inégal. Ajuster la bielle
supérieure du tracteur afin de placer la goupille d'attelage
supérieure à la verticale au-dessus des goupilles d'attelage
inférieures de la façon indiquée.
Tension de la courroie
Consulter la Figure 3-2 :
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
Une tension excessive de la courroie peut entraîner l'endommage-
ment/le bris prématuré de la courroie et du composant d'entraîne-
ment et pose un risque à la sécurité de l'utilisateur et des personnes
se trouvant à proximité.
!
ATTENTION
Afin d'éviter des blessures graves :
17366
Le système d'entraînement par courroie est soumis à une tension
de ressort. Procéder avec soin en vérifiant et en réglant l'entraîne-
ment par courroie pour prévenir des blessures corporelles.
1.
Pour vérifier la tension, exercer une force au niveau de la
flèche A au moyen d'un vérificateur de tension et faire
fléchir la courroie sur 0,64 cm (1/4 po). La force
nécessaire afin de produire un tel fléchissement devrait
varier entre 3 et 4,5 kg (7 et 10 lb).
2.
Pour ajuster la tension de la courroie, ajuster le boulon à
œil (n
d'augmenter ou de réduire la tension au niveau du
ressort (n
à œil permet de placer le ressort de tension (n
tringle suivante de la chaîne de tension (n
3.
Une tension excessive au niveau de la courroie peut
entraîner une usure prématurée de la courroie et des
composants du système d'entraînement. Une tension
excessive au niveau de la courroie peut également
entraîner un risque pour la sécurité de l'utilisateur ou des
gens à proximité. Une tension trop peu élevée au niveau
de la courroie peut entraîner une usure prématurée de la
courroie en raison d'un glissement excessif.
1/2 PORTÉE
Tondeuses de finition à évacuation par l'arrière FDR2572 et FDR2584 310-262M-FRC
Tondeuses de finition à évacuation par l'arrière FDR2572 et FDR2584 310-262M-FRC
o
1) au besoin. Cet ajustement permettra
o
2). Si on doit augmenter la tension, le boulon
A
Tension de la courroie
Figure 3-2
o
2) dans la
o
3).
17362
15
