Section 1 : Montage et configuration
24804
LONGUEUR À L'ÉTAT LIBRE
1,27 cm
CHEVAUCHEMENT
PROFIL EXTÉRIEUR
EXTRÉMITÉ DU TRACTEUR
LONGUEUR MAXIMALE AUTORISÉE
Le carter de protection extérieur a été retiré
pour des raisons de clarté.

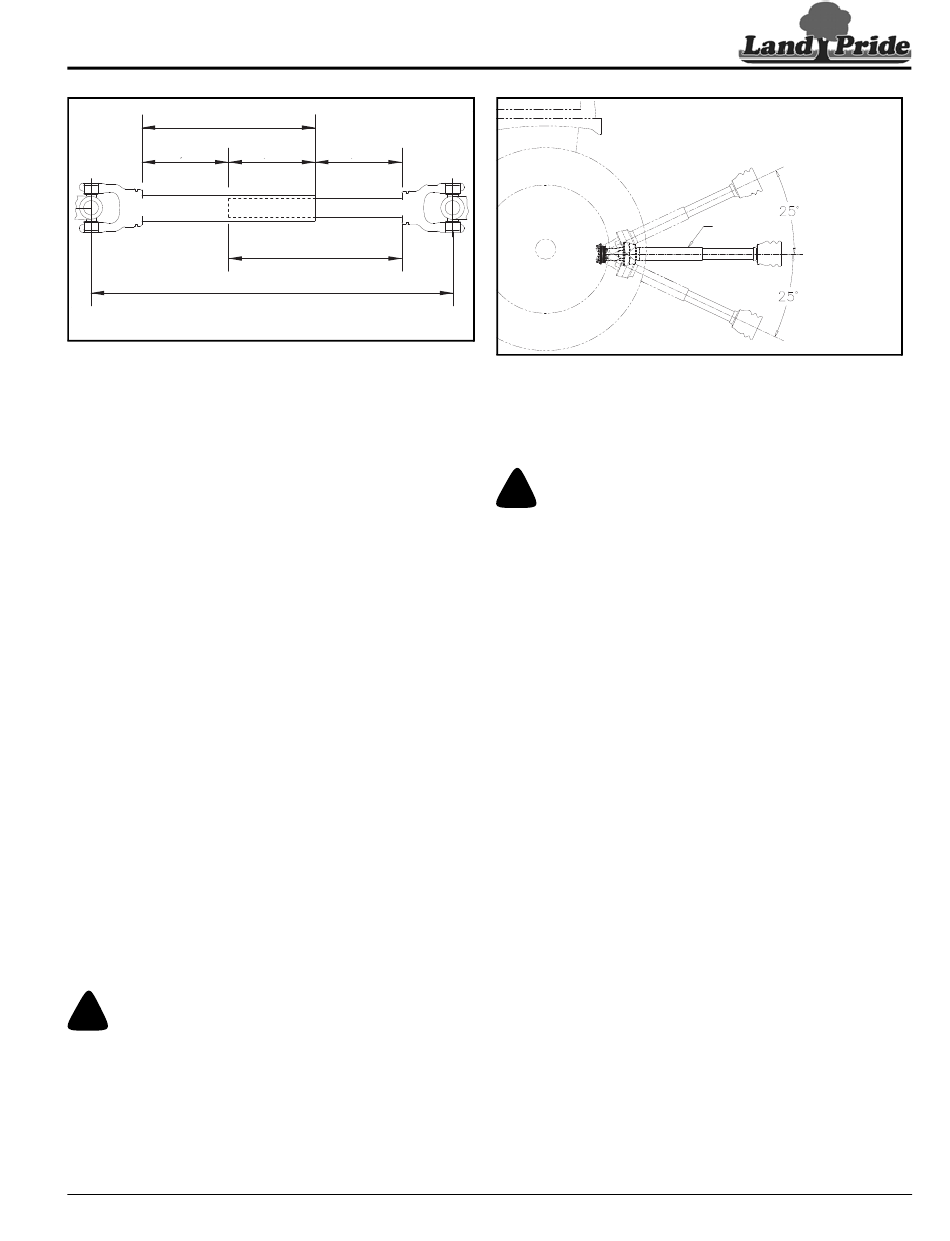

Vérification de la longueur maximale autorisée
Figure 1-6
Vérification de la longueur maximale
autorisée
Consulter la Figure 1-6 :
S'assurer de vérifier la longueur escamotable de l'arbre de
transmission en premier lieu. Se référer à la rubrique « Vérifier
la longueur escamotable de l'arbre de transmission » à la
page 12.
Lorsqu'il est complètement déployé, l'arbre de transmission
présentant la longueur maximale permise doit présenter un
chevauchement minimal des tubes de profil équivalant au
moins à la moitié de la longueur libre, alors que les tubes de
profil intérieur et extérieur doivent être de longueurs identiques.
Déterminer la longueur maximale permise en procédant
comme suit :
1.
Désaccoupler l'arbre de transmission du tracteur et de la
tondeuse de finition. Séparer les arbres de transmission
extérieur et intérieur.
2.
Mesurer et noter la « longueur à l'état libre » des profils
intérieur et extérieur de la façon décrite à la Figure 1-6.
3.
Rapprocher les moitiés de l'arbre de transmission
jusqu'à ce que les tubes profilés se chevauchent sur la
moitié de la longueur libre. En vue des besoins ultérieurs,
mesurer et noter la « longueur maximale autorisée »
tel qu'indiqué à la Figure 1-6.
Noter la longueur maximale autorisée ici : ________
4.
Fixer de nouveau la fourche d'arbre de transmission
intérieure à l'arbre de boîte de transmission et la fourche
d'arbre de transmission extérieure à l'arbre de prise de
force du tracteur.
5.
L'arbre de transmission devrait à présent être déplacé
vers l'arrière et vers l'avant afin de s'assurer que les deux
extrémités sont fixées. Fixer à nouveau les autres
extrémités desserrées.
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
S'assurer que toutes les fourches d'arbre de transmission sont
fermement fixées aux deux bouts. Une fourche lâche peut présenter
un jeu libre et laisser l'arbre de transmission tourner de manière
incontrôlée, ce qui endommagerait l'outil et pourrait blesser ou
causer la mort de toute personne à proximité.
17 mars 2017
Table des matières
EXTRÉMITÉ DE L'OUTIL
1,27 cm
1,27 cm
PROFIL INTÉRIEUR
LONGUEUR À L'ÉTAT LIBRE
Tondeuses de finition à évacuation par l'arrière FDR2572 et FDR2584 310-262M-FRC
Tondeuses de finition à évacuation par l'arrière FDR2572 et FDR2584 310-262M-FRC
Mouvement maximal de l'arbre de prise
de force pendant le fonctionnement
Figure 1-7
Vérifier l'interférence de l'arbre
de transmission
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
Un arbre de transmission en rotation ne doit pas dépasser un angle
de 25 degrés vers le haut ou le bas; ne jamais embrayer un arbre
de transmission lorsqu'il se trouve à un angle dépassant 25 degrés
vers le haut ou le bas. L'arbre de transmission peut se casser et
projeter des débris susceptibles de causer de graves blessures
corporelles ou la mort.
Consulter la Figure 1-7 :
1.
Faire démarrer le tracteur et lever la tondeuse de finition
juste assez pour retirer les blocs de maintien.
2.
Retourner au tracteur et engager ensuite lentement le
levier de commande hydraulique à trois points pour
soulever et abaisser la tondeuse à gazon tout en
s'assurant que le jeu de la barre de traction est suffisant.
Déplacer la barre de traction vers l'avant, de côté ou la
retirer au besoin.
3.
Lever et abaisser l'outil pour trouver la longueur
maximale de l'arbre de transmission étendu. S'assurer
que la longueur hors tout de l'arbre de transmission ne
dépasse pas la longueur maximale enregistrée à
l'étape 3 à la rubrique « Vérification de la longueur
maximale autorisée » sur cette page.
4.
Au besoin, régler la hauteur du dispositif de levage à trois
points du tracteur afin d'assurer que l'arbre de
transmission ne dépasse pas la longueur maximale
permise.
NIVEAU DE
L'ARBRE DE
TRANSMISSION
24872
13
