Section 5 : Entretien et lubrification
Ne pas remplir excessivement
VISSER COMPLÈTEMENT LA JAUGE, PUIS LA DÉVISSER POUR VÉRIFIER
LE NIVEAU. LA BOÎTE DE TRANSMISSION EST PLEINE LORSQUE L'HUILE
ATTEINT LA MARQUE RAINURÉE. AJOUTER DE L'HUILE SI LE NIVEAU
N'ATTEINT PAS OU ATTEINT À PEINE LA JAUGE.
REMARQUE : Utiliser une pompe segmentée ou à siphon
pour vidanger l'huile des boîtes de transmission de l'huile en
l'absence d'un bouchon de vidange d'huile.
Ne pas remplir excessivement
MÉTHODE 1 :
VISSER COMPLÈTEMENT LA JAUGE, PUIS LA DÉVISSER POUR
VÉRIFIER LE NIVEAU. LE NIVEAU D'HUILE DEVRAIT SE SITUER
ENTRE LES DEUX MARQUES SUR LA JAUGE. SI LE NIVEAU EST
SOUS LA MARQUE INFÉRIEURE, AJOUTER DE L'HUILE.
REMARQUE : Utiliser une pompe segmentée ou à siphon
pour vidanger l'huile des boîtes de transmission de l'huile en
l'absence d'un bouchon de vidange d'huile.
31 mars 2017
Table des matières
26575
30215
MÉTHODE 2 :
L'HUILE DEVRAIT SE SITUER AU NIVEAU DU BAS
DU TROU. AJOUTER DE L'HUILE PAR LE TROU DE
LA JAUGE JUSQU'À CE QU'ELLE EN RESSORTE.

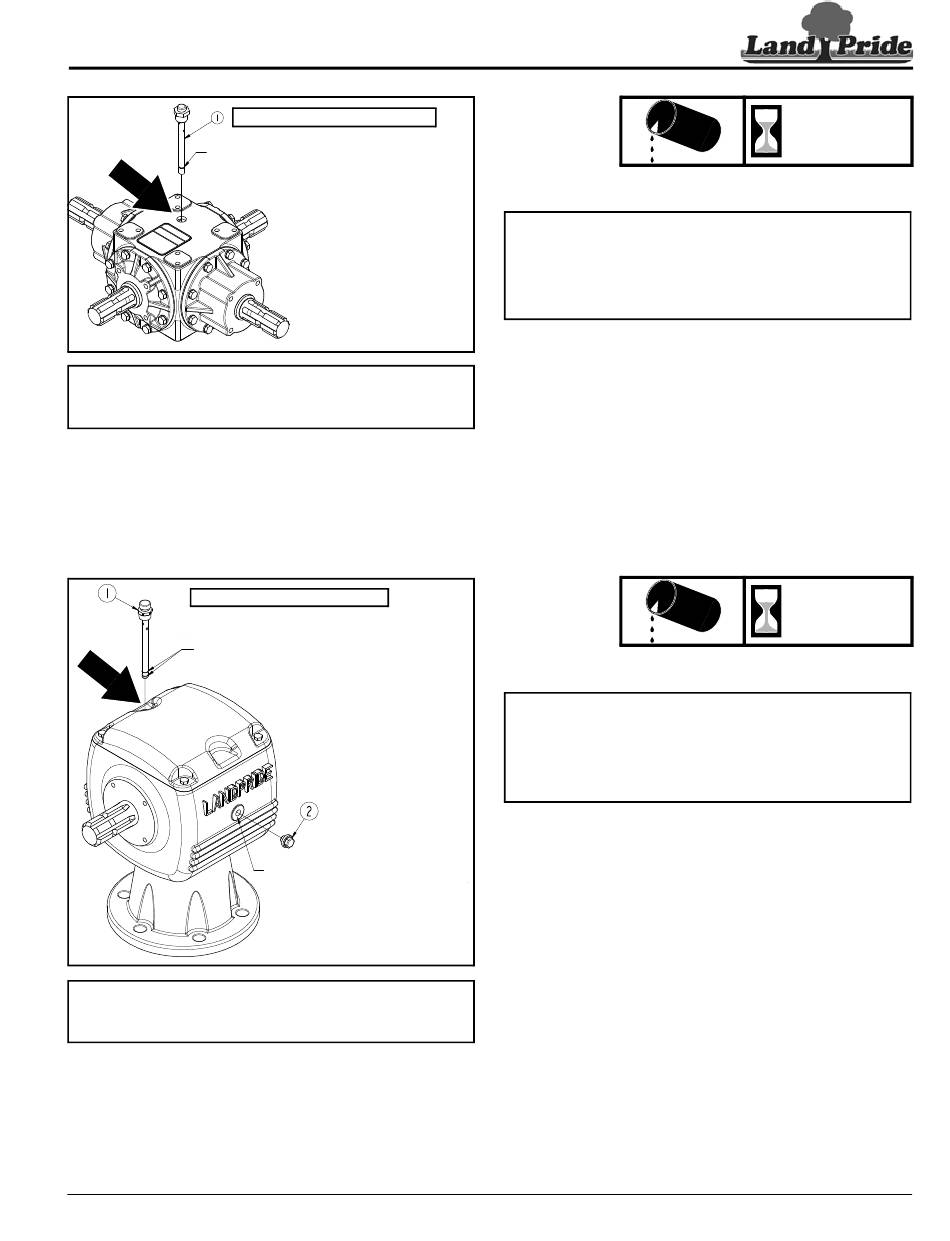

Boîte de transmission à quatre positions
IMPORTANT : Ne pas remplir d'un volume d'huile
excessif ! L'unité doit être de niveau pour vérifier l'huile. L'huile
prend de l'expansion une fois chaude; par conséquent,
toujours vérifier le niveau d'huile à froid. Apporter la boîte de
transmission chez un concessionnaire Land Pride en cas de
réparation nécessaire.
Dévisser le bouchon supérieur pour retirer la jauge (n
Essuyer l'huile de la jauge et revisser celle-ci sans la serrer.
Dévisser la jauge et vérifier le niveau d'huile sur celle-ci. Si l'huile
se trouve proche de la partie inférieure de la jauge ou au-
dessous de la jauge, ajouter le lubrifiant pour engrenages
recommandé dans l'orifice du bouchon supérieur jusqu'à ce que
l'huile atteigne la marque supérieure sur la jauge. Réinstaller le
bouchon supérieur avec la jauge et serrer.
Type de lubrification : Lubrifiant pour engrenages EP 80-90W
Quantité = remplir jusqu'à ce que l'huile atteigne la marque
supérieure sur la jauge.
Boîte de transmission du plateau de coupe
de la tondeuse
IMPORTANT : Ne pas remplir d'un volume d'huile
excessif ! L'unité doit être de niveau pour vérifier l'huile. L'huile
prend de l'expansion une fois chaude; par conséquent,
toujours vérifier le niveau d'huile à froid. Apporter la boîte de
transmission chez un concessionnaire Land Pride en cas de
réparation nécessaire.
Méthode 1 : Dévisser le bouchon supérieur pour retirer la jauge
o
(n 1). Essuyer l'huile de la jauge et revisser celle-ci sans la
serrer. Dévisser la jauge et vérifier le niveau d'huile sur celle-ci.
Si le niveau d'huile est égal ou inférieur à la marque de niveau
bas, ajouter le lubrifiant pour engrenages recommandé dans
l'orifice du bouchon supérieur jusqu'à ce que l'huile atteigne la
marque supérieure sur la jauge. Réinstaller le bouchon supérieur
avec la jauge et serrer.
Méthode 2 : Enlever le bouchon de remplissage d'huile latéral
o
(n 2). Si le niveau d'huile se trouve en-dessous du fond du trou
du bouchon, ajouter le lubrifiant pour engrenages recommandé
dans le trou supérieur de la jauge jusqu'à ce que l'huile s'écoule
du trou du bouchon latéral. Réinstaller et serrer le bouchon de
remplissage d'huile latéral (n
o
libre (n 1).
Type de lubrification : Lubrifiant d'engrenage 80-90W EP
Quantité = remplir jusqu'à ce que l'huile atteigne la marque
supérieure sur la jauge ou commence à s'écouler du trou du
bouchon latéral à l'intérieur de la boîte de transmission.
