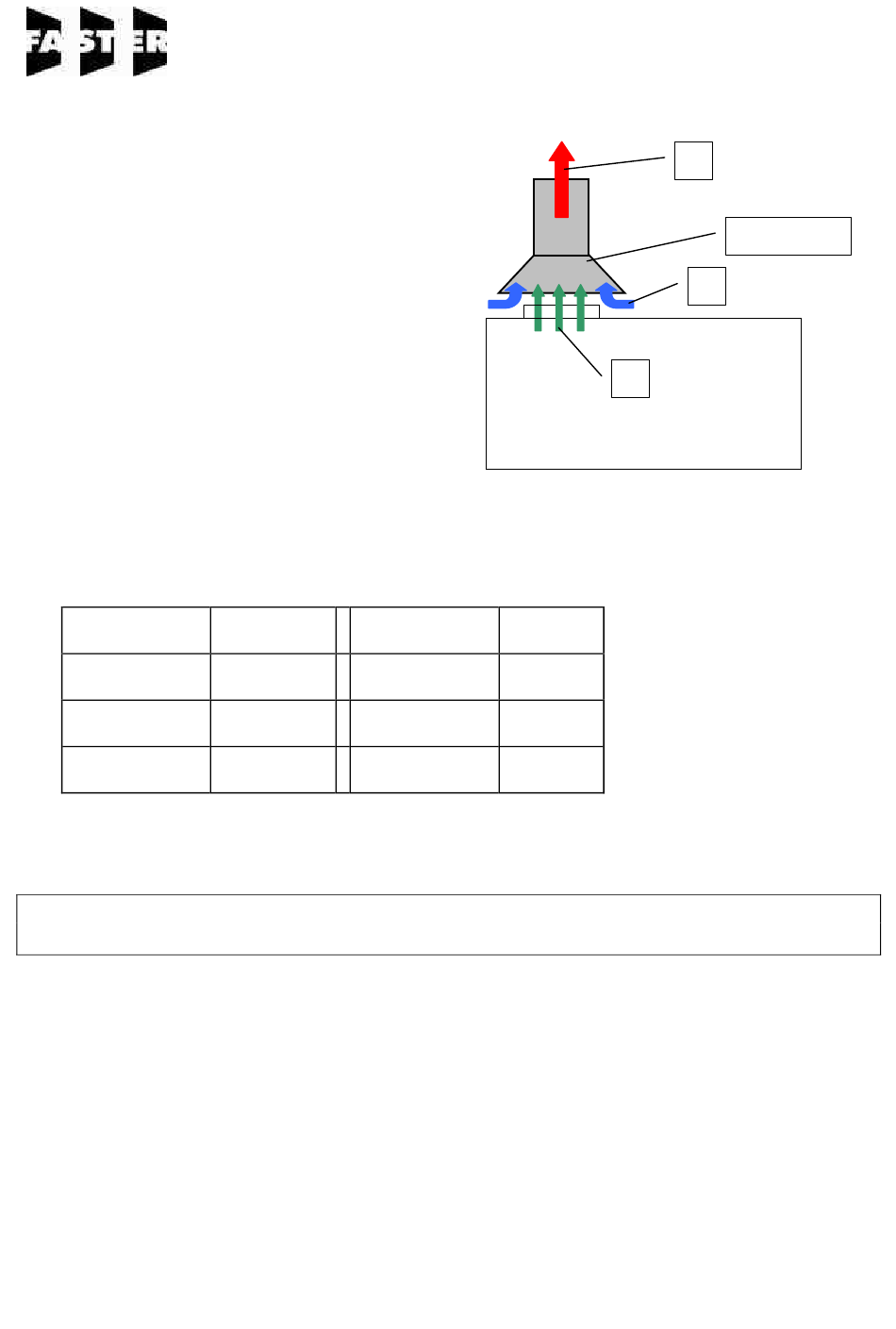

Exemple de raccordement indirect
LEGENDE:
1. Air extrait du PSM.
2. Air de l' environnement.
3. L'air extrait du PSM et du laboratoire sont pris en
charge par un ventilateur d'extraction qui peut-être
commandé par un contact sec reliè à la carte
électronique du PSM (il est ainsi piloté par le PSM
en marche) - voir schéma électrique.
Pour la connection du robinet de gaz ou de fluide, prendre connaissance du châpitre 2C.
Dégagement calorique des PSM SafeFAST Elite, si l'air n'est pas rejeté à l'extérieur, suivant le tableau :
SafeFAST Elite
209-S
SafeFAST Elite
212-S
SafeFAST Elite
215-S
SafeFAST Elite
218-S
Ce dégagement calorique doit être ajouté au dégagement calorique des autres appareils situés dans la
pièce.
ATTENTION: l'installation doit être réalisée par un TECHNICIEN autorisé par Faster ou par un
distributeur Officiel.
00212FR – Rev. 04 – 05/2011
SafeFAST Elite
400 kcal/h
209-D
SafeFAST Elite
450 kcal/h
212-D
SafeFAST Elite
500 kcal/h
215-D
SafeFAST Elite
520 kcal/h
218-D
Poste de sécurité
410 kcal/h
460 kcal/h
520 kcal/h
540 kcal/h
