1.2.2 Autres remarques importantes

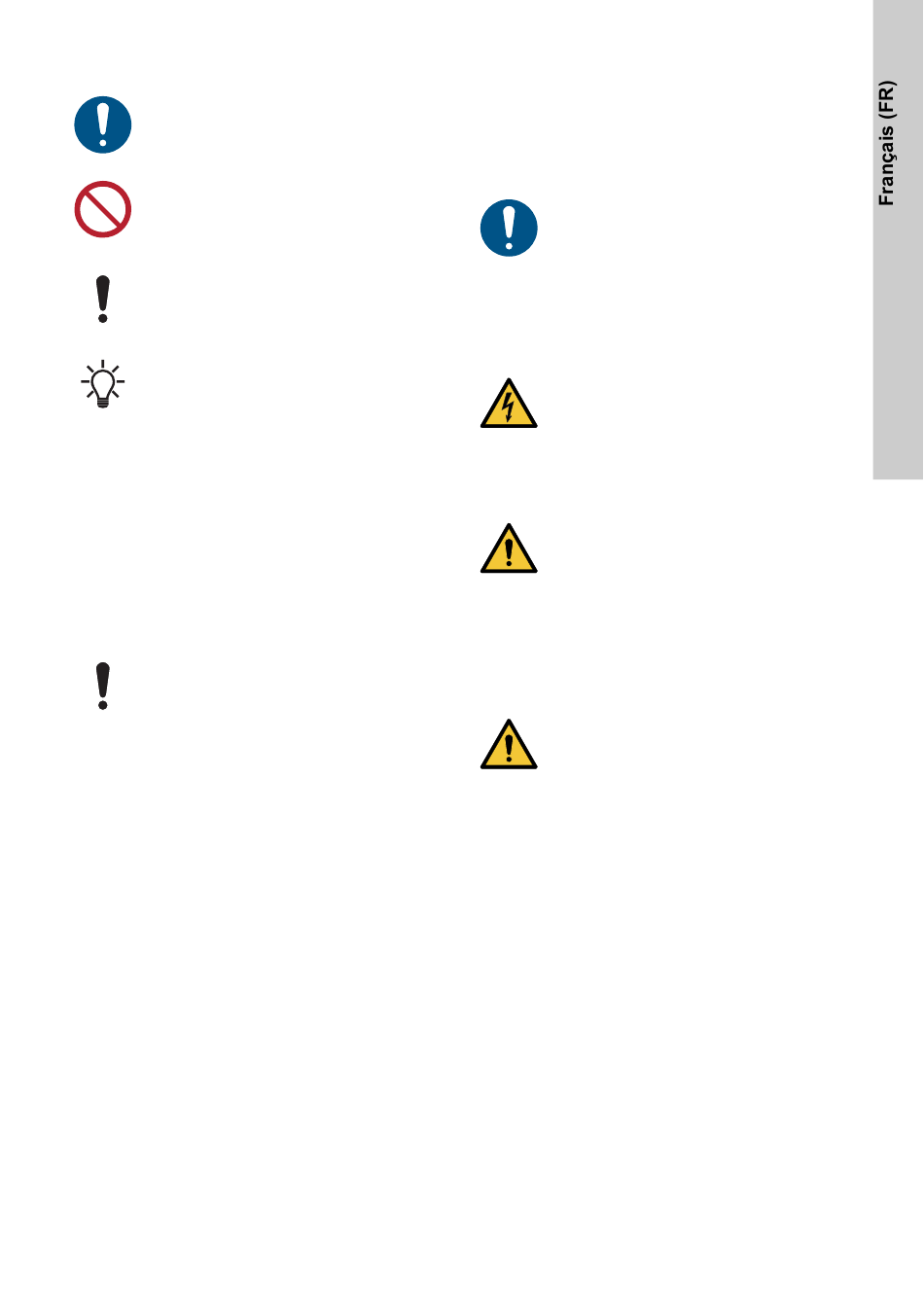

Un cercle bleu ou gris autour d'un picto-
gramme blanc indique qu'il faut agir.
Un cercle rouge ou gris avec une barre
diagonale, autour d'un pictogramme noir
éventuel, indique qu'une action est inter-
dite ou doit être interrompue.
Si ces consignes de sécurité ne sont pas
respectées, cela peut entraîner un dys-
fonctionnement ou endommager le maté-
riel.
Conseils et astuces pour faciliter les opé-
rations.
2. Réception du produit
La pompe est fournie dans son emballage d'usine et
ne doit être déballée qu'au moment de l'installation.
S'assurer que la pompe ne peut ni rouler ni basculer.
Si la pompe ne va pas être installée immé-
diatement, l'extrémité libre du câble d'ali-
mentation ou des câbles capteur doit être
protégée contre l'humidité qui peut éven-
tuellement pénétrer dans le bobinage du
moteur. Cette opération doit être réalisée
dès réception de la pompe.
Il est possible de protéger le matériel à
l'aide d'un protège-câble ou en envelop-
pant l'extrémité libre du câble dans du
plastique recouvert de ruban adhésif résis-
tant à l'eau.
Si l'installation de la pompe est configurée
côté refoulement, positionner la pompe et
le couvercle de la colonne de sorte que
l'entrée de câble soit à 180 ° du refoule-
ment.
3. Installation du produit
3.1 Consignes de sécurité et préparation
- L'installation de la pompe dans des
fosses doit être réalisée par des per-
sonnes qualifiées.
- Le travail à proximité ou dans les fosses
doit être effectué selon la réglementa-
tion locale.
- Pour des raisons de sécurité, toute
intervention à l'intérieur des fosses doit
être surveillée par une personne située
en dehors de la fosse.
DANGER
Choc électrique
Mort ou blessures graves
- Il doit être possible de verrouiller l'inter-
rupteur principal en position 0/Off. Type
et conditions spécifiés dans la norme
EN 60204-1, 5,3.2.
PRÉCAUTIONS
Danger d'écrasement
Accident corporel mineur ou modéré
- Porter vos vêtements de protection per-
sonnels lorsque vous intervenez sur le
produit.
PRÉCAUTIONS
Danger de substances toxiques
Accident corporel mineur ou modéré
- Les fosses pour pompes immergées de
relevage des eaux usées contiennent
des substances toxiques. Aussi, toute
personne travaillant sur ou à proximité
des pompes doit porter des vêtements
appropriés et des équipements de pro-
tection individuelle et doit respecter
strictement les règles d'hygiène en
vigueur.
La pompe fonctionne en étant complètement immer-
gée dans le liquide et n'exige aucune protection sup-
plémentaire.
En plus de la pompe, les éléments suivants sont
nécessaires :
•
Un dispositif de suspension pour sécuriser le
câble et réguler la hauteur des capteurs de
niveau.
•
Un dispositif de commande tel qu'un MP 204
•
KPL et KWM : Une colonne munie d'une bague
de siège et de brides anti-rotation intégrées sur
lesquelles la pompe est montée. La bague de
siège peut être fournie avec la pompe comme
accessoire. Pour plus de détails, contacter
Grundfos.
•
KPG : Une vanne avec bride de raccordement
qui correspond à la bride de refoulement de la
pompe KPG.
3
