2 Manuel de montage

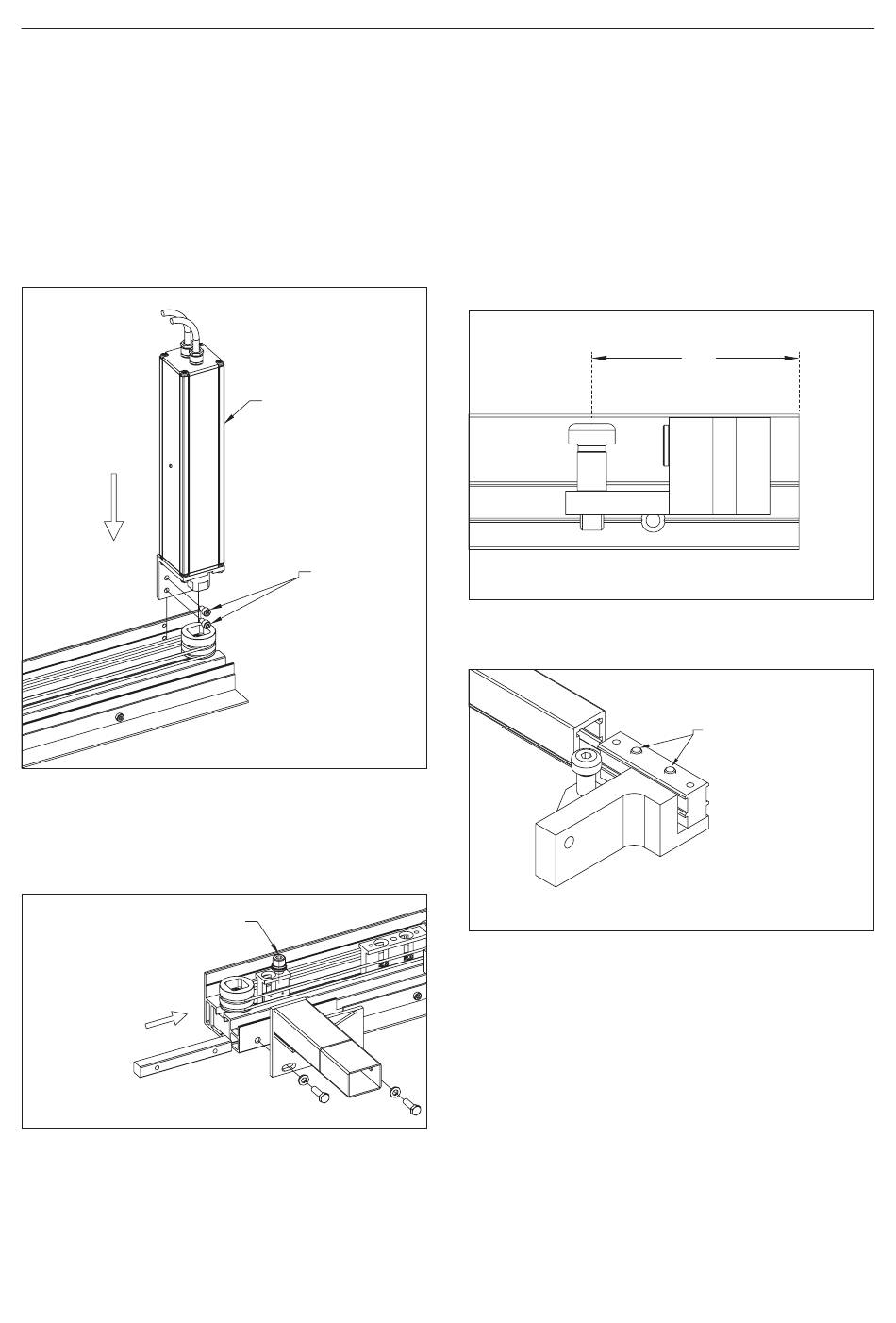

Prémontage du rail d'entraînement
Rail d'entraînement du haut
insérer le moteur avec son logement dans la
poulie de renvoi et serrer avec les
le rail d'entraînement en haut.
introduire le carré (14×14 mm) dans le rail
d'entraînement et fixer l'équerre de butée du
haut à l'aide des vis et des rondelles fournies.
Point de rotation supérieur
2.2
12
Vis s1
sur
Moteur
s1
2.1
Rail d'entraînement du bas
i nsérer l'équerre de butée du bas dans le rail
d'entraînement et la régler sur la cote du
point de rotation supérieur (71 mm par rap-
port à l'arête extérieure de la glissière).
Bloquer l'équerre de butée avec les vis.
71
2.3
Vis de blocage
2.4
