2 Instructions de montage
assemblage du cadre de montage
Ce chapitre se réfère à la variante MoveOn
avec cadre de montage.
Pour le montage de MoveOn sans cadre de
montage, veuillez poursuivre à partir du cha-
pitre «Prémontage du rail d'entraînement»,
page 12.

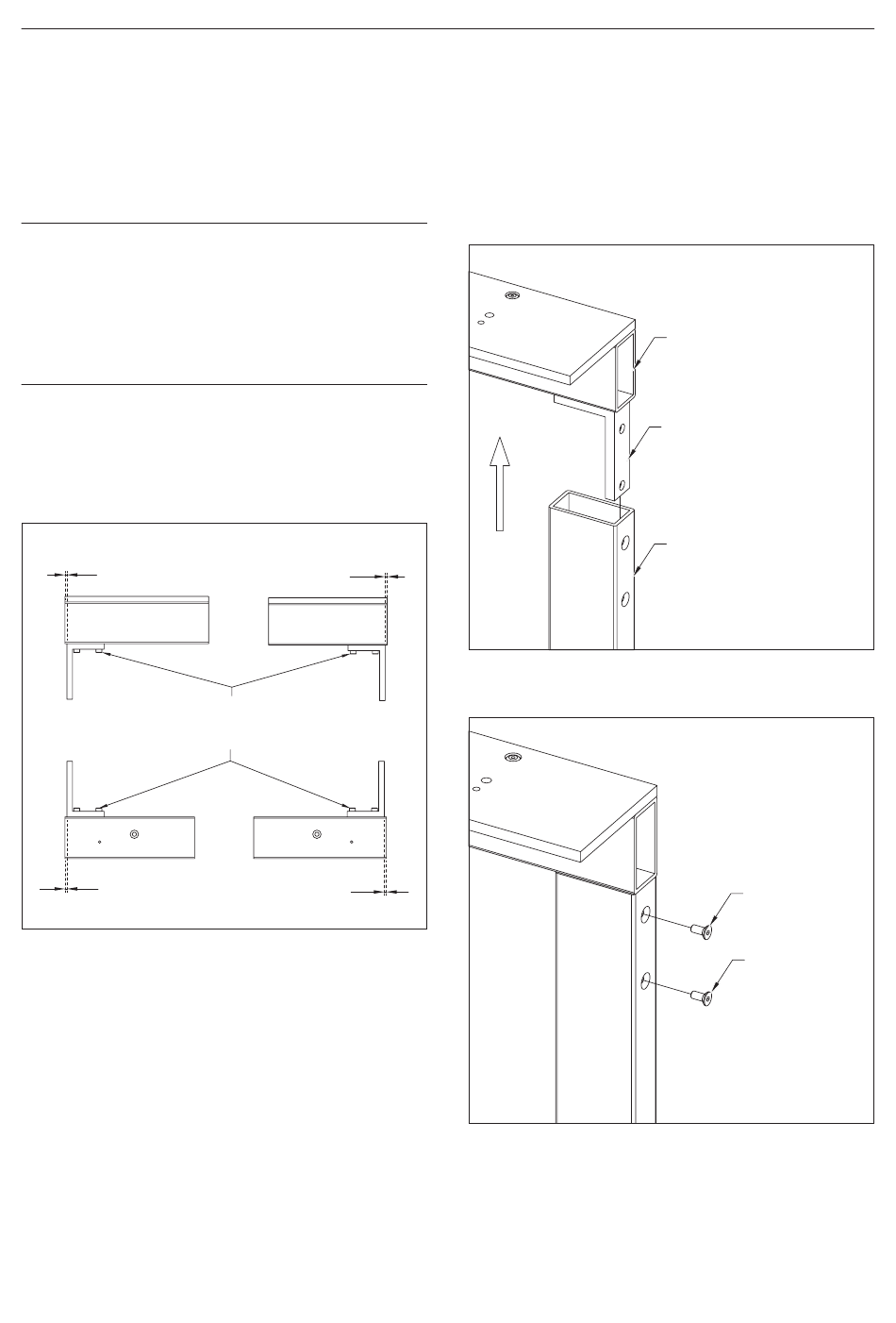

Visser la pièce d'angle aux profils horizontaux
supérieur et inférieur à l'aide de la Vis s3, De
La RonDELLE U1 et de l' éCRoU MU1.
3
S3+U1+MU1
3
Faire coulisser les profils de cadre verticaux
sur les pièces d'angle des profils horizontaux
supérieur et inférieur.
3
Fixer les profils de cadre avec les Vis s4.
3
2.M1
2 Manuel de montage
Profil horizontal
Pièce d'angle
Profil de cadre
vertical
2.M2
s4
s4
2.M3
11
