DEA SYSTEM STOPNET/V Notice D'emploi Et Avertissements page 23

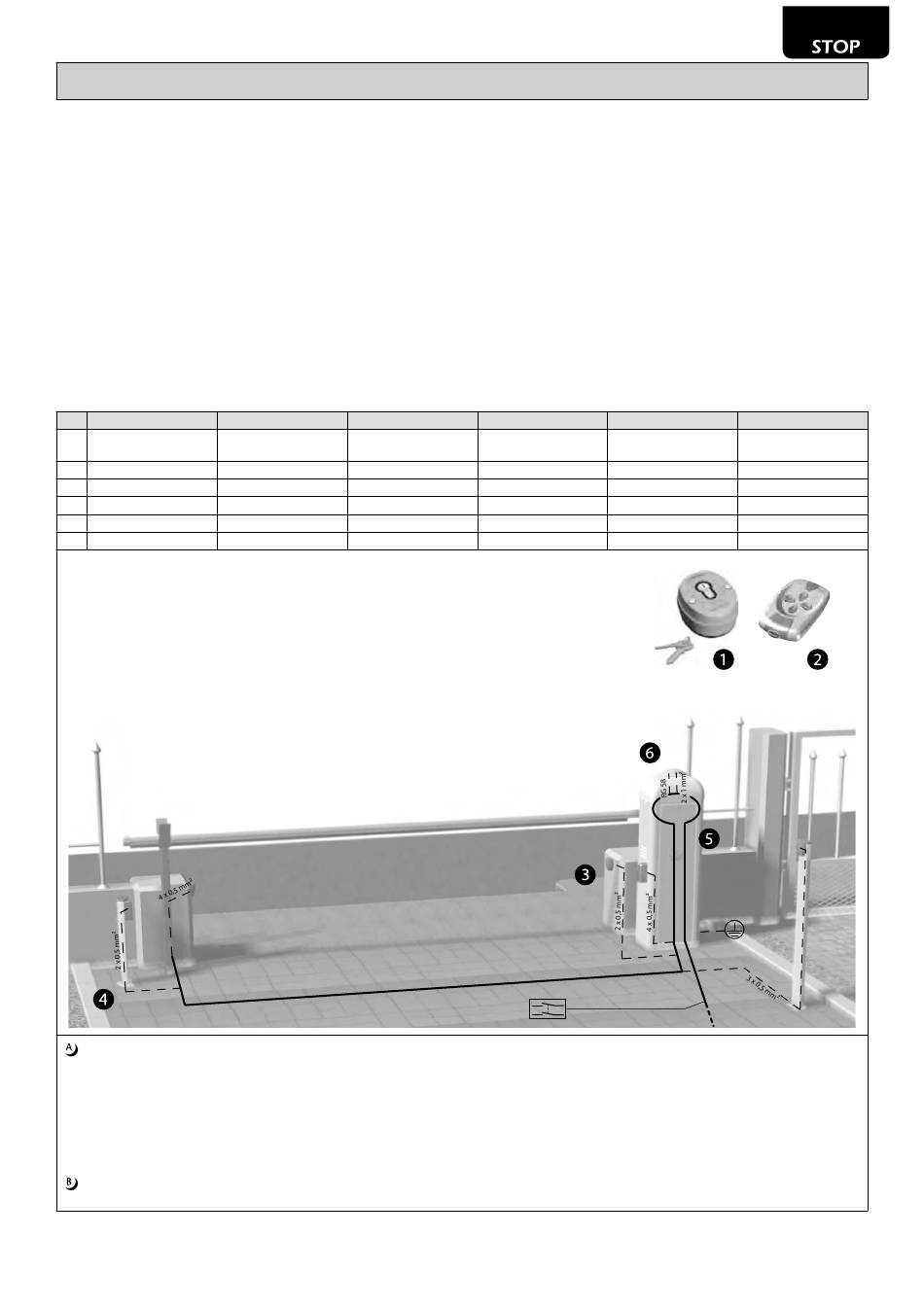

Esempio di installazion tipica - Example of typical installation - Exemple d'installation typique
Ejemplo de instalación típica - Exemplo de instalação típica - Przyład standardowego systemu automatyzacji
DEA System fornisce queste indicazioni che si possono ritenere valide per
un impianto tipo ma che non possono essere complete. Per ogni automati-
smo, infatti, l'installatore deve valutare attentamente le reali condizioni del
posto ed i requisiti dell'installazione in termini di prestazioni e di sicurezza;
sarà in base a queste considerazioni che redigerà l'analisi dei rischi e pro-
getterà nel dettaglio l'automatismo. - DEA System provides the following
instructions which are valid for a typical system but obviously not complete
for every system. For each automatism the installer must carefully evaluate
the real conditions existing at the site. The installation requisites in terms
of both performance and safety must be based upon such considerations,
which will also form the basis for the risk analysis and the detailed design
of the automatism. - DEA System fournit ces indications que vous pouvez
considérer comme valables pour une installation-type, même si elles ne peu-
vent pas être complètes. En effet, pour chaque automatisation, l'installateur
doit évaluer attentivement les conditions réelles du site et les pré-requis de
l'installation au point de vue performances et sécurité ; c'est sur la base
de ces considérations qu'il rédigera l'analyse des risques et qu'il concevra
l'automatisation d'une manière détaillée. - DEA System facilita estas indi-
caciones que pueden considerarse válidas para una instalación tipo pero
Pos. Descrizione
Selettore a chiave Anti lock-picking key
1
antiscasso KYO
2 Radiocomando
3 Fotocellule 104 Lux
4 Colonnina Pilly 60
5 STOP
6 Lampeggiante
Collegarsi alla rete 230 V ± 10% 50-60 Hz tramite un interruttore onnipolare o altro dispositivo che assicuri la onnipolare disinserzione della rete,
con una distanza di apertura dei contatti ≥ 3 mm - Make the 230V ± 10% 50-60 Hz mains connection using an omnipolar switch or any other
device that guarantees the omnipolar disconnection of the mains network with a contact opening distance of 3 mm - Connectez-vous au réseau 230
V ± 10% 50-60 Hz au moyen d'un interrupteur omnipolaire ou d'un autre dispositif qui assure le débranchement omnipolaire du réseau, avec un
écartement des contacts égal à 3 mm. - Efectuar la conexión a una línea eléctrica 230 V ± 10% 50-60 Hz a través de un interruptor omnipolar u otro
dispositivo que asegure la omnipolar desconexión de la línea, con 3 mm de distancia de abertura de los contactos. - Ligue na rede de 230 V. ± 10%
50-60 Hz mediante um interruptor omnipolar ou outro dispositivo que assegure que se desliga de maneira omnipolar da rede, com abertura dos
contactos de pelo menos 3 mm. de distância - Podłączyć się do sieci 230 V ± 10% 50-60 Hz poprzez przełącznik jednobiegunowy lub inne urządzenie
które zapewni brak zakłóceń w sieci, przy odległości między stykami ≥ 3 mm.
Collegare a terra tutte le masse metalliche - All metal parts must be grounded - Connectez toutes les masses métalliques à la terre - Conectar con la
tierra todas las masas metálicas - Realize ligação à terra de todas as massas metálicas - Uziemić wszystkie elementy metalowe.
Description Description
Sélecteur à clé anti-
switch KYO intrusion KYO
Remote-control Radiocommande
104 Lux photocells Photocellules 104 Lux
Pilly 60 column Colonnette Pilly 60
STOP STOP
Flashing light Clignotant
que no pueden considerarse completas. El instalador, en efecto, tiene que
evaluar atentamente para cada automatismo las reales condiciones del sitio
y los requisitos de la instalación por lo que se refiere a prestaciones y segu-
ridad; en función de estas consideraciones redactará el análisis de riesgos
y efectuará el proyecto detallado del automatismo. - DEA System fornece
estas indicações que podem ser consideradas válidas para o equipamento
padrão, mas que podem não ser completas. Para cada automatismo prati-
camente o técnico de instalação deverá avaliar com atenção as condições
reais do sítio e os requisitos da instalação em termos de performance e de
segurança; será em função destas considerações que realizará uma análise
dos riscos e projectará. - DEA System dostarcza wskazówek, do wykorzysta-
nia w typowej instalacji ale nie będą one nigdy kompletne. Dla każdego typu
automatyki, instalator musi sam oszacować realne warunki miejsca montażu
i wymogi instalacyjne mając na uwadze przepisy dotyczące bezpieczeństwa.
Na podstawie zebranych informacji będzie w stanie przeanalizować zagrożenia
mogące wystąpić i zaprojektować w szczegółach automatyzację.
Descripción Descrição
Selector a llave antisa- Interruptor de chave
botaje KYO burglar KYO
Radiocomando Comando via rádio
Fotocélulas 104 Lux Fotocélulas 104 Lux
Columna Pilly 60 Coluna Pilly 60
STOP
Lámpara dest. Intermitente
Alimentazione (230V) 3 x 1,5 mm²
Opis
Przełącznik kluczowy
wandaloodporny KYO
Nadajnik
Fotokomórki 104 Lux
Kolumienka Pilly 60
STOP STOP
Lampa Ostrzegawcza
121
