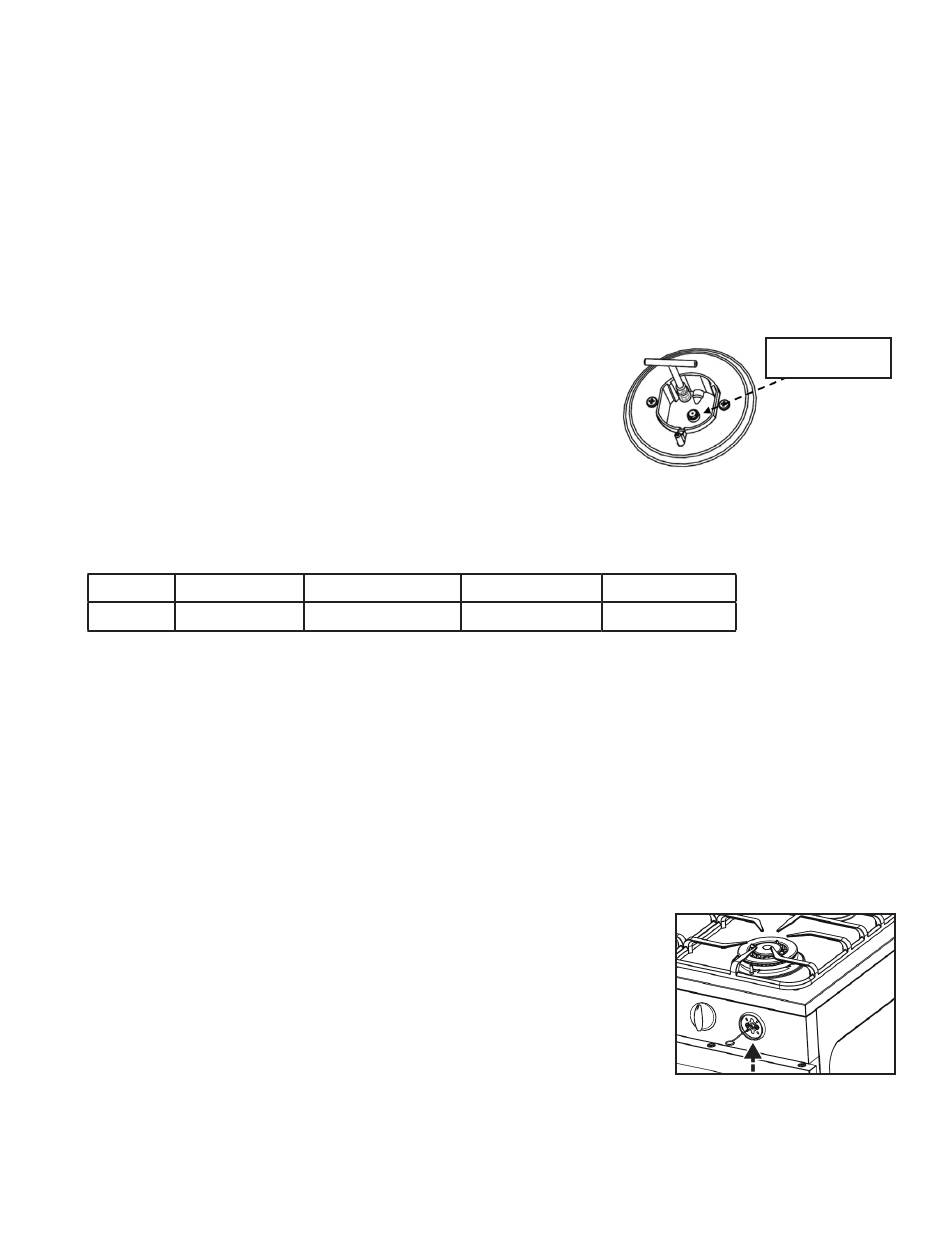

CONVERSION DU GPL AU GN (suite)
6. Replacez le bouchon sur le régulateur.
7. Vous allez ensuite enlever les grilles, brûleurs et capuchons de brûleur de la cuisinière
afin de pouvoir accéder aux orifices.
8. Vous allez avoir besoin d'une clé 7 mm pour enlever les orifices. Chaque orifice
peut être accédé facilement – l'orifice du plus grand brûleur est situé sur la paroi du
brûleur.
9. Vous aurez besoin d'une clé de 7 mm pour enlever les
orifices. Chaque orifice est facilement accessible – le
plus grand orifice de brûleur est situé sur le mur de
brûleur.
10. Enlevez tous les orifices de GPL : placez-les dans le
sac et conservez-les dans un endroit sûr.
Voir ci-dessous pour le calibre de l'orifice de chaque modèle
11. Installez les orifices de GN fournis tel qu'indiqué ci-dessous.
Plus petit
GN
0,80 mm
12. Une fois tous les orifices installés, remplacez tous les brûleurs et les capuchons de
brûleur, et allumez ensuite les brûleurs pour vérifier la hauteur de flamme minimum.
13. La hauteur de flamme minimum devrait être approx. ¼ po/0,65 cm. Il y a une petite
vis d'ajustement située sur la valve elle-même. Le couvercle et le front panneau de
commande frontal doivent être retirés pour accomplir cet ajustement.
14. Tournez la valve complètement dans le sens antihoraire. Procédez ensuite à
l'ajustement de la vis dans le sens antihoraire pour réduire la flamme, et dans le sens
horaire pour l'augmenter. La hauteur de flamme minimum devrait être approx. ¼
po/0,65 cm.
15. Remettez temporairement le couvercle, les brûleurs, les
capuchons de brûleur et les grilles, et revérifiez la flamme.
Une fois terminé, réassemblez le panneau de commande et
le couvercle.
16. L'orifice du four doit maintenant être remplacé.
17. Enlevez toutes les grilles et le plateau inférieur en
soulevant la partie postérieure en premier pour libérer la
section frontale et retirer le plateau.
Moyen x 2
Plus grand
1,35 mm
1,50 mm
ORIFICE DU BRÛLEUR
Emplacement
des orifices
Four
1,90 mm
RÉGLAGE DE LA HAUTEUR
DE LA FLAMME
Le dispositive d'ajustement est à
l'intérieur de la tige de valve
Adjustment location is
inside the valve stem
