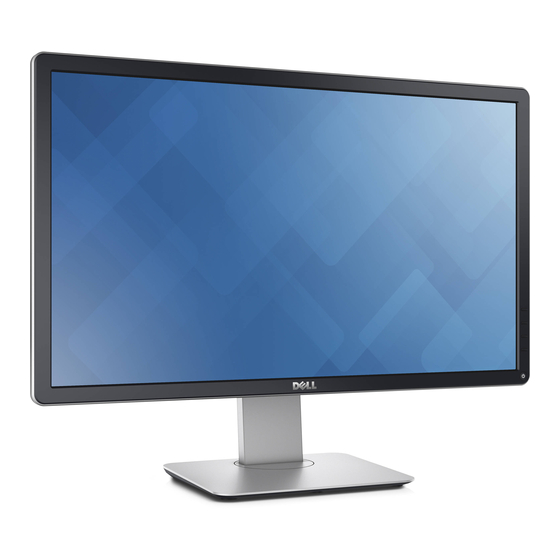

Moniteur Dell P2416D
Guide d'utilisation
Modèle : P2416D
Modèle réglementaire : P2416Db

Publicité

Table des Matières
loading

Sommaire des Matières pour Dell P2416D

  • Page 1 Moniteur Dell P2416D Guide d’utilisation Modèle : P2416D Modèle réglementaire : P2416Db...
  • Page 2: Remarques, Avertissements Et Mises En Garde

    ____________________ Copyright © 2015 Dell Inc. Tous droits réservés. Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales ou des marques commerciales déposées de Microsoft Corporation aux états-Unis et/ou dans d'autres pays;...
  • Page 3: Table Des Matières

    Table des matières À propos de votre moniteur ....5 Contenu de l’emballage ......5 Caractéristiques du produit .
  • Page 4 ....54 Contacter Dell ........54 Installation de votre moniteur .
  • Page 5: À Propos De Votre Moniteur

    Contenu de l’emballage Votre moniteur est livré avec les éléments indiqués ci-dessous. Assurez-vous que tous les éléments sont présents et Contacter Dell si quoi que ce soit manque. REMARQUE : Certains éléments sont en option et peuvent ne pas être expédiés avec votre moniteur.
  • Page 6 Câble d’alimentation (Différent selon les pays) Câble DP Câble USB 2.0 montant (active les ports USB du moniteur) • Support des Pilotes et Documentation • Guide d’installation rapide • Informations relatives à la sécurité et à la réglementation À propos de votre moniteur...
  • Page 7: Caractéristiques Du Produit

    Caractéristiques du produit L’écran panneau plat Dell P2416D a une matrice active, un transistor en couche mince (TFT), un affichage à cristaux liquides (ACL) et rétroéclairage à DÉL. Les principales caractéristiques du moniteur sont les suivantes : • Affichage sur une zone visible de 60,33 cm (23,75 pouces) (mesurée en diagonale).
  • Page 8: Identification Des Pièces Et Contrôles

    Identification des pièces et contrôles Vue de face Commandes en face avant Étiquette Description Touches de fonction (pour plus d’informations, voir Utilisation du moniteur) Bouton d’alimentation (avec diode témoin) À propos de votre moniteur...
  • Page 9: Vue Arrière

    (cadenas de sécurité non inclus). Étiquette à code-barres Référez-vous à cette étiquette si vous devez avec numéro de série contacter Dell pour un support technique. Support de montage de la Pour fixer la Soundbar Dell optionnelle. Soundbar Dell Orifice de rangement des Permet de ranger les câbles en les plaçant dans...
  • Page 10: Vue Latérale

    Vue Latérale Vue de dessous Vue de dessous sans le socle du moniteur Étiquette Description Utilisez Connecteur du cordon Branchez le câble d’alimentation. d'alimentation CA Connecteur d’entrée Connectez votre ordinateur avec un câble DP. DisplayPort Connecteur de port Connectez votre ordinateur avec un câble HDMI. HDMI Connecteur VGA Connectez votre ordinateur avec un câble VGA.
  • Page 11: Spécifications Du Moniteur

    Verrouillez le pied au moniteur en utilisant une vis verrouillage puait M3 x 6 mm (la vis n'est pas fournie). Spécifications du moniteur Spécifications de l’écran plat Modèle P2416D Type d’écran Matrice active - LCD TFT Type de dalle Type commutation en plan Image visible...
  • Page 12: Spécifications De La Résolution

    Spécifications de la résolution Modèle P2416D Plage de balayage horizontal 29 kHz à 113 kHz (automatique) Plage de balayage vertical 49 Hz à 86 Hz (automatique) Résolution maximale préréglée (VGA) 2048 x 1152 à 60 Hz Résolution maximale préréglée 2560 x 1440 à 60 Hz (HDMI/DP) Modes vidéo pris en charge...
  • Page 13 VESA, 1920 x 1200 74,6 59,9 193,3 VESA, 2048 x 1152 71,6 59,9 197,0 Modes d’affichage HDMI/DP Mode Fréquence Fréquence Horloge Polarité de d’affichage horizontale (kHz) verticale (Hz) pixel (MHz) synchronisation (Horizontale/ Verticale) VESA, 720 x 400 31,5 70,1 28,3 VESA, 640 x 480 31,5 60,0...
  • Page 14: Spécifications Électriques

    Spécifications électriques Modèle P2416D Signaux d’entrée vidéo • Analogique RVB, 0,7 Volts +/- 5%, polarité positive à 75 ohms d’impédance d’entrée • HDMI 1.4*, 600 mV pour chaque ligne différentielle, impédance d’entrée de 100 ohms par paire différentielle • DisplayPort 1.2**, 600 mV pour chaque ligne différentielle, impédance d'entrée 100 ohm par...
  • Page 15: Caractéristiques Environnementales

    Poids de l’ensemble base 2,00 kg (4,40 lb) Brillant du cadre avant Cadre noir - 5%-8% unité de brillant Caractéristiques environnementales Modèle P2416D Température En fonctionnement 0°C à 40°C (32°F à 104°F) À l’arrêt • Entreposage : -20°C à 60°C (-4°F à 140°F) •...
  • Page 16: Modes De Gestion D'énergie

    À l’arrêt 12.192 m (40.000 pieds) (maximum) Dissipation Thermique • 187,67 BTU/heure (maximum) • 119,43 BTU/heure (standard) Modes de gestion d’énergie Si vous avez une carte graphique compatible DPM™ VESA ou un logiciel installé sur votre PC, le moniteur peut automatiquement réduire sa consommation électrique lorsqu’il n’est pas utilisé.
  • Page 17: Assignations Des Broches

    Assignations des broches Connecteur VGA Numéro Côté 15 broches du câble de broche de signal connecté Vidéo-Rouge Vidéo-Vert Vidéo-Bleu MASSE Test-Auto MASSE-R MASSE-G MASSE-B Ordinateur 5 V/3,3 V MASSE-sync MASSE Données DDC Sync H. Sync V. Horloge DDC À propos de votre moniteur...
  • Page 18 Connecteur DisplayPort Numéro Côté 20 broches du câble de broche de signal connecté ML0(p) MASSE ML0(n) ML1(p) MASSE ML1(n) ML2(p) MASSE ML2(n) ML3(p) MASSE ML3(n) MASSE MASSE AUX(p) MASSE AUX(n) MASSE PWR Retour +3,3 V DP_PWR À propos de votre moniteur...
  • Page 19 Connecteur HDMI Numéro Côté 19 broches du câble de broche de signal connecté TMDS DONNÉES 2+ TMDS DONNÉES 2 BLINDAGE TMDS DONNÉES 2- TMDS DONNÉES 1+ TMDS DONNÉES 1 BLINDAGE TMDS DONNÉES 1- TMDS DONNÉES 0+ TMDS DONNÉES 0 BLINDAGE TMDS DONNÉES 0- TMDS HORLOGE+ TMDS HORLOGE BLINDAGE...
  • Page 20: Capacité Plug And Play

    Capacité Plug and Play Vous pouvez installer ce moniteur avec n’importe système compatible Plug and Play. Ce moniteur fournit automatiquement à l’ordinateur ses données d’identification d’affichage étendues (Extended Display Identification Data : EDID) en utilisant les protocoles DDC (Display Data Channel) de manière à ce que le système puisse effectuer automatiquement la configuration et optimiser les paramètres du moniteur.
  • Page 21: Connecteur Usb En Aval

    état fixe, ce qui est difficilement visible et n’affecte pas la qualité de l’affichage ni son utilisabilité. Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l’adresse : http://www.dell.com/support/monitors.
  • Page 22: Lignes Directrices Relatives À La Maintenance

    Lignes directrices relatives à la maintenance Nettoyer votre moniteur AVERTISSEMENT : Lisez et suivez les Consignes de sécurité avant de nettoyer le moniteur. MISE EN GARDE : Avant de nettoyer le moniteur, débranchez son câble d'alimentation de la prise murale. Pour les meilleures pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur : •...
  • Page 23: Installer Votre Moniteur

    Installer votre moniteur Connecter la base REMARQUE : La base est détachée lorsque l'écran est livré depuis l'usine. REMARQUE : Ceci est valable pour un moniteur avec un stand. Lorsque stand autre est acheté, s’il vous plaît vous référer au guide d’installation correspondant stand pour mettre en place des instructions.
  • Page 24: Connecter Votre Moniteur

    Connecter votre moniteur MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. REMARQUE : Ne pas utiliser tous les câbles sur le même ordinateur. Pour connecter votre moniteur sur l’ordinateur : Éteignez votre ordinateur et débranchez son câble d’alimentation.
  • Page 25: Brancher Le Câble Hdmi (Option)

    Brancher le câble HDMI (option) AVERTISSEMENT : Les graphiques sont utilisés à des seules fins d'illustration. L’aspect peut varier sur l’ordinateur. Brancher le câble USB Après avoir terminé le branchement du câble DP/VGA/HDMI, suivez la procédure ci- dessous pour brancher le câble USB sur l’ordinateur et terminer la configuration du moniteur : Connectez le port USB montant (câble fourni) au port USB approprié...
  • Page 26: Organiser Vos Câbles

    Organiser vos câbles Après avoir branché tous les câbles nécessaires sur votre écran et votre ordinateur, (voir Connecter votre moniteur pour réaliser le raccordement des câbles), utilisez la rainure de gestion des câbles pour aménager soigneusement tous les câbles comme illustré ci-dessus.
  • Page 27: Enlever La Base Du Moniteur

    Enlever la base du moniteur REMARQUE : Pour éviter les rayures sur l'écran LCD en enlevant la base, assurez- vous que le moniteur est placé sur une surface nette. REMARQUE : Ceci est valable pour un moniteur avec un stand. Lorsque stand autre est acheté, s’il vous plaît vous référer au guide d’installation correspondant stand pour mettre en place des instructions.
  • Page 28: Montage Mural (Option)

    Montage mural (option) (Dimensions de vis : M4 x 10 mm). Se reporter à la notice d’emploi accompagnant le kit de montage mural compatible VESA. Poser le panneau du moniteur sur un chiffon doux ou un coussin sur une table à la fois bien plate et stable.
  • Page 29: Utilisation Du Moniteur

    Utilisation du moniteur Allumer le moniteur Appuyez le bouton pour allumer le moniteur. Utiliser le Panneau Frontal Utilisez les boutons sur le panneau frontal du moniteur pour régler les caractéristiques de l'image affichée. Quand vous utilisez ces boutons pour régler les commandes, un OSD affiche les valeurs numériques des caractéristiques que vous modifiez.
  • Page 30: Boutons Sur Le Panneau Frontal

    Utiliser ce bouton pour accéder directement au menu Source entrée. Touche de raccourci/ Source entrée Utiliser le bouton MENU pour activer l’affichage à l’écran (OSD) et sélectionner le menu OSD. Voir Accès au système menus. Menu Utiliser ce bouton pour revenir au menu principal ou au menu OSD principal.
  • Page 31: Utilisation Du Menu D'affichage À L'écran (Osd)

    Utilisez le bouton OK pour confirmer votre sélection. Utilisez le bouton Retour pour retourner au menu précédent. Retour Utilisation du menu d’affichage à l’écran (OSD) Accès au système des menus REMARQUE : Si l’on accède à un autre menu ou quitte le menu OSD après avoir modifié...
  • Page 32 Menu principal pour entrée numérique (HDMI) Menu principal pour entrée numérique (DP) REMARQUE : Le Réglage auto est disponible uniquement en cas d’utilisation du connecteur analogique (VGA). Appuyer sur les boutons pour accéder aux différentes options de configuration. En se déplaçant d’une icône à l’autre, le nom de l’option est affiché en surbrillance.
  • Page 33 Appuyer sur pour accéder à la barre de réglage puis utiliser les boutons , en fonction des indicateurs sur le menu, pour effectuer des modifications. Sélectionner l’option pour revenir au menu principal. Icône Menu et Description sous-menus Luminosité/ Utiliser ce menu pour activer la fonction de réglage de Luminosité/ Contraste.
  • Page 34 Réglage auto Bien que le moniteur soit reconnu par l’ordinateur au démarrage, la fonction de Ajustement Auto optimise les paramètres d’affichage en fonction de la configuration d’installation propre à chaque utilisateur. Le Ajustement Auto permet au moniteur de s’adapter automatiquement au signal vidéo entrant. Après avoir utilisé la fonction Ajustement Auto, le réglage du moniteur peut être retouché...
  • Page 35 Couleur Utiliser Couleur pour ajuster le mode de paramétrage des couleurs. Format entrée Permet de changer le mode d’entrée vidéo : couleurs RGB : Sélectionnez cette option si votre moniteur est connecté à un ordinateur (ou lecteur de DVD) avec le câble DP, HDMI ou VGA. YPbPr : Sélectionnez cette option si votre moniteur est connecté...
  • Page 36 Modes de Quand vous sélectionnez Modes de préréglage, vous pouvez choisir Standard, Multimédia, Film, Jeux, Papier, Chaud, Froid ou Couleur préréglage Perso dans la liste. • Standard : Permet d’obtenir les réglages par défaut du moniteur. Il s’agit du mode de préréglage par défaut. •...
  • Page 37 Saturation Cette fonction permet de régler la saturation des couleurs pour les images vidéo. Utilisez pour ajuster la saturation de « 0 » à « 100 ». Appuyer sur pour renforcer l’aspect monochrome de l’image vidéo. Appuyer sur pour renforcer l’aspect coloré de l’image vidéo. REMARQUE : L’ajustement de la Saturation n’est disponible que lorsque vous sélectionnez un mode de préréglage Film ou Jeux.
  • Page 38 Horloge pixel Les réglages de Phase et d’Horloge pixel permettent de régler le moniteur à la convenance de l’utilisateur. Utiliser pour obtenir la meilleure qualité d’image possible. Phase Si des résultats satisfaisants ne sont pas obtenus par le réglage de Phase, utiliser le réglage d’Horloge pixel (grossier) puis de nouveau le réglage de Phase (fin).
  • Page 39 Menu Sélectionner cette option pour régler les paramètres de l’OSD, comme la langue affichée, la durée pendant laquelle le menu reste affiché à l’écran, etc. Langue Langue option permet de choisir une des huit langues disponibles (Anglais, Espagnol, Français, Allemand, Portugais brésilien, Russe, Chinois simplifié...
  • Page 40 Personnaliser Les utilisateurs peuvent choisir une fonction parmi Modes de préréglage, Luminosité/Contraste, Réglage auto, Source entrée, Proportions ou Rotation et la définir comme touche de raccourci. Divers Sélectionnez cette option pour régler les paramètres de l’OSD, comme DDC/CI, Conditionnement LCD, etc. Utilisation du moniteur...
  • Page 41 DDC/CI La fonction DDC/CI (Canal de données d’affichage / Interface de commande) permet de contrôler les paramètres réglables (luminosité, équilibre des couleurs, etc.) via le logiciel d’un ordinateur. Cette fonction peut être désactivée en sélectionnant « Désactivé ». Cette fonction est destinée aux utilisateurs les plus expérimentés et à optimiser les performances du moniteur.
  • Page 42: Messages D'avertissement Osd

    Messages d’avertissement OSD Lorsque la fonction Contraste dynamique est activée (dans ces modes de préréglage : Jeux ou Film), le réglage manuel de la luminosité est désactivé. L'un des messages d'avertissement suivants peut apparaître à l'écran indiquant que le moniteur est hors des limites de synchronisation : Cela signifie que l’écran ne peut pas se synchroniser avec le signal reçu depuis l’ordinateur.
  • Page 43 Vous verrez le message suivant avant que la fonction DDC/CI ne soit désactivée. Lorsque le moniteur entre en mode d’Economie d’énergie, le message suivant s’affiche : Activez l’ordinateur et réveillez le moniteur pour obtenir l’accès à l’OSD. Si vous appuyez sur un des boutons autre que le bouton d’alimentation, le message suivant apparaît selon l’entrée choisie : Si l'entrée VGA, HDMI ou DP est sélectionnée et si le câble correspondant n'est pas connecté, une boîte de dialogue flottante comme illustrée ci-dessous apparaît.
  • Page 44: Réglage De La Résolution Maximale

    Allez sur http://www.dell.com/support, saisissez votre tag de service et téléchargez le dernier pilote pour votre carte graphique. Si vous utilisez un ordinateur d’une marque autre que Dell (portable ou de bureau) : • Allez sur le site de support de votre ordinateur et téléchargez les derniers pilotes graphiques.
  • Page 45: A L'aide De L'inclinaison, Du Pivotement Et Du Déploiement Vertical

    A l'aide de l'inclinaison, du pivotement et du déploiement vertical REMARQUE : Ceci est valable pour un moniteur avec un stand. Après achat du support autre, veuillez consulter le guide d’installation du support respectif pour les instructions d’installation. Inclinaison, pivotement Avec le pied fixé...
  • Page 46: Faire Tourner Le Moniteur

    REMARQUE : Pour utiliser la fonction de Rotation de l'affichage (Affichage Paysage ou Portrait) avec votre ordinateur Dell, il vous faut un pilote graphique à jour qui n'est pas fourni avec ce moniteur. Pour télécharger le pilote graphique, allez sur www.dell.com/support et consultez la section Téléchargement pour y trouver les...
  • Page 47: Régler Les Paramètres D'affichage De Rotation De Votre Système

    REMARQUE : Si vous utilisez le moniteur avec un ordinateur non Dell, il vous faut aller sur le site Web du pilote grpahique ou sur le site Web du fabricant de votre ordinateur pour des informations sur la façon de faire tourner votre système...
  • Page 48: Dépannage

    Dépannage MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. Test-Auto Votre moniteur dispose d’une fonction de test automatique qui vous permet de vérifier s’il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l’écran du moniteur reste éteint, effectuez le test automatique du moniteur en suivant ces étapes : Éteignez votre ordinateur et le moniteur.
  • Page 49: Diagnostiques Intégrés

    Cette boîte de dialogue apparaîtra également lors du fonctionnement habituel du système en cas de déconnexion ou de dommages du câble vidéo. Éteignez votre moniteur et reconnectez le câble vidéo; puis rallumez votre ordinateur ainsi que votre moniteur. Si l’écran de votre moniteur n’affiche toujours aucune image après avoir suivi la procédure précédente, vérifiez votre contrôleur vidéo et votre ordinateur, puisque votre moniteur fonctionne correctement.
  • Page 50: Problèmes Généraux

    Examinez l’écran pour détecter des anomalies quelconques. Répétez les étapes 5 et 6 pour inspecter les écrans vert, bleu, noir, blanc et de texte. Le test est terminé quand l’écran de texte apparaît. Pour quitter, pressez à nouveau sur le bouton 4.
  • Page 51 • Certains pixels allumés d’une manière permanente sont un points défaut naturel de la technologie LCD. • Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l’adresse : http://www.dell.com/support/monitors. Pixels fixes L’écran LCD •...
  • Page 52: Problèmes Spécifiques Au Produit

    Problèmes liés à Signes visibles • N’effectuez aucun dépannage. la sécurité de fumée ou • Contactez Dell immédiatement. d’étincelles Problèmes Mauvais • Assurez-vous que le câble vidéo reliant l’ordinateur et le intermittents fonctionnement moniteur est correctement branché et fixé. marche et arrêt •...
  • Page 53: Problèmes Spécifiques À L'interface Universal Serial Bus (Usb)

    Aucun signal Pas d’image, la • Vérifiez la source du signal. Assurez-vous que l’ordinateur d’entrée diode est blanche n’est pas en mode d’économie d’énergie en déplaçant la lorsque souris ou en appuyant sur une touche du clavier. l’utilisateur • Vérifiez que le câble de signal est correctement branché. appuie sur les Rebranchez-le si nécessaire.
  • Page 54: Appendice

    Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.
  • Page 55: Installation De Votre Moniteur

    à jour votre pilote graphique. Veuillez choisir le scénario ci-dessous qui décrit le mieux le système d'ordinateur que vous utilisez, et suivez les étapes fournies. Si vous avez un ordinateur de bureau Dell™ ou un ordinateur portable Dell™ avec accès à Internet Allez sur www.dell.com/support, saisissez votre tag de service et téléchargez le...
  • Page 56 Veuillez vous référer au site Web du fournisseur de votre carte graphique pour la mise à jour du pilote (par exemple http://www.ATI.com http://www.NVIDIA.com). Après installation des pilotes pour votre Adaptateur Graphique, essayez de nouveau de configurer la résolution sur 2560 x 1440 (pour HDMI/DisplayPort) ou 2048 x 1152 (pour VGA).
