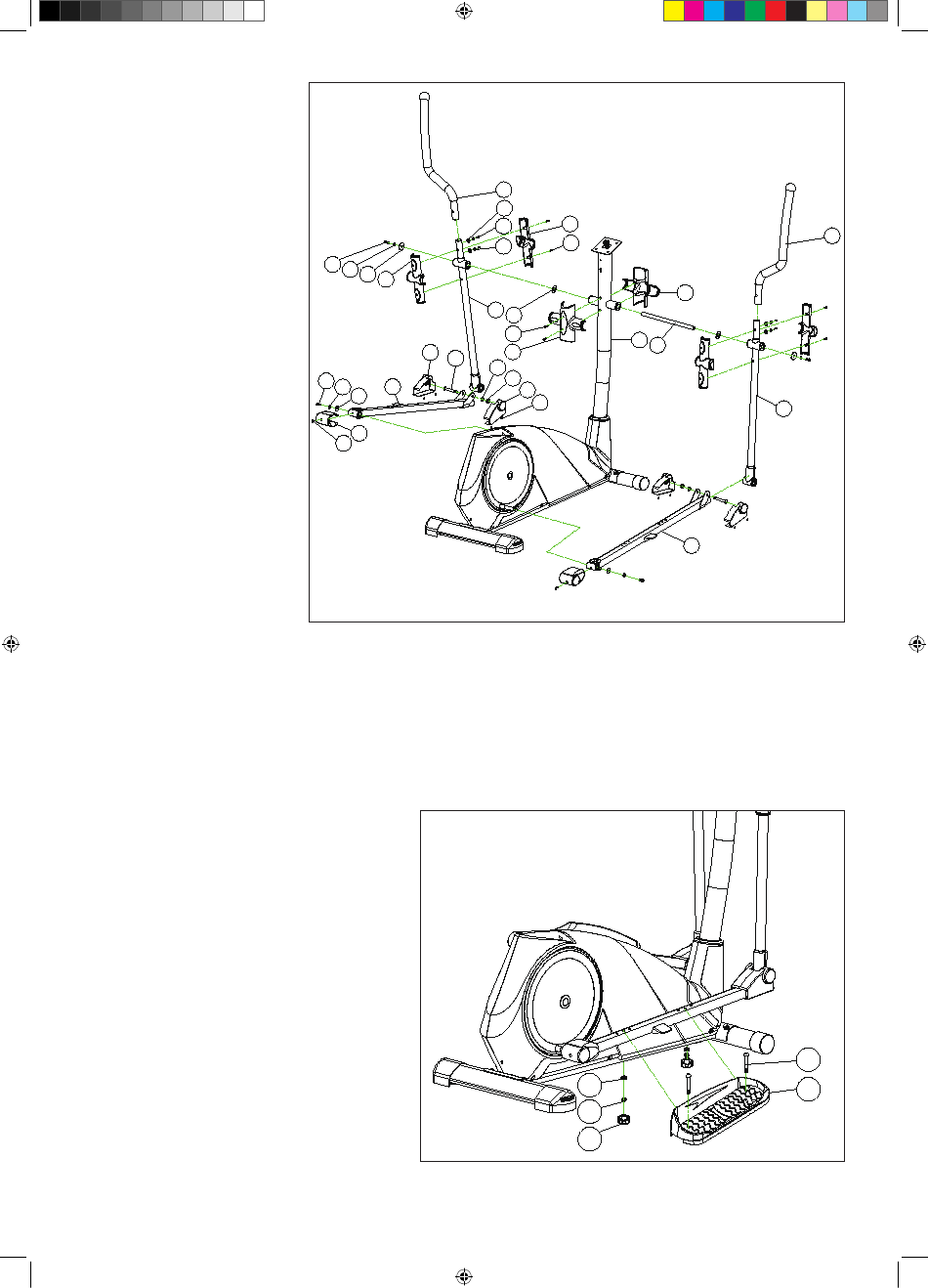

ETAPE 3
I. Faites glissez le bras
inférieur gauche et droit (21)
sur l'axe central (27) et sé-
curisez-les à l'aide de 2 bou-
lons Allen (17), 2 rondelles
ondulées (18) et 2 rondelles
plates (15). Serrez à fond.
II. Installez les bras su-
périeurs droit et gauche (12)
en les insérant par le haut
des bras inférieurs droit et
gauche (21) et sécurisez-les
à l'aide de 4 boulons Allen
(14) et de 4 rondelles on-
dulées (15). Serrez à fond.
Installez le cache plastique
central (20) à la jointure en
utilisant 4 vis autotarau-
deuse (22).
III. Attachez
ports de pédale (36R+L) au
pédalier (85) avec les bou-
lons Allen (17), les rondelles
ondulées (15) et les ron-
delles plates (13). Sécurisez
le cache plastique (33) sur
le support de pédale à l'aide
d'une vis (34).
IV. Attachez les supports de pédale (36R+L) au bras inférieurs (21R+L) à l'aide de boulons Allen (35) et
sécurisez-les à l'aide de rondelles (41) et d'écrou en nylon (40). Ensuite, placez les caches plastiques (33)
sur les supports de pédale gauche et droit à l'aide de 8 vis (34).
ETAPE 4
Attachez la pédale droite (44R) sur le support
de pédale (36R) avec les boulons de carros-
serie (43) et sécurisez-la à l'aide de rondelles
(77), de deux rondelles ondulées (78) et des
molettes (79). Faites de même pour la pédale
gauche.
