Étalonnage initial
Introduction
Branchement de
l'appareil
Connexion USB
Étalonnage
26
Après l'installation, le système doit être étalonné pour s'adapter à tout système de conduits.
L'étalonnage est réalisé en connectant un ordinateur avec MS Windows au port USB caché
sous une face noire en caoutchouc sur le couvercle avant et en lançant le logiciel PC-Tool
spécifique à ce type de système.
Le système est doté d'une fiche 230 V Schuko. NE coupez JAMAIS cette fiche. Le système doit
pouvoir être facilement débranché, car il doit être redémarré lors de la mise à jour du micro-
logiciel. Il doit également être débranché lors de nouveaux raccordements.
Raccordez la fiche à une prise de terre de 230 V.
Localisez la bague de caoutchouc noir et retirez-la pour pouvoir connecter le câble USB
fourni entre le système et votre ordinateur.
Veuillez respecter cette procédure pour étalonner le système ;
Non
Action
Assurez-vous que le système se trouve dans le mode de fonctionnement adéquat (A ou
1
B) selon le raccordement des gaines et que l'étiquette adéquate est placée dessus. Plus
d'informations à la page 18.

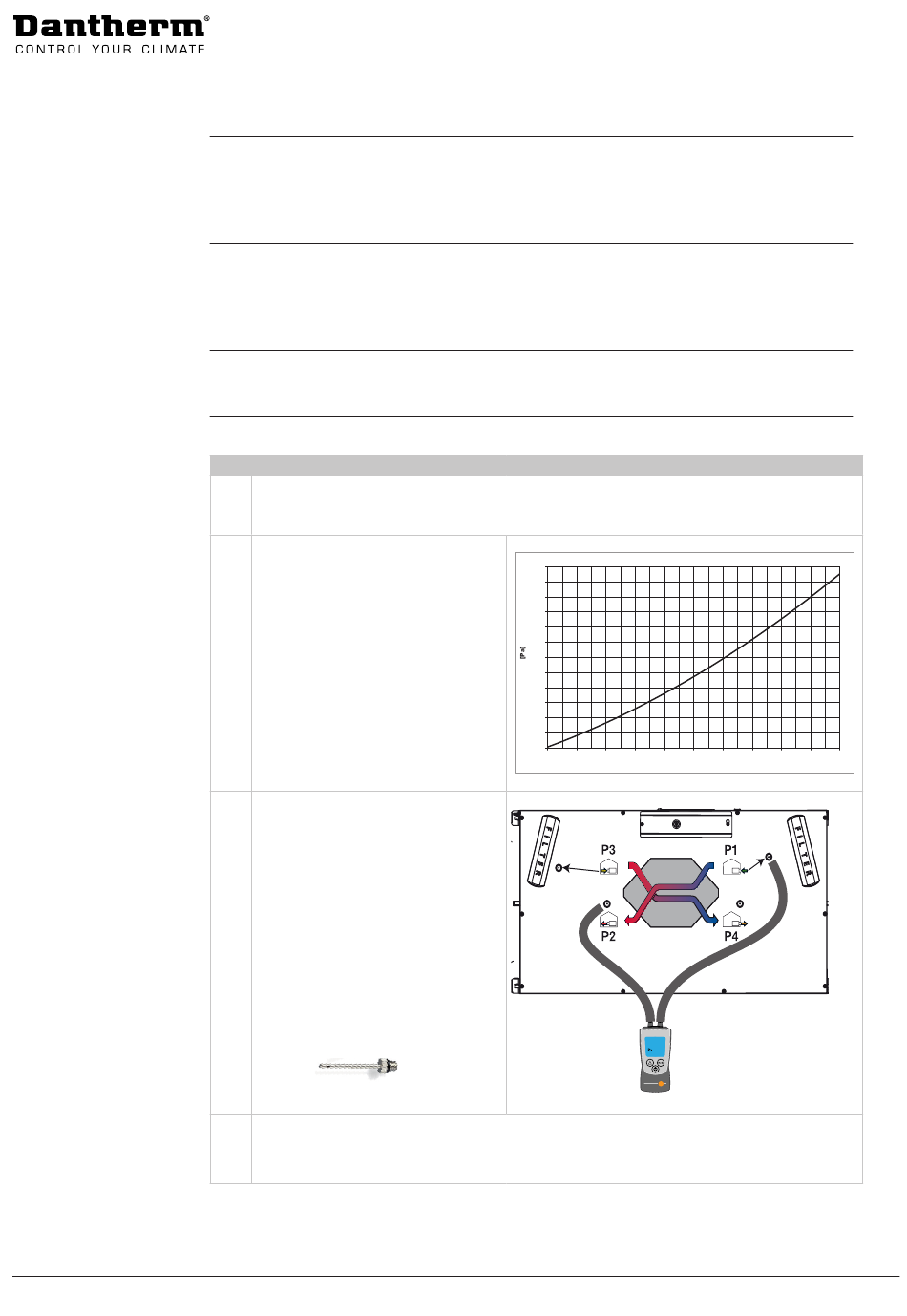

Localisez le graphique de débit
d'air placé sur le panneau avant
du HCC 260/360. Selon le débit
d'air requis pour chaque instal-
2
lation spécifique, il est possible
de consulter la chute de pression
correspondante sur l'échangeur
thermique.
Raccorder le potentiomètre sur
le chemin d'air de soufflage,
comme indiqué. Cet exemple se
base sur un système en mode
de fonctionnement A. Utilisez
une goupille et faites-la pénétrer
3
entièrement dans le patin en
caoutchouc du plafond. En retirant
la goupille, le caoutchouc referme
le trou.
Goupille:
Ajustez la vitesse du ventilateur de soufflage selon le guide du logiciel PC-Tool de votre
ordinateur. Le but est d'ajuster le ventilateur jusqu'à ce que le potentiomètre indique la
4
chute de pression indiquée au point 2.
Installation : Étalonnage initial
Illustration
120
110
100
90
80
70
60
50
40
30
20
10
0
0
20
40
60
80
100
[m3/h]
120
140
160
180
200
