Réglages du tableau Heatronic
Fonction de service 1.d : courbe caractéristique du circulateur
Cette fonction de service correspond au commutateur de vitesse de
rotation du circulateur et n'est n'active que lorsque la fonction de service
1.C est réglée à 0.
Le réglage d'origine est 7.
H / m
6
5
4
3
2
3
2
1
1
0
0 200 400
6 720 647 033-09.2O

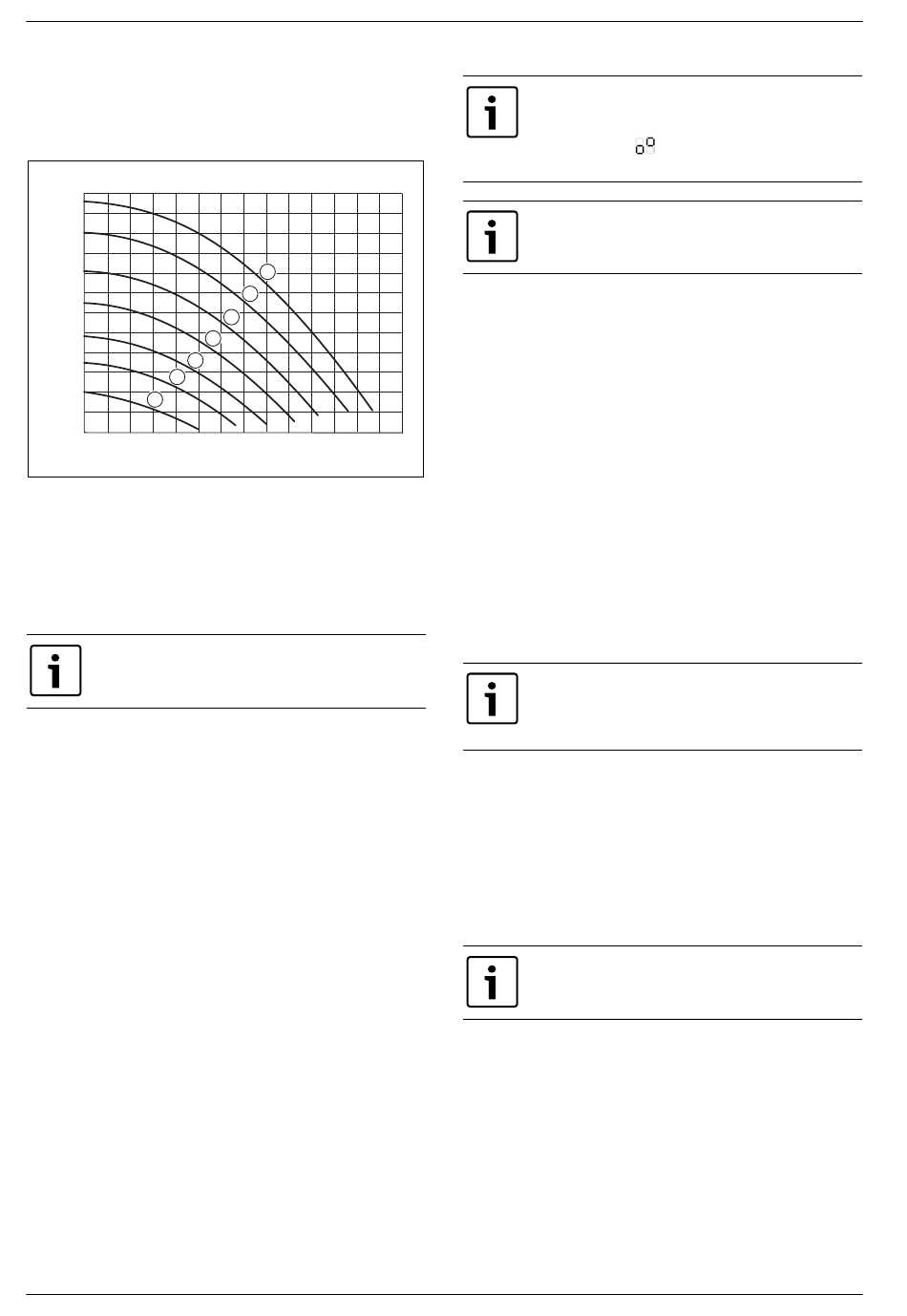

Fig. 63 Courbes caractéristiques du circulateur
Légende pour figure 63:
[1]-[7] Courbes caractéristiques du circulateur
H Hauteur manométrique résiduelle
.
V Débit
Fonction de service 1.E : Mode de commande du circulateur chauf-
fage
En cas d'utilisation d'une régulation à sonde extérieure,
le mode de commande 4 est automatiquement réglé.
• Mode de commande 0 (mode automatique, réglage d'origine) :
La régulation BUS commande le circulateur chauffage.
• Mode de commande 1 :
Pour les installations de chauffage sans régulation.
Le régulateur de la température de départ chauffage commute le cir-
culateur chauffage. En cas de besoins calorifiques, le circulateur
chauffage s'allume avec le brûleur.
• Mode de commande 2 :
La régulation connectée sur 1,2,4 (24 V) ou le thermostat connecté
sur L /L (230 V) commande le circulateur.
S R
• Mode de commande 3 :
La régulation connectée sur le BUS commande le circulateur.
• Mode de commande 4 :
Commutation intelligente du circulateur chauffage sur les installa-
tions de chauffage dotées d'une régulation à sonde extérieure. Le cir-
culateur chauffage n'est activé que si cela s'avère nécessaire.
Fonction de service 2.b : Température de départ chauffage maxi-
male
La température de départ maximale peut être réglée entre 20 °C et
88 °C.
Le réglage d'origine est de 88 °C.
42
7
6
5
4
600 800 1000 1200 1400
.
V / l/h
Fonction de service 2.C : fonction de purge
Lors de la première mise en service, l'appareil est purgé
une fois. Le circulateur chauffage s'éteint et s'allume à in-
tervalles réguliers (pendant 4 minutes environ).
L'afficheur indique
ture de départ chauffage.
Après avoir effectué des travaux d'entretien, le mode de
fonctionnement de purge peut être activé.
Les réglages possibles sont :
• 0 : Fonction de purge d'air hors service.
• 1 : La fonction de purge est en service et sera automatiquement
remise sur 0 une fois la purge terminée.
• 2 : La fonction de purge est en service en permanence et ne sera pas
automatiquement remise sur 0.
Le réglage d'origine est 1.
Fonction de service 3.A : Anti-cyclage automatique
En cas de raccordement d'une régulation à sonde extérieure, l'anti-
cyclage est automatiquement adapté. Grâce à la fonction de service 3.A,
l'anti-cyclage automatique peut être activé. Cela peut être nécessaire si
l'installation de chauffage ne présente pas des dimensions idéales.
Lorsque l'anti-cyclage automatique est désactivé, l'anti-cyclage doit être
réglé à l'aide de la fonction de service 3.b ( page 42).
Le réglage d'origine est 0 (inactif).
Fonction de service 3.b : Anti-cyclage
Cette fonction de service est active uniquement lorsque l'anti-cyclage
automatique (fonction de service 3.A) est désactivé.
Avec le raccordement d'une régulation à sonde exté-
rieure, aucun réglage n'est nécessaire sur l'appareil.
La régulation de chauffage optimise le réglage de l'anti-
cyclage.
Le verrouillage du cycle peut être réglé de 00 à 15 (0 à 15 minutes).
Le réglage d'origine est de 3 minutes.
En position 0, le blocage du cycle est désactivé.
Le réglage s'effectue par pas de 1 minute (recommandé pour les chauf-
fages monotube et les chauffages à air chaud).
Fonction de service 3.C : Hystérésis
Cette fonction de service est active uniquement lorsque l'anti-cyclage
automatique (fonction de service 3.A) est désactivé.
Avec le raccordement d'une régulation à sonde exté-
rieure, aucun réglage n'est nécessaire sur l'appareil.
La régulation de chauffage prend ce réglage en charge.
L'hystérésis est la différence de température sur le départ chauffage
entre l'arrêt du brûleur et son redémarrage. Elle peut être réglée par
incréments de 1 K. La température de départ chauffage minimale est de
20 °C.
L'hystérésis peut être réglée de 0 à 30 K.
Le réglage d'origine est de 10 K.
Fonction de service 4.d : Signal d'avertissement
Un signal d'avertissement retentit en cas de panne. Ce signal d'avertis-
sement peut être désactivé à l'aide de la fonction de service 4.d.
Le réglage d'origine est 1 (en marche).
Mégalis Condens | Egalis Condens – 6 720 811 751 (2016/12)
en alternance avec la tempéra-
