Deutsch
1. Sicherheitshinweise
Bitte lesen Sie vor Inbetrieb-
nahme des Werkzeuges die in
dieser Bedienungsanleitung
aufgeführten Informationen
aufmerksam durch. Sie geben
wichtige Hinweise für Ihre
Sicherheit sowie für den Gebrauch und die
Wartung des Werkzeuges.
Dieses Feindrehwerkzeug ist für das Aus spindeln von
Bohrungen in metallischen Werkstoffen konzipiert.
Spezifische Hinweise für die Zerspanung einzelner
metallischer Werkstoffe sind nicht Grundlage dieser
Bedienungsanleitung. Beim Einsatz in anderen Werk-
stoffen nehmen Sie bitte Rücksprache mit unseren
Anwendungstechnikern und beachten Sie die dafür
geltenden Sicherheitsvorschriften. Der Hersteller kann
nicht für Schäden verantwortlich gemacht werden, die
durch unsachgemäßen Gebrauch verursacht werden.
Ein beschädigtes Werkzeug kann Ihre Sicher heit
gefährden und ist sofort außer Betrieb zu nehmen.
Nehmen Sie ggf. Rücksprache mit dem Hersteller.
Dieses Werkzeug entspricht den vorgeschriebenen
Sicherheitsbestimmungen. Reparaturen dürfen nur von
Fachkräften durchgeführt werden. Durch unsachge-
mäße Reparaturen können erhebliche Gefahren für den
Benutzer entstehen.
Bewahren Sie die Bedienungsanlei tung
sorgfältig für künftige Anwendungen auf.
Walter Capto
TM
Walter T45-Verbindungsstelle

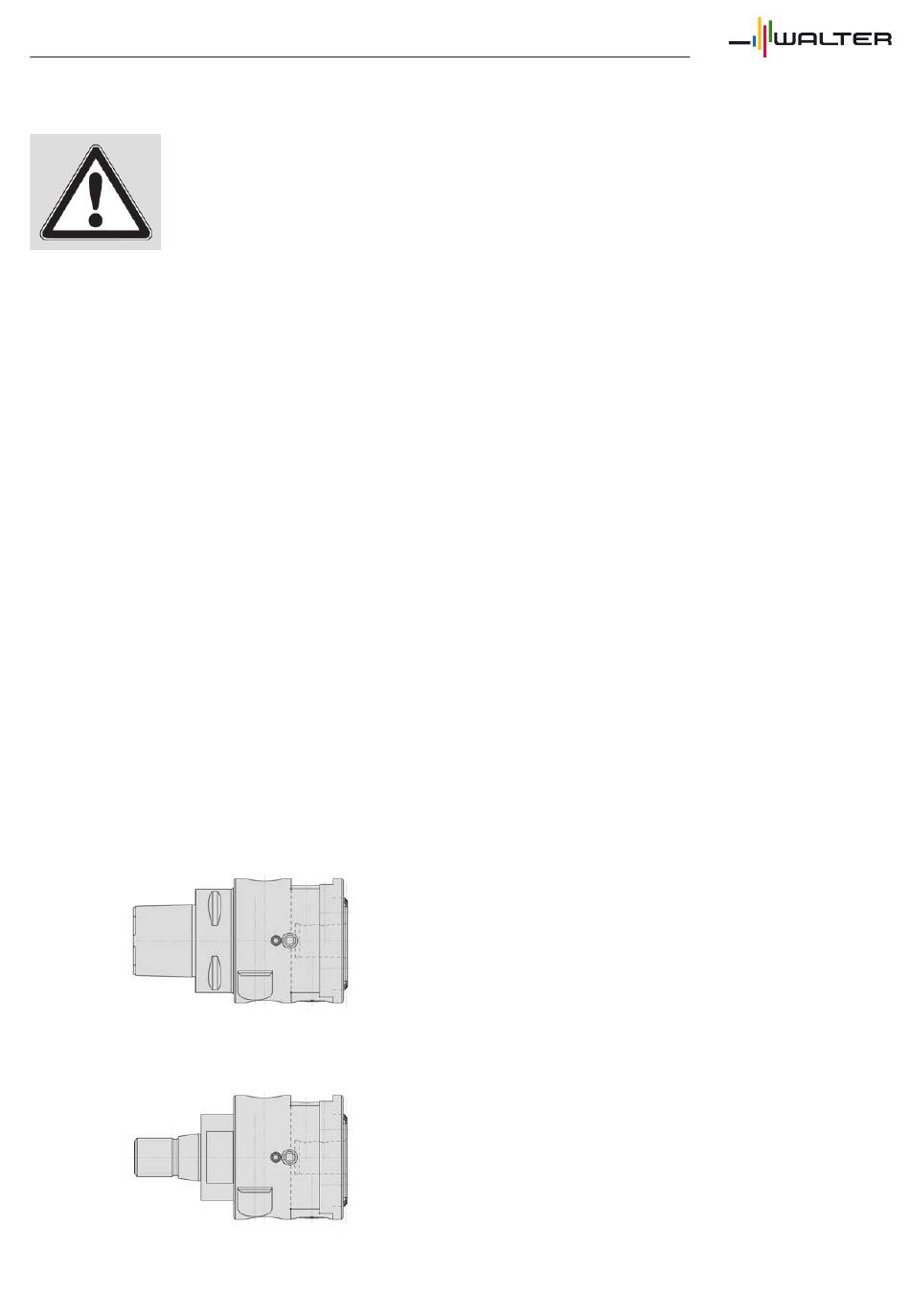

Bild 1
2. Anwendung und Betrieb
Das Feinbohrwerkzeug ist zur Bearbeitung
von Bohrungen ab Ø 3 mm bis Ø 124 mm vorgesehen.
Für die einzelnen Durchmesserbereiche steht ein
umfangreiches Zubehör-Programm zur Verfügung.
Feinbohren:
– Für den Bereich Ø 3–10 mm:
Mini-Ausdrehprogramm.
– Für den Bereich Ø 6–20 mm:
Bohrstangen aus Stahl bzw. Hartmetall.
– Für den Bereich Ø 20–32 mm:
Verlängerungen mit Kassetten aus Stahl
bzw. Hartmetall.
– Für den Bereich Ø 32–68 mm:
Verlängerungen mit Kassetten aus
Aluminium.
– Für den Bereich Ø 68–124 mm:
Kassette mit Brücke aus Aluminium
und Gegengewicht.
3. Werkzeugdaten
• Feinbohrwerkzeug mit Digitalanzeige in Verbindung
mit einem elektronischen Wegmesssystem.
Der Verstellweg des Schiebers wird direkt gemessen
– somit ist das Umkehrspiel im Verstellmechanis-
mus nicht relevant
• Maschinenseitig ist das Feinbohrwerkzeug mit einer
Walter Capto
und Walter T45-Verbindungsstelle in
TM
Monoblock-Bauweise (Bild 1) ausgerüstet
• Versehen mit Dauerschmierung
• Feinverstellung durch Präzisions gewindespindel
• Automatischer Wuchtausgleich mit dafür
vorgesehenem Zubehör-Programm
• Wartungsfrei
• Werkzeugseitig vorgerichtet mit Bohrung
Ø 17 mm zur Aufnahme von Walter Zubehör
wie Zwischenstücken, Bohrstangen und Verlänge-
rungen sowie mit Verzahnung an der Frontseite des
Schiebers zur Aufnahme von Brücken, auf denen
Kassette, Zwischenstück und Gegengewicht
montiert werden können
• Innere Kühlschmierstoff- und MMS-Zufuhr
bis zur Schneide. Zulässiger Druck max. 40 bar
• Auflösung Anzeige: 0,002 mm im Durchmesser
