Disposition Des Bornes - Omron H8GN-AD Mode D'emploi

■ Fonctions d'E/S
Entrées Entrées du
compteur
Entrées de la
minuterie
Sorties

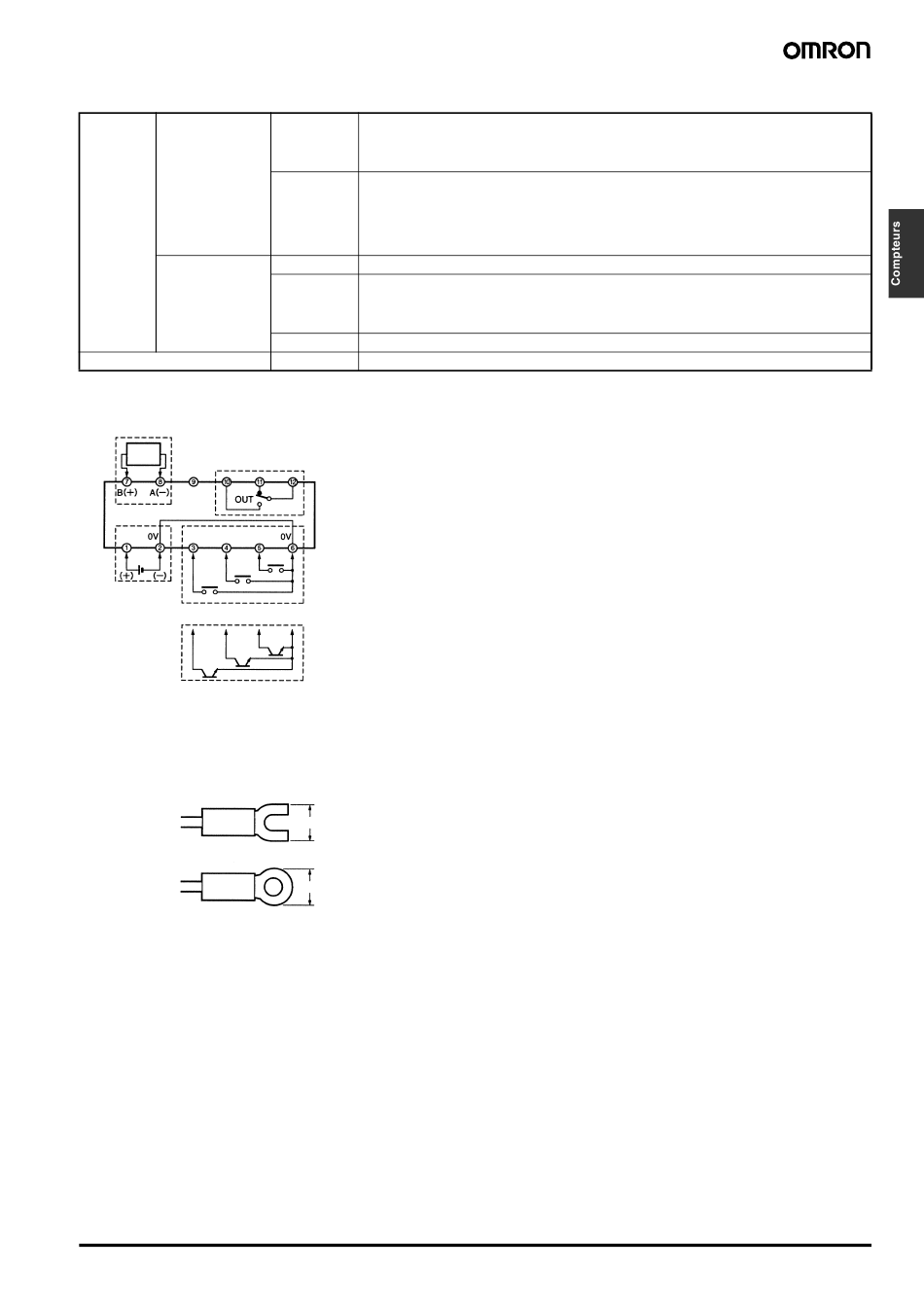

■ Disposition des bornes

Communication*
* Uniquement les modèles avec communication
RS-485 Non connectée
CP1/ CP2/
RAZ
start inhib
Alimentation
électrique
24 Vc.c.
Entrées de contact
Entrées collecteur ouvert
Note : les bornes (2) et (6) présentent une connexion interne.
N'utilisez pas des bornes inutilisées comme bornes relais.
■ Câblage
Utilisez le type de bornes serties pour vis M3.
CP1/CP2 • Réception des signaux de comptage.
• Réception d'entrées incrément, décrément, individuelle et quadrature.
• En mode incrément et en mode décrément, CP1 est utilisée pour l'entrée de comptage et
CP2 est utilisée pour l'entrée d'interdiction de comptage.
RAZ • Remise à zéro de la valeur actuelle. (La valeur de compte de totalisation n'est pas remise à
zéro.)
(En mode incrément ou en mode incrément/décrément, la valeur actuelle revient à 0 ; en
mode décrément, la valeur actuelle revient à la valeur de consigne.)
• L'entrée de comptage n'est pas reçue pendant la RAZ.
• L'indicateur RST (remise à zéro) s'allume pendant la RAZ.
Départ • Début de la temporisation.
RAZ • Remise à zéro de la minuterie. (En mode temps écoulé, le temps revient à 0 ; en mode
temps restant, le temps revient à la valeur de consigne.)
• Pendant la RAZ, la temporisation s'arrête et la sortie de commande est désactivée.
• L'indicateur RST (remise à zéro) s'allume pendant la RAZ.
Inhibition • Interdiction de l'opération de temporisation.
OUT • Sortie selon le mode de sortie réglé lorsque la valeur de consigne est atteinte.
Sortie
5,8 mm max.
5,8 mm max.
Compteur à présélection / temporisation
H8GN
C-63
