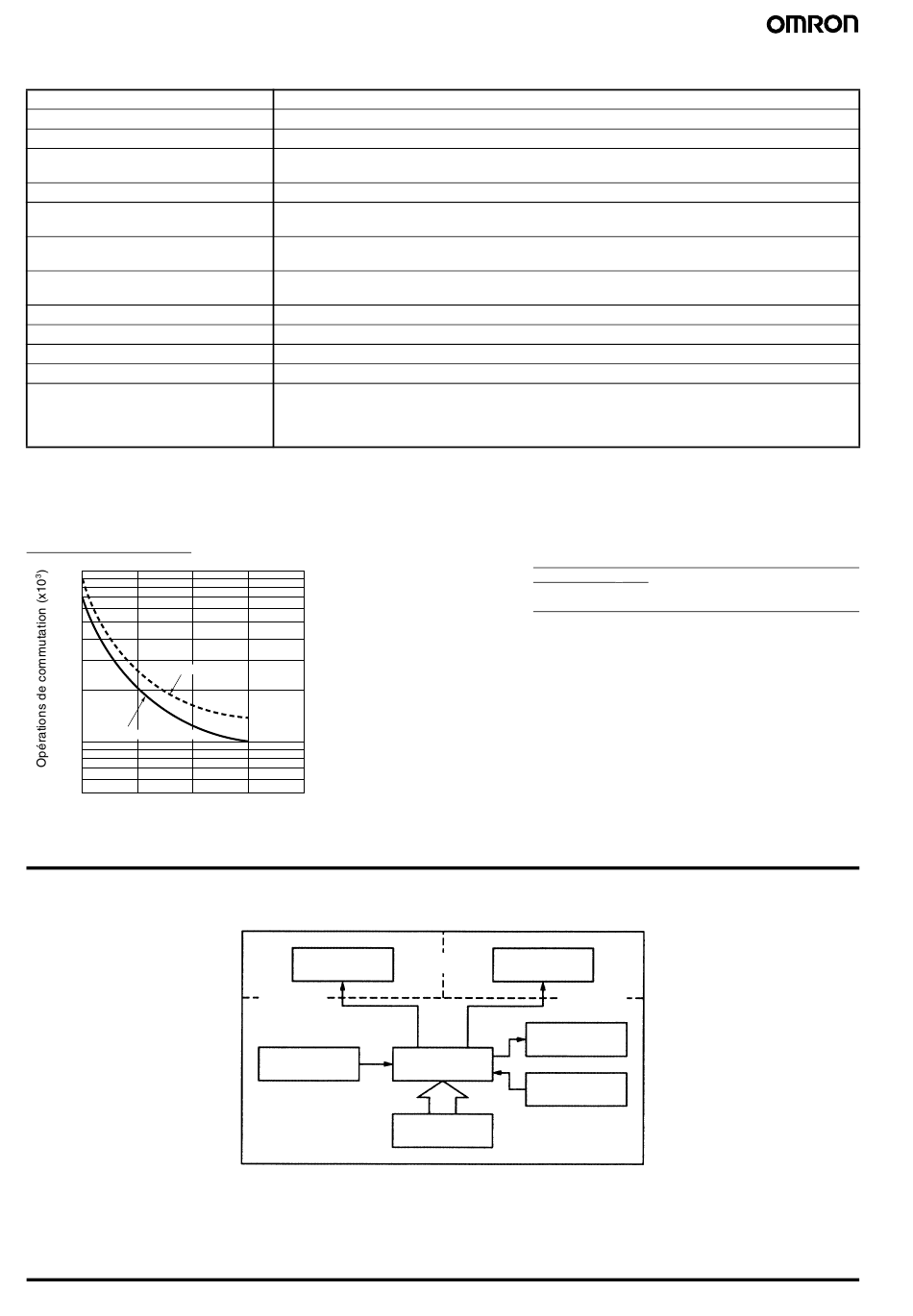

■ Caractéristiques techniques de communication
Connexions de communication
Modes de communication
Méthode de synchronisation
Vitesse de transmission
(voir remarque)
Code de transmission
Longueur des données binaires
(voir remarque)
Longueur des bits d'arrêt
(voir remarque)
Détection d'erreur (voir remarque)
Contrôle de flux
Interface
Fonction de répétition
Tampon de communication
Lecture et écriture depuis H8GN
Note : la vitesse de transmission, le nombre de bits de données, le nombre de bits d'arrêt et la parité verticale peuvent être réglés individuellement
à l'aide du niveau de réglage des communications.
■ Courbe du test de durée de vie (valeurs de référence)
Charge résistive
1.000
700
500
300
30 Vc.c. (cosf = 1)
250 Vc.a. (cosf = 1)
100
70
50
0 1 2
Courant de charge (A)

Connexions

■ Schéma interne
C-62
Compteur à présélection / temporisation
Multipoint
RS-485 (deux fils, semi-duplex)
Synchronisation M/A
1 200/2 400/4 800/9 600 bit/s
ASCII
7 ou 8 bits
1 ou 2 bits
Parité verticale (aucune, paire, impaire) (voir remarque)
Somme de vérification de bloc (BCC)
Non pris en charge.
RS-485
Non pris en charge.
40 octets
Lecture de la valeur actuelle et de la valeur du compte de totalisation ; lecture/écriture des valeurs de
pré-sélection et de consigne ; commutation entre banques de valeur de consigne ; commutation entre
communications à écriture autorisée/écriture interdite ; lecture/écriture d'autres paramètres de régla-
ge de fonctions de base et avancées
3 4
(matériau isolant
Circuit de
standard)
communication
(isolation
fonctionnelle)
Circuit de
Circuit d'entrée
contrôle interne
Circuit
d'alimentation
H8GN
Référence : Un courant maximal de 0,15 A peut être commuté à
125 Vc.c. (cosφ = 1) et un courant maximal de 0,1 A peut
être commuté si L/R est de 7 ms. Dans les deux cas,
une durée de vie de 100 000 opérations est prévisible.
La charge minimale applicable est de 10 mA à 5 Vc.c.
(niveau de défaillance : P).
Circuit de sortie
(matériau isolant
standard)
Circuit d'affichage
Circuit de commutation
des touches
