Remarque : les câbles utilisés doivent avoir une
longueur maximale de 30 m et une température de
service d'au moins 90 °C.
Remarque : utiliser uniquement des câbles en cuivre 18
AWG minimum et couple de serrage de 0,62 Nm (5,5 lbs
in).
8.2.2 Limites de tension et de
courant des entrées numériques
Les entrées numériques (tension d'entrée 24 V cc)
respectent les limites de tension et de courant
suivantes, conformément à la norme EN 61131-
2:2003.
Limites de tension
0 de -3 à 11 V
1 de 11 à 30 V
Limites de courant
0 15 mA
1 de 2 à 15 mA

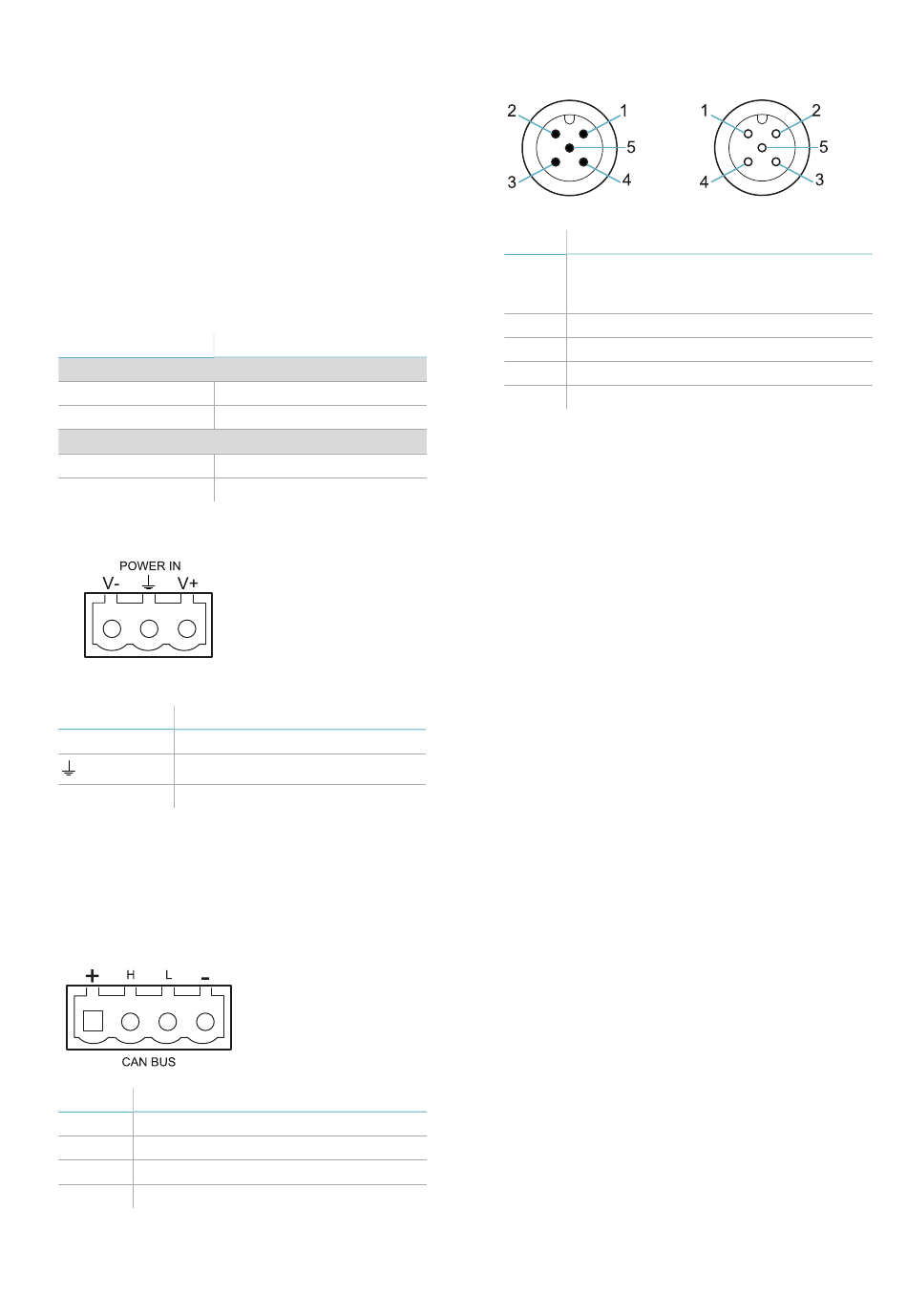

8.2.3 Bornier d'alimentation

Remarque : connecteurs vus de face.
Symbole
V- GND
Terre
V+ + 24 V cc
Remarque : les câbles doivent avoir une température de
service d'au moins 80 °C.
Remarque : utiliser uniquement des câbles en cuivre
18 AWG minimum et couple de serrage de 0,62 Nm
(5,5 lbs in).
8.2.4 Bornier bus CAN
Symbole
+ + 12 V cc
H CAN H
L CAN L
- GND
Remarque : les câbles doivent avoir une température de
service d'au moins 80 °C.
LBK System BUS | Notice d'instructions v1.0 SEP 2020 | LBK-System-BUS_instructions_fr v1.0 | © 2020 Inxpect SpA
Type 3
Description
Description

8.2.5 Connecteurs M12 bus CAN

Connecteur mâle
Broche
1 Blindage, à raccorder à la terre sur le
bornier d'alimentation de l'unité de
contrôle.
2 +12 V cc
3 GND
4 CAN H
5 CAN L
8. Références techniques
Connecteur femelle
Fonction
