5. Position du capteur

Sommaire
Cette section traite des sujets suivants :

5.1 Concepts de base

5.2 Champ de vision du capteur
5.3 Calcul de la zone dangereuse
5.4 Calcul de position pour hauteur capteur ≤ 1 m
5.5 Calcul de position pour hauteur capteur > 1 m
5.6 Installations extérieures
5.1 Concepts de base
5.1.1 Facteurs déterminants
La hauteur de montage du capteur et son inclinaison autour de l'axe transversal dépendent de la position
optimale du capteur. La position optimale du capteur dépend des éléments suivants :
champ de vision du capteur
l
profondeur de la zone dangereuse (et portée de détection connexe)
l
présence d'autres capteurs
l

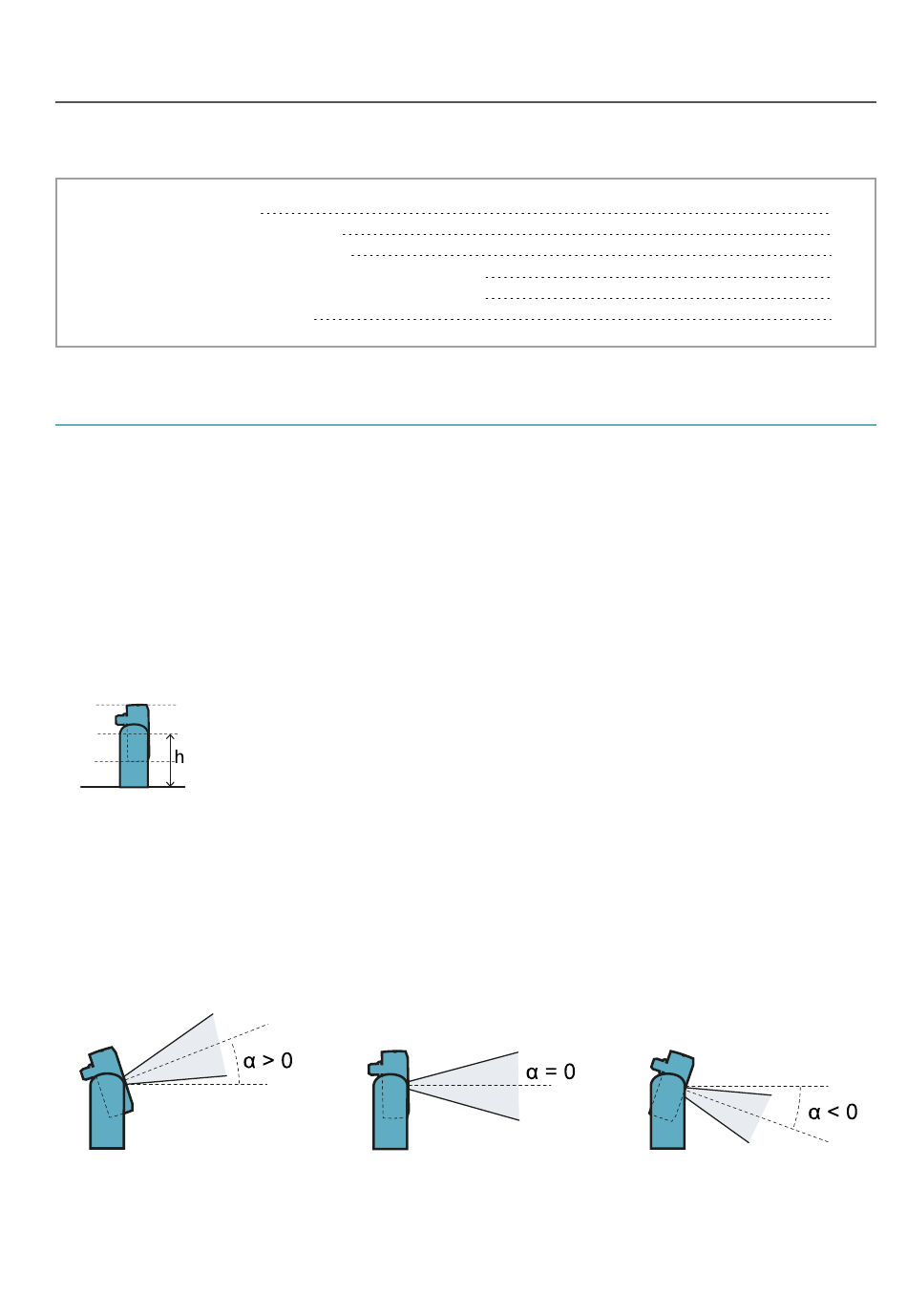

5.1.2 Hauteur de montage du capteur
La hauteur de montage (h) est définie comme la distance entre le centre du capteur et le sol ou le plan de
référence du capteur.
5.1.3 Inclinaison du capteur
L'inclinaison du capteur est la rotation du capteur autour de l'axe transversal. L'inclinaison est définie comme
l'angle entre le centre du champ de vision du capteur et la parallèle au sol. Trois exemples sont donnés ci-
dessous :
capteur vers le haut : α positif
l
capteur droit : α = 0
l
capteur vers le bas : α négatif
l
