5.1.7 Connexions électriques
côté module hydraulique
1
2

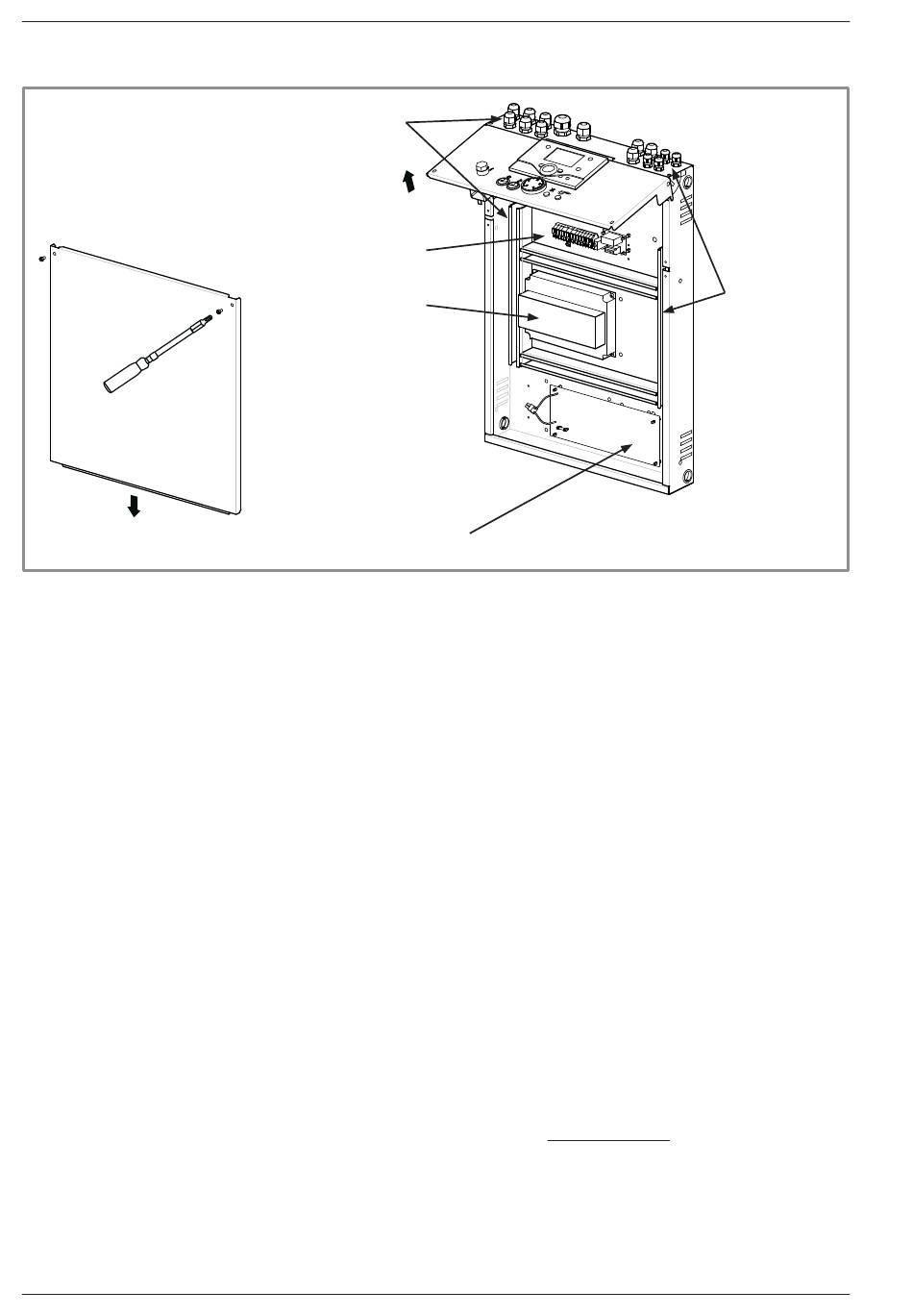

figure 39 - Accès au coffret électrique du module hydraulique et descriptif
Accès aux bornes de raccordement :
Utiliser l'embout fourni avec l'appareil (Torx T
- Déposer la façade
- (1, 2) Déposer le couvercle du coffret électrique (2 vis)
- (3) Basculer le tableau de contrôle (2 vis)
Effectuer les raccordements suivant les schémas
(figure 40 et figure 41)
Ne pas poser dans le même passe fil les lignes
de sondes et les lignes du secteur afin d'éviter les
interférences dues aux pointes de tension du secteur
Veiller à ce que tous les câbles électriques sont logés
dans les espaces prévus à cet effet
• Interconnexion entre unité extérieure et module
hydraulique :
Respecter la correspondance entre les repères des
borniers du module hydraulique et de l'unité extérieure
lors du raccordement des câbles d'interconnexion
Une erreur de connexion peut entraîner la destruction
de l'une ou l'autre des unités
• Deuxième circuit de chauffage
- Se référer à la notice fournie avec le kit hydraulique
2 circuit
ème
- 38 -
Passe-fils (puissance)
3
Borniers
Régulateur PAC
Carte interface
)
20
• Contrat souscrit avec le fournisseur d'énergie
Il est possible d'asservir le fonctionnement ECS de la
PAC à des contrats particuliers, HP/HC (jour/nuit).
- Raccorder le contact "fournisseur d'énergie" sur
l'entrée EX5
- Régler le paramètre (1620) sur "Tarif heures creuses"
• 230 V sur entrée EX5 = information "heures pleines"
activée (réglage de base / modification possible ligne
5989, menu Configuration).
Pendant les heures pleines le régime ECS est réduit,
pendant les heures creuses le régime ECS dépend de
du réglage du paramètre 1620
• Délestage ou EJP (Effacement Jour de Pointe)
Le délestage a pour objectif de réduire la consommation
électrique lorsque celle-ci est trop importante par rapport
au contrat souscrit avec le fournisseur d'énergie
- Raccorder le contact du compteur d'électricité sur les
bornes 7 et 8
- Vérifier que le paramètre 2920 est réglé sur
"Verrouillée"
- Vérifier que le paramètre 5987 est réglé sur "Contact
de travail"
• Contact fermé = PAC arrêtée, chaudière autorisée
Pendant les jours "Tarif Plein" la PAC s'arrêtera et le
brûleur assurera seul la chauffe
• Si plancher chauffant
- Brancher la sécurité thermique plancher chauffant
sur le connecteur du circulateur plancher chauffant
(QX3 : circuit 1, QX23 : circuit 2)
Notice d'installation et de mise en service "1605 - FR"
Passe-fils
(sondes)
