Pompe à chaleur alfea hybrid duo fioul bas NOx CH
19
16
11
15
24
6
8
14
Légende
1 Condenseur
2 Raccord frigorifique "Liquide"
3 Raccord frigorifique "Gaz"
4 Corps de chauffe
5 Porte de foyer réversible
6 Prise de pression foyer
7 Regard de flamme
8 Brûleur bas NOx
9 Évacuation des fumées (cheminée)
10 Ballon sanitaire
11 Trappe de visite du ballon sanitaire
12 Circulateur chauffage
- 12 -
12 13
1
13 Circulateur sanitaire
14 Robinet de vidange
15 Soupape de sécurité
16 Purgeur manuel
17 Clapet antiretour
18 Vase d'expansion
19 Vanne mélangeuse CC1
20 Coffret électrique
Sondes
21 Sonde de condensation
22 Sonde de départ CC1
23 Sonde de départ corps de chauffe

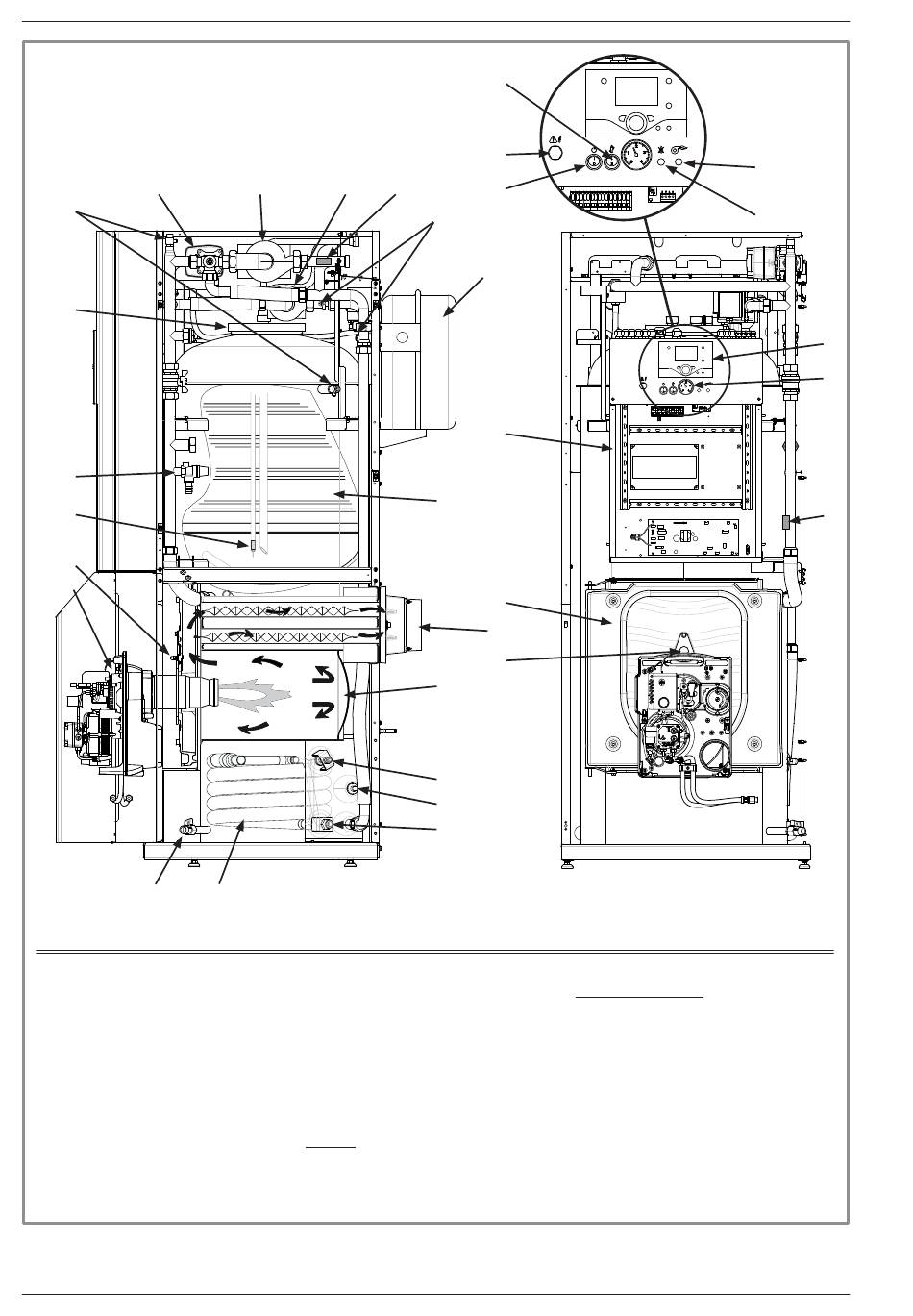

figure 9 - Organes du module hydraulique
28
26
22
27
17
18
20
10
5
9
7
4
2
21
3
Notice d'installation et de mise en service "1605 - FR"
24 Sonde sanitaire
Tableau de contrôle
25 Interface utilisateur
26 Touche de réarmement
(sécurité de surchauffe)
27 Interrupteur Marche /Arrêt
28 Bouton poussoir "Ramonage"
29 Manomètre
30 Voyant marche brûleur (vert)
31 Voyant sécurité brûleur (rouge)
30
31
25
29
23
