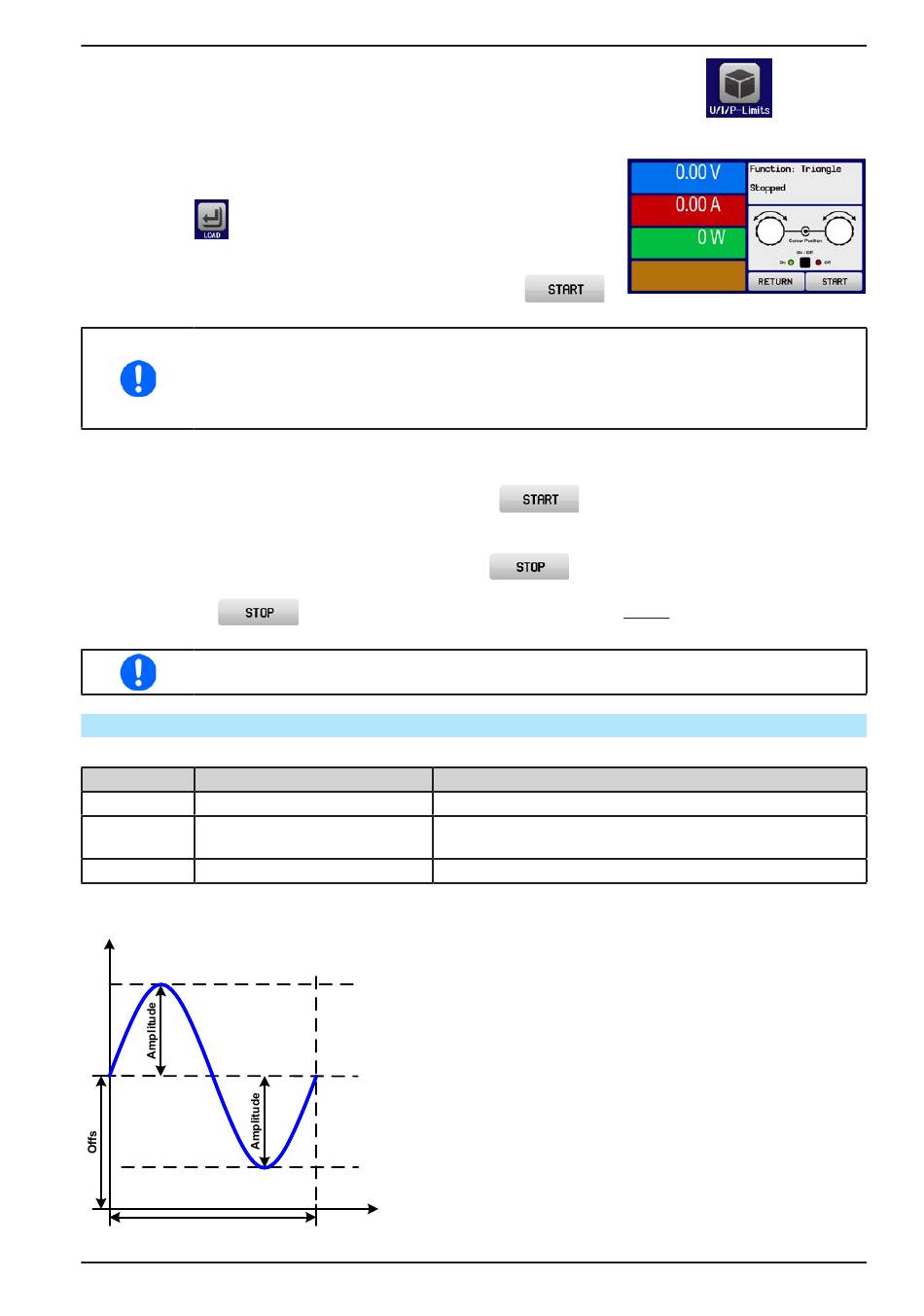

5.
Ajustez les limites de tension, courant et puissance, en y accédant avec la touche
Le paramétrage des différentes formes est décrit ci-après. Après le réglage, la forme d'onde peut être chargée.
► Comment charger une fonction
1.
Après le réglage des valeurs pour la génération du signal, appuyez sur
la touche
.
L'appareil chargera alors les données dans le contrôleur interne et changera
l'affichage. Juste après que les valeurs statiques soient réglées (puissance et
tension ou courant), la sortie DC est activée, appuyez alors sur
Seulement maintenant, la forme d'onde peut être lancée.
Les valeurs statiques sont appliquées en sortie DC immédiatement après que la forme soit
chargée, puisqu'elle active la sortie DC automatiquement afin de régler la situation de départ.
Elles représentent les valeurs de début / fin d'évolution de la forme, ne nécessitant pas un dé-
marrage à 0. Seule exception: en appliquant une forme sur le courant (I), il n'y a pas de valeur
de courant statique ajustable, la forme démarrera donc toujours à 0 A.
► Comment démarrer et arrêter la forme d'onde
1.
La forme d'onde peut être démarrée en appuyant sur
est désactivée. La forme démarre immédiatement. Dans le cas où START est utilisé lorsque la sortie DC
est encore désactivée, elle sera activée automatiquement.
2.
La forme d'onde peut être arrêtée en appuyant sur
a une différence :
a) La touche
b) La touche "On/Off" arrête la forme d'onde et désactive la sortie DC.
Une alarme de surtension, surchauffe ou échec d'alimentation arrête l'évolution de la forme
d'onde automatiquement et la sortie DC est désactivée.
3.10.5
Forme d'onde sinusoïdale
Les paramètres suivants peuvent être configurés pour une sinusoïde :
Valeur
Gamme
I(A), U(A)
0...(Valeur nom. - (Offs)) de U, I
I(Offs), U(Offs) (A)...(Valeur nom. - (A)) de U, I
f (1/t)
1...10000 Hz
Schéma :
U,I
f
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Allemagne
arrête uniquement la forme, la sortie DC reste active avec les valeurs statiques.
Description
A = Amplitude du signal à générer
Offs = Offset, basé sur le point zéro de la courbe sinus mathé-
matique, ne peut pas être inférieure à l'amplitude.
Fréquence statique du signal à générer
Application et résultat :
Une forme d'onde sinusoïdale normale est générée et appliquée
à la valeur paramétrée, ex : tension (U). A résistance de charge
constante, la tension de sortie et par conséquent le courant de
sortie suivront l'onde sinusoïdale.
Pour le calcul de la puissance maximale de sortie, les valeurs
d'amplitude et d'offset pour le courant ont été additionnées.
Exemple: une tension de sortie de 100 V est réglée avec un
sin (I) d'amplitude 30 A et d'offset 50 A. La puissance de sortie
maximale est alors obtenue au point le plus haut de la forme
d'onde qui est (30 A + 50 A) * 100 V = 8000 W.
t
Téléphone : +49 2162 / 3785-0
Fax : +49 2162 / 16230
Séries PSI 9000 3U
.
ou sur la touche "On/Off" , si la sortie DC
ou sur la touche "On/Off". Cependant, il y
www.elektroautomatik.de
ea1974@elektroautomatik.de
.
Page 67
