36 / 54
Raccordement électrique
7.3.2 Raccordement à câble unique pour les MS2S avec codeur (numérique "I")
et frein optionnel

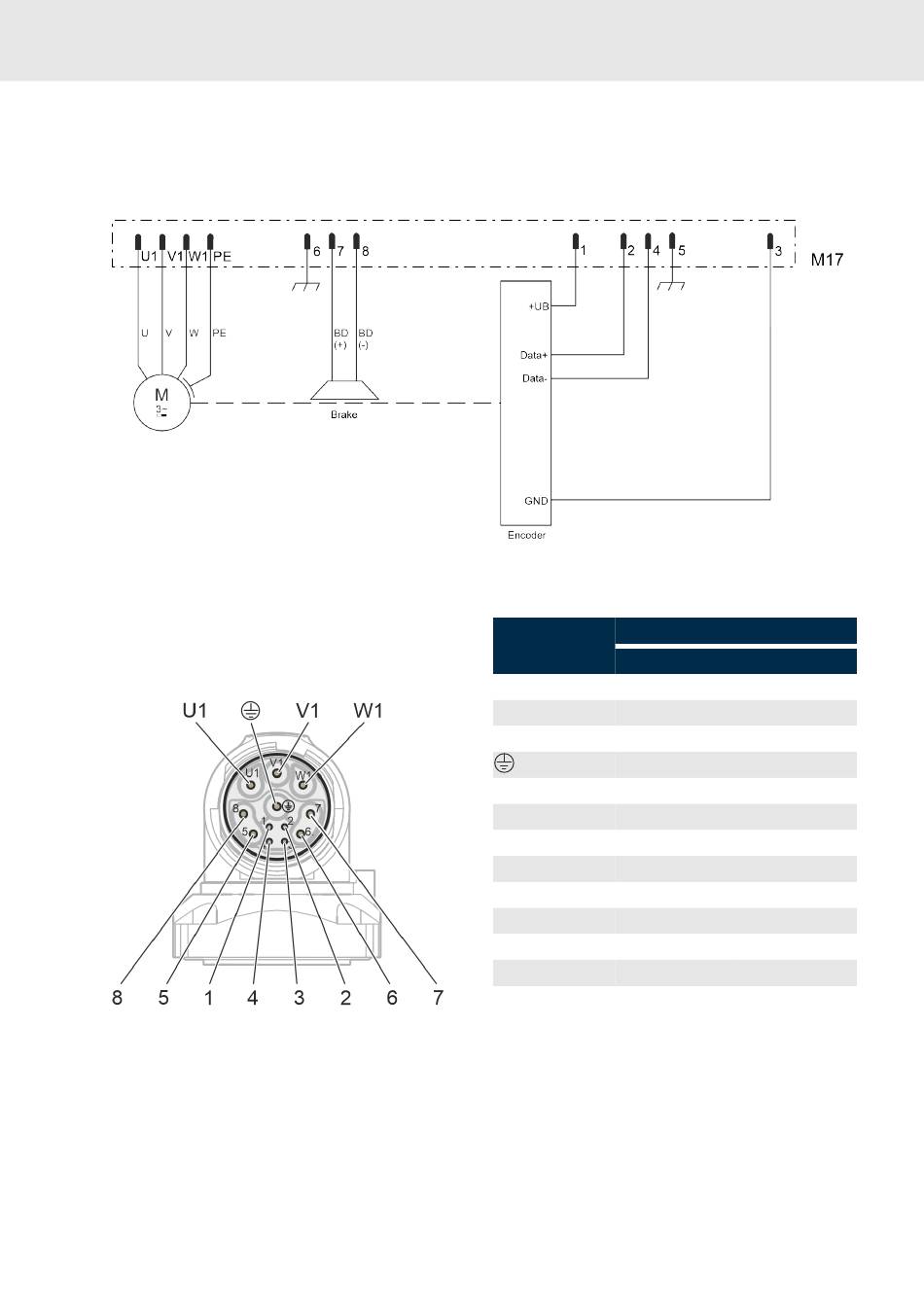

Le schéma électrique
Fig. 5 : Schéma électrique MS2S
7.3.3 Connecteur M17 à câble
unique, rotatif (SpeedTec)
Fig. 6 : Vue du connecteur M17 pour le
raccordement à câble unique
Bosch Rexroth AG
Désignation
Avec frein
U1 A1
V1 A2
W1 A3
PE
1 +UB
2 Data+
3 GND
4 Data-
5 Shld_Enc
6 Shld_BD
7 BD(+)
8 BD(-)
Plage de réglage
La direction de sortie du connecteur M17 à câble
unique peut être modifiée. Les prises mâles peu-
vent être tournées à la main en cas de montage
préalable d'un connecteur enfichable. N'utilisez
MS2S
Fonction
Sans frein
A1
A2
A3
PE
+UB
Data+
GND
Data-
Shld_Enc
Shld_BD
n.c.
n.c.
R911412715, Édition 01
