Boulon de commande
05.03
Règle
Au point mort bas de la barre à aiguille, le boulon de commande 5 doit pouvoir retomber
facilement dans la trajectoire de la came de commande 7 lors de l'actionnement de
l'aimant d'enclenchement 6.
2

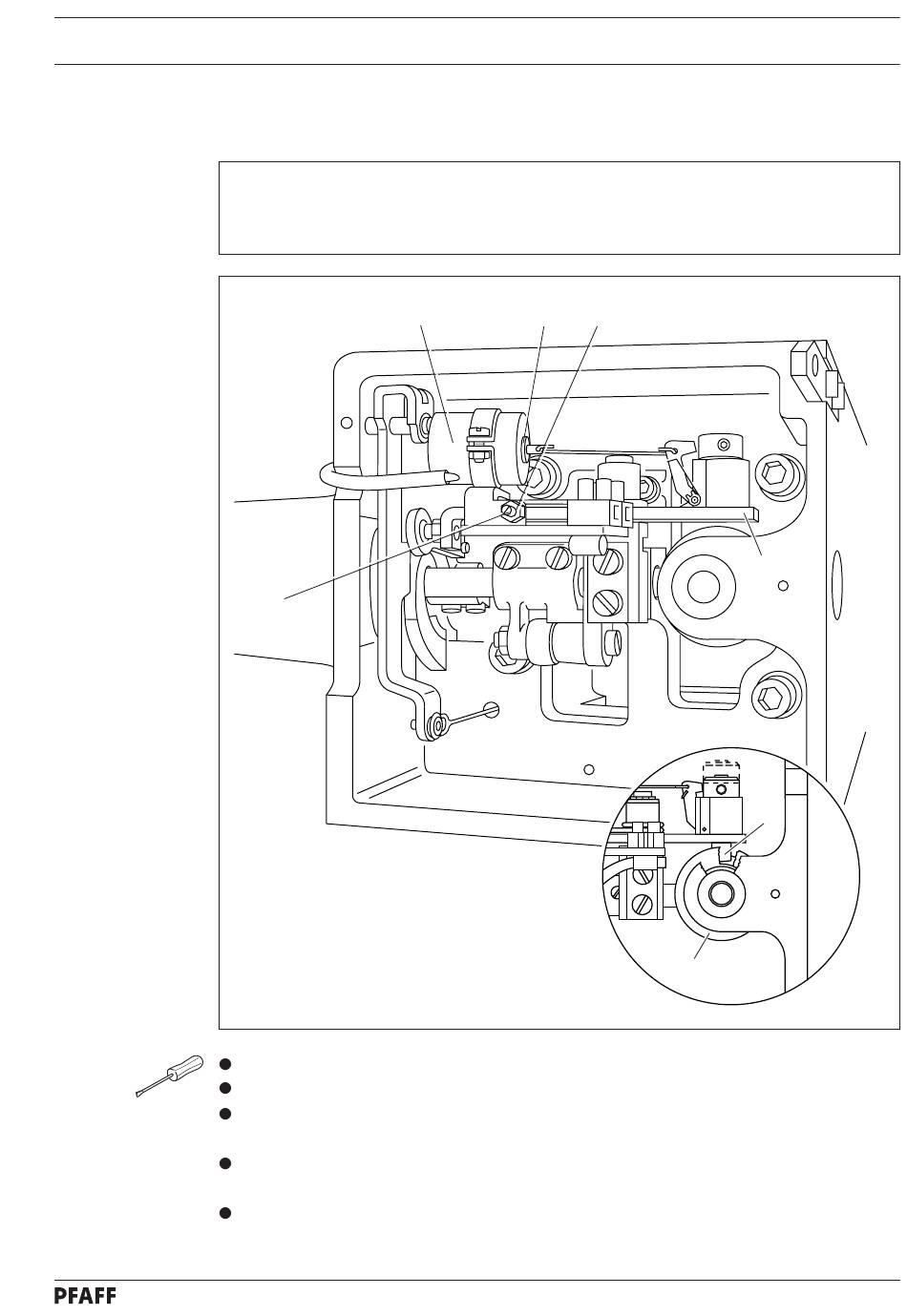

Fig. 11 - 15
En tournant le volant, amener la barre à aiguille au point mort bas.
Actionner à la main le noyau d'aimant 1.
En la tournant, faire entrer la vis de réglage 2 (écrou 3) jusqu'à ce qu'elle soit légèrement
en appui contre le levier de commande 4.
Faire revenir la vis de réglage 2 d'1/2 tour environ jusqu'à ce que le mouvement du
boulon de commande 5 soit conforme à la règle.
Effectuer un contrôle.
6
1
3
4
7
Réglage
5
11 - 16
